2011-2012年凯迪拉克SLS(赛威)2.0T(2.0T LNF)正时校对方法
来源:本站整理  作者:佚名  2018-02-26 08:48:08

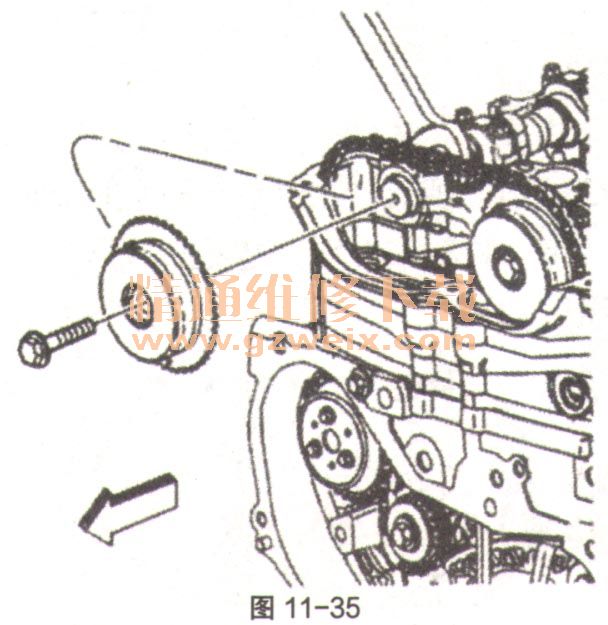

    (20)正时标记对准第二节相同颜色的链节,将排气凸轮轴执行器安装至正时链条上,如图11-35。

    注意:务必安装新的执行器螺栓。

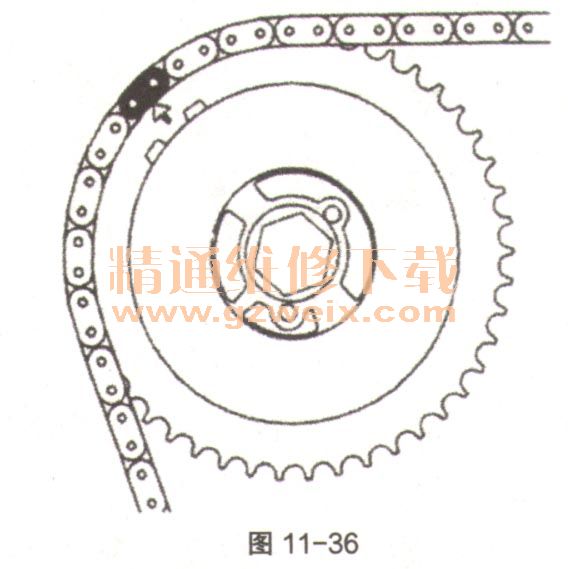

    (21)定位销对准凸轮轴槽,同时将排气凸轮轴执行器安装到排气凸轮轴上,如图11-36。用23mm的开口扳手转动排气凸轮轴约45°,直至凸轮轴执行器中的定位销进入凸轮轴槽。

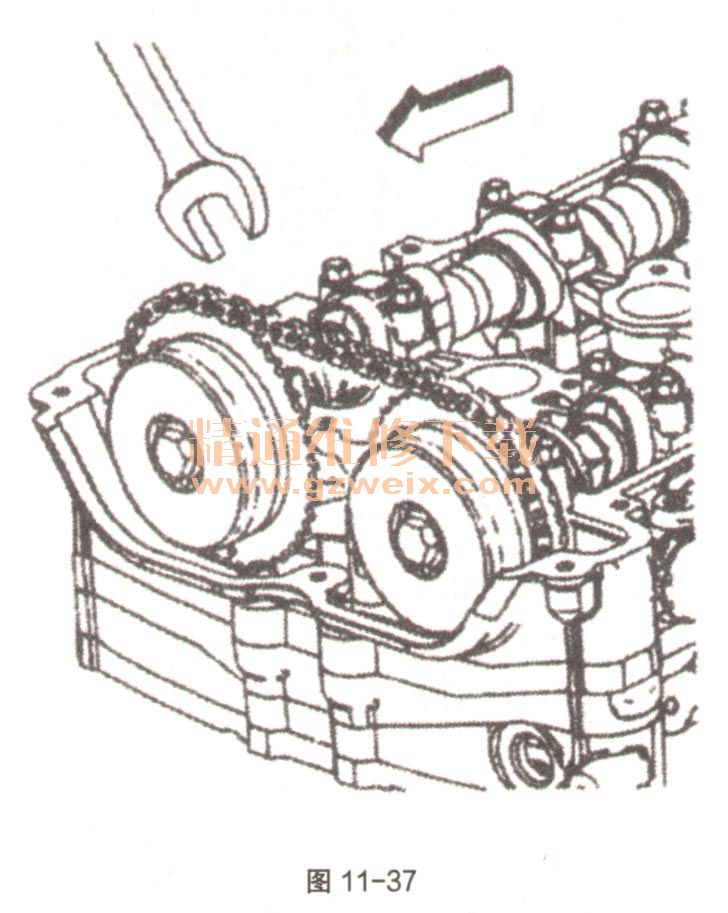

    (22)执行器就位于凸轮上时,用手拧紧新的排气凸轮轴执行器螺栓,如图11-37。

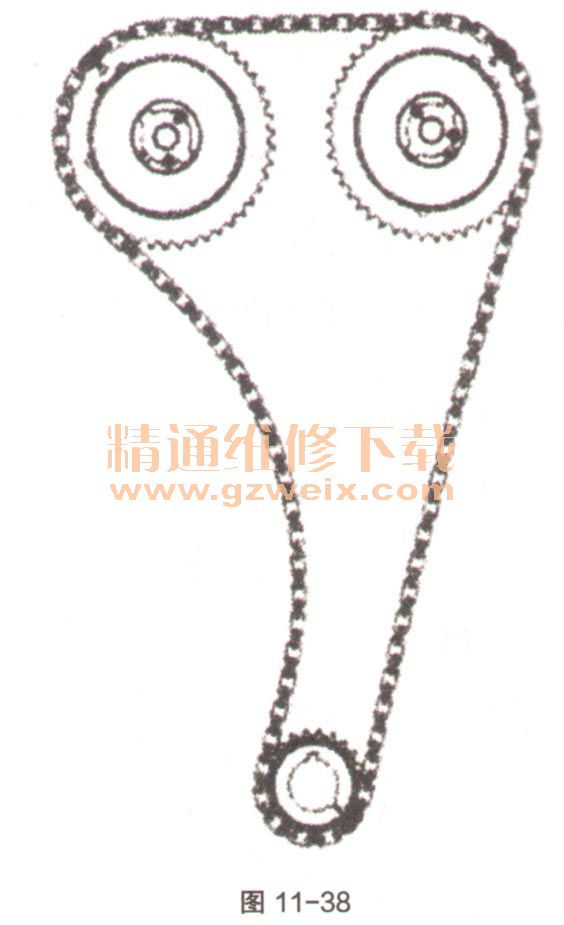

    (23)确认所有彩色链节与相应的正时标记仍对准,如图11-38。否则,重复该部分程序以对准正时标记。

    (24)安装固定式正时链条导板和螺栓,并紧固至12N·m,如图11-21。
    (25)安装正时链条上导板和螺栓并紧固至10N·m,如图11-39。

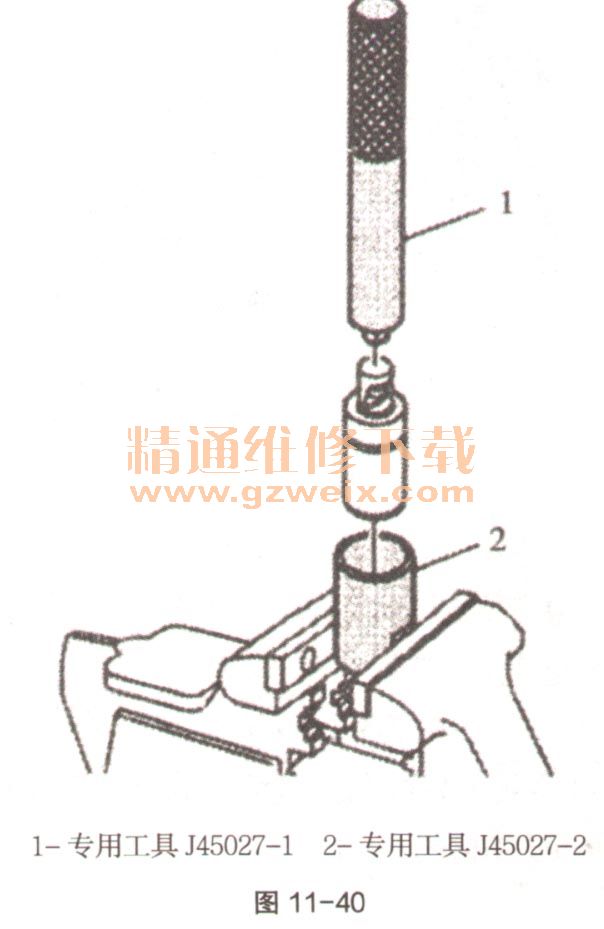

    (26)如图11-40,执行以下步骤,重置正时链条张紧器。

    ①拆下卡环。将活塞总成从正时链条张紧器主体上拆下。
    ②将J45027-2(如图11-40中2)安装到台钳中。
    ③将活塞总成的缺口端安装至J45027-2(如图11-40中2)。
    ④使用工具J45027-1(如图11-40中1),将棘爪汽缸转入活塞内。
    ⑤将活塞总成重新安装至张紧器主体内。
