2012~2015年进口沃尔沃XC60(2.0T B4204T7)发动机正时校对方法
来源:本站整理  作者:佚名  2018-03-14 15:31:54

    通用以下车型:
    2011~2012年进口沃尔沃S60(2.0T B4204T7)。
    2012~2013年国产沃尔沃S80L(2.0T B4204T7)。
    拆装方法如下。
    凸轮轴皮带轮和曲轴皮带轮没有正时标记,必须要用专用工具才行。2.0T发动机的安装时:正时皮带在凸轮轴皮带轮和曲轴皮带轮之间压紧。
    1.拆卸方法
    (1)拆下辅助皮带。
    (2)发动机支撑绝缘体(右)。
    (3)拆下曲轴位置传感器
    (4)拆下如图7-1部件。

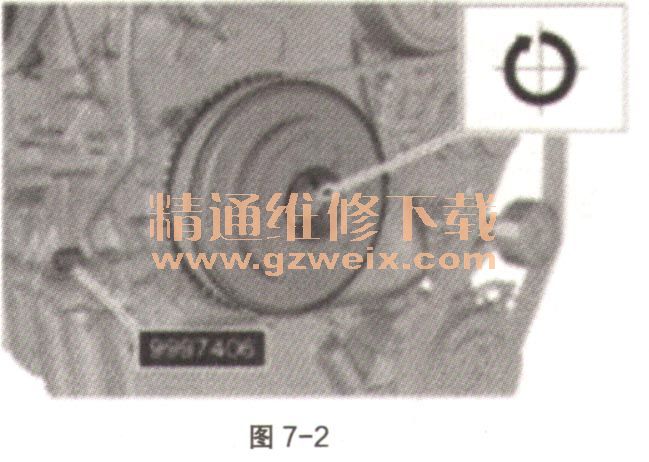

    (5)安装上专用工具:9997406,如图7-2。

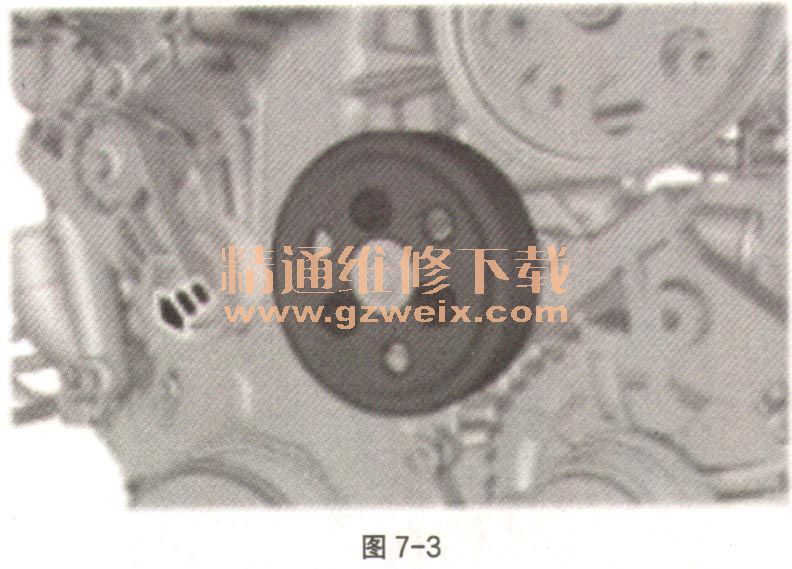

    (6)拆下如图7-3部件。

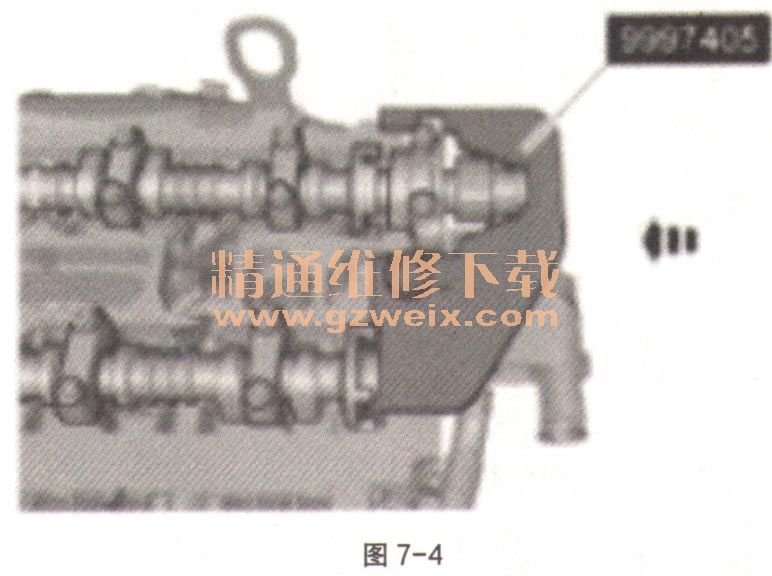

    (7)安装上专用工具9997405,如图7-4。

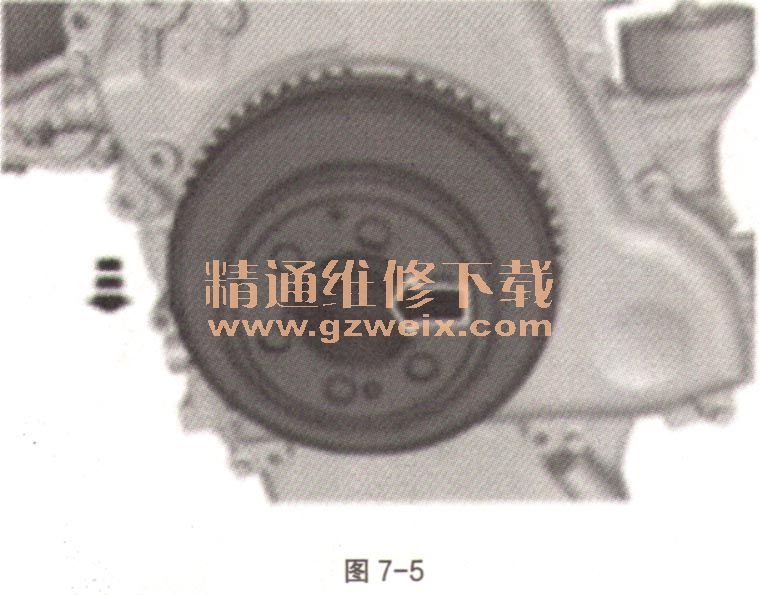

    (8)拆下如图7-5部件。

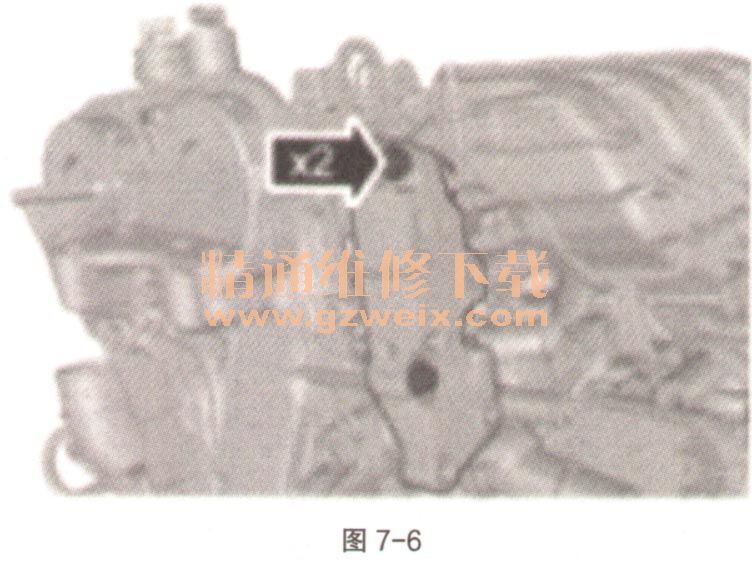

    (9)拆下如图7-6部件。

[1] [2] [3] [4]  下一页
