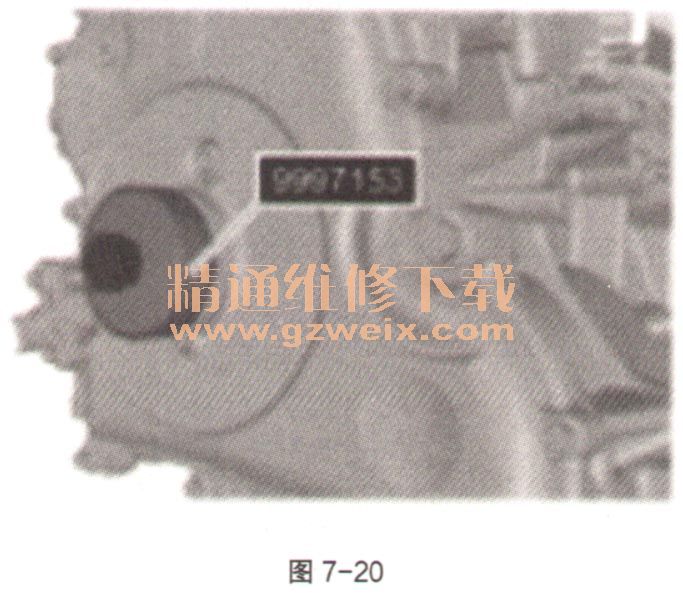

（9）使用专用工具：9997153，如图7-20。

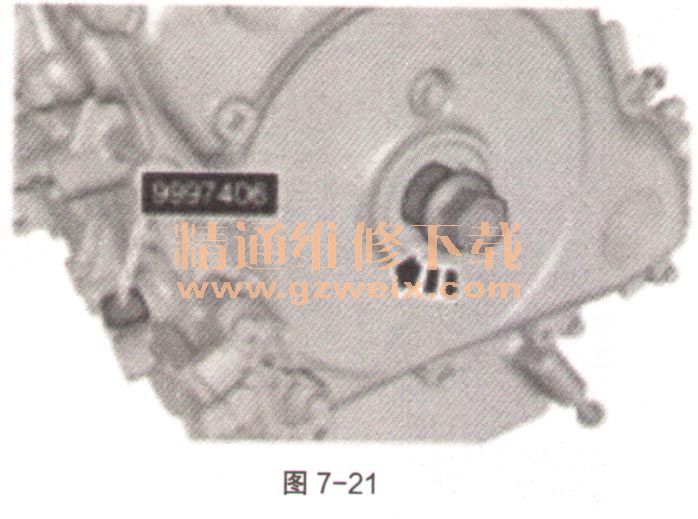

    （10）使用专用工具：9997406，如图7-21。

    （11）装上如图7-22部件。

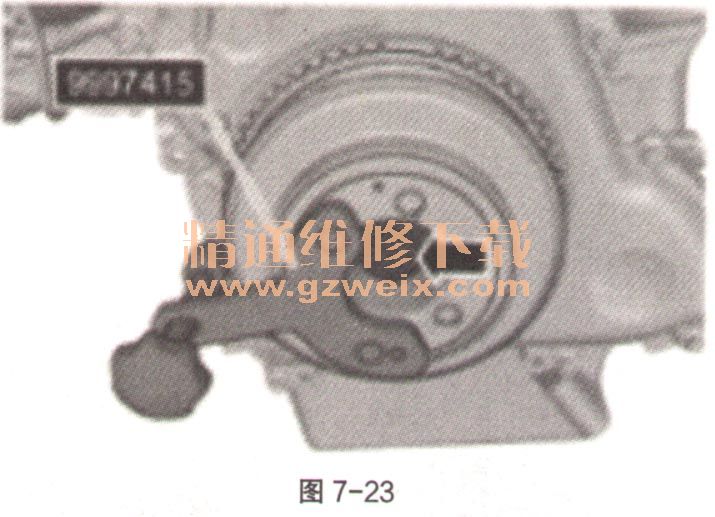

    （12）拧紧如图7-23曲轴减震器中心螺栓。拧紧力矩：一级，100N·m；二级，90°。

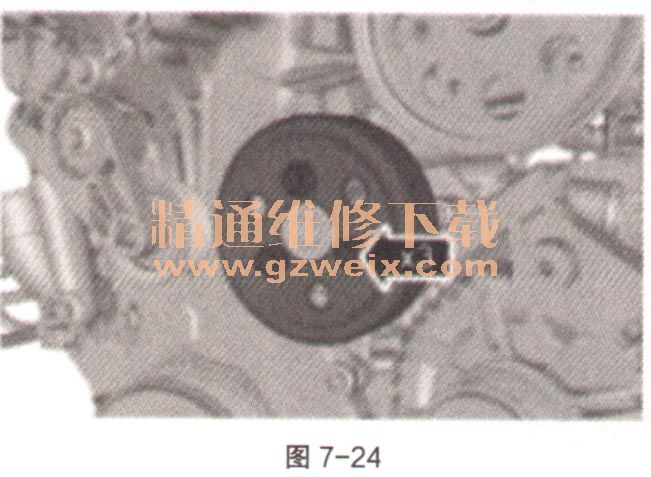

    （13）拧紧如图7-24螺栓。拧紧力矩：M8，24N·m。

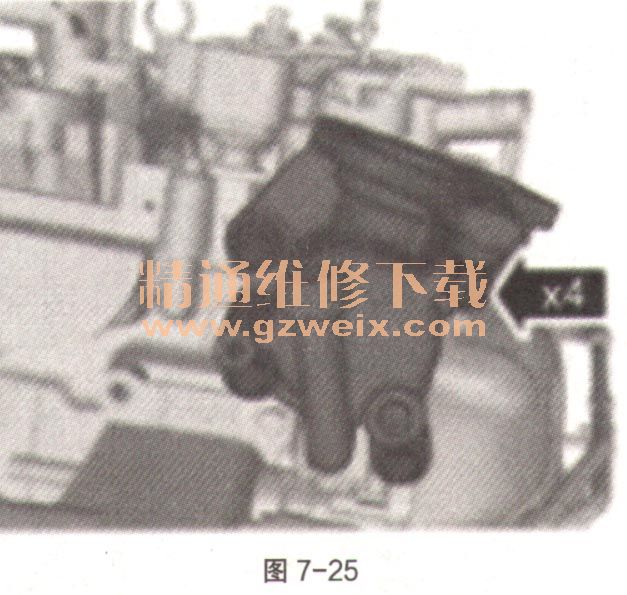

    （14）安装燃油泵支架，如图7-25。

    （15）安装曲轴位置传感器。
    （16）安装发动机支撑绝缘体（右）。
    （17）安装辅助皮带。
