6．上紧正时皮带

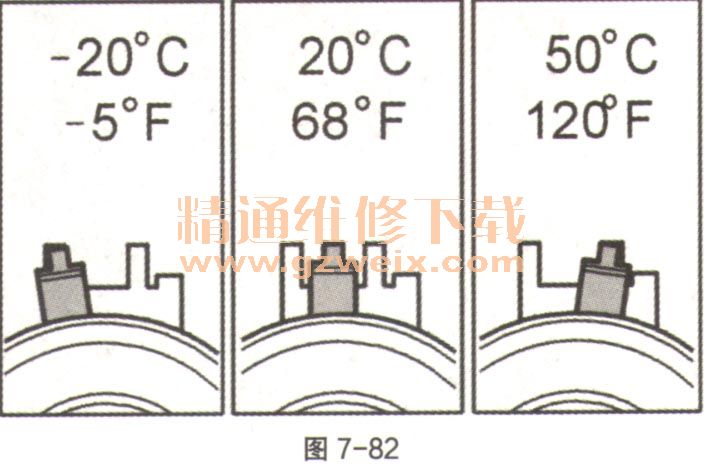

    这一调整是在冷发动机上进行的。合适的温度大约为20℃。在较高温度（例如发动机在运作温度或处于较高周围温度），指针会偏向右侧。图7-82显示的是在不同温度下校正正时皮带拉力器时的指针位置。
   （1）对于发动机序列号截至3188688。

    拉紧正时皮带，方法如下：小心地按顺时针方向转动曲轴直到正时皮带拉紧。在进气凸轮皮带轮、空转轮和曲轴之间的皮带必须拉紧。将皮带拉力器上的中心螺丝固定住。按逆时针方向转动皮带拉力器的偏心轮，直到拉力器指针超过所标记的位置。然后将偏心轮转回，以便指针达到视窗中心的标记位置，如图7-83。固定偏心轮并上紧中心螺丝至20N·m。检查确定指针在正确位置。

   （2）对于发动机序列号自3188689起。

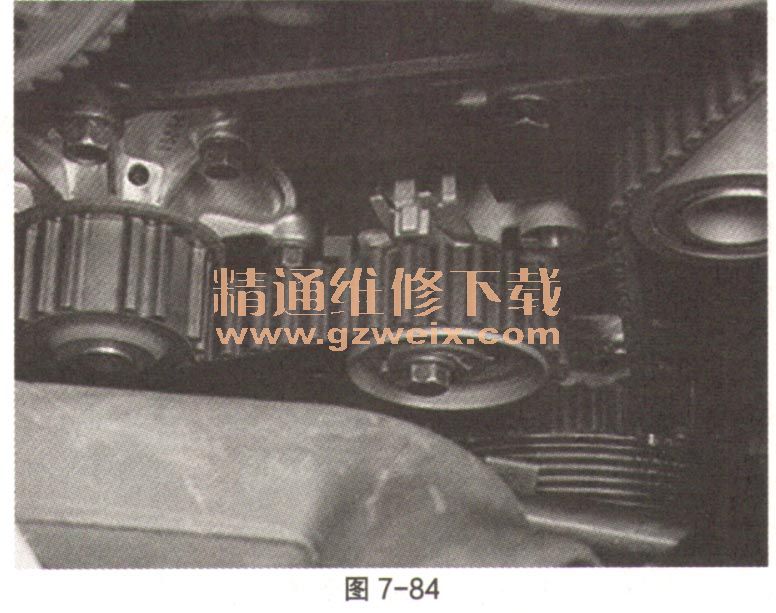

    拉紧正时皮带，方法如下：小心地按顺时针方向转动曲轴直到正时皮带拉紧。在进气凸轮皮带轮、空转轮和曲轴之间的皮带必须拉紧。将皮带拉力器上的中心螺丝固定住。按顺时针方向转动皮带拉力器的偏心轮，直到拉力器指针超过所标记的位置。然后将偏心轮转回，以便指针达到视窗中心的标记位置，如图7-84。固定偏心轮并上紧中心螺丝至20N·m。检查确定指针在正确位置。

    7.检查
    检查记号：
   （1）按压皮带以检查拉力器上的指针是否移动自如，如图7-85。

   （2）安装上正时皮带罩盖。
   （3）将曲轴转动2圈。检查曲轴和凸轮轴皮带轮上的标记是否吻合。
   （4）检查确定皮带拉力器上的指针在标记的区域内。
    8．装回
    装回拆下的组件：
   （1）前正时皮带罩盖。上紧至12N·m。
   （2）上部正时皮带罩盖。
   （3）安装辅助皮带。
   （4）伺服储油筒。
   （5）膨胀箱。确保软管的位置正确。
   （6）横梁。上紧悬挂系统六角转台的螺丝至50N·m，并上紧发动机托架螺丝至80N·m。擦干净并检查发动机室。
   （7）护板衬垫的罩壳。
   （8）前轮。
