2012~2015年大众途锐3.0 TDI(3.0D CRCA)发动机校对方法
来源:本站整理  作者:佚名  2018-04-04 17:22:45

   (一)凸轮轴正时链装配一览
    如图5-34。

   (二)拆卸和安装凸轮轴正时链
   (1)所需要的专用工具和维修设备。

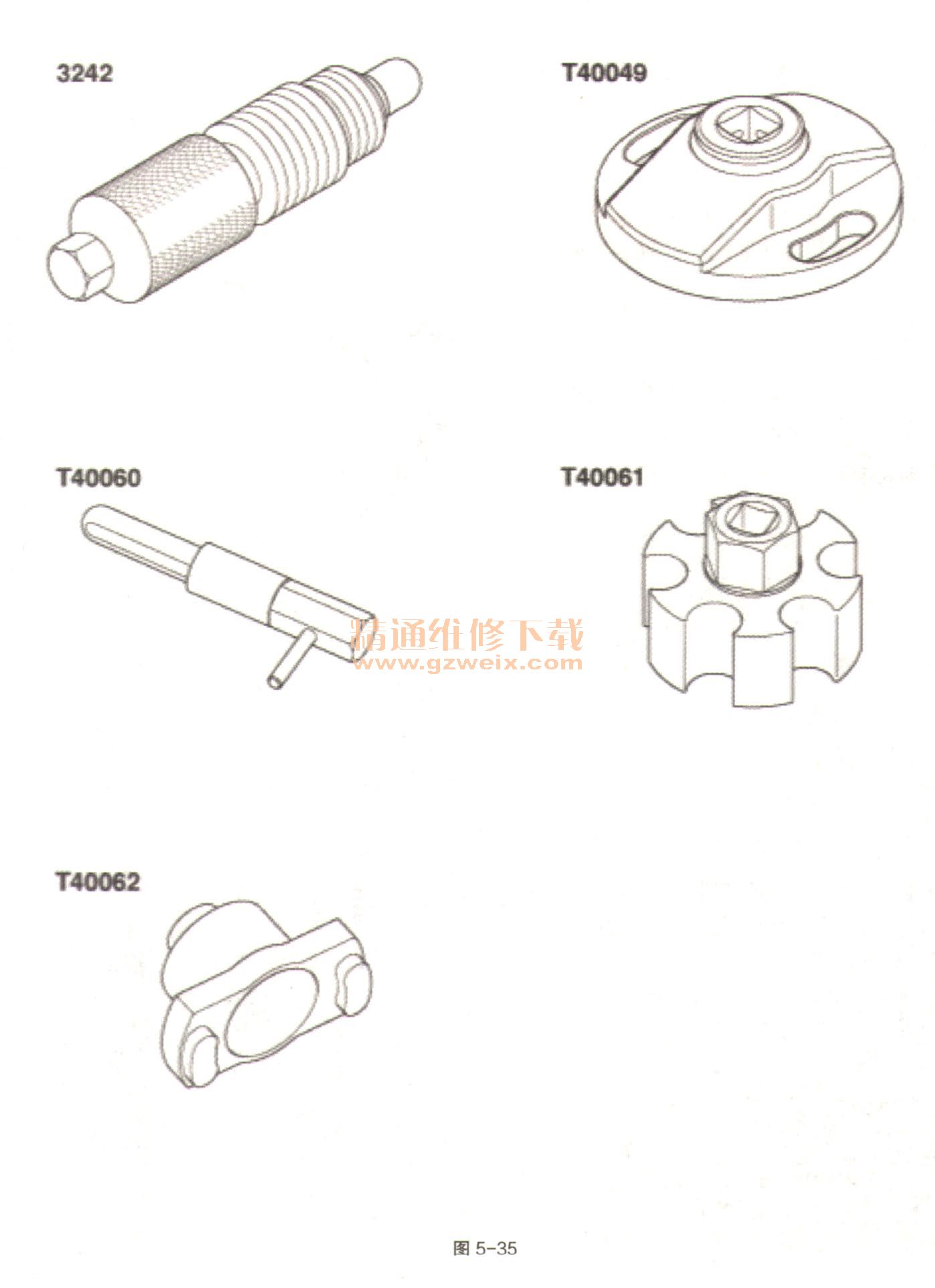

    ①固定螺栓3242或固定螺栓T40237、钥匙T40049, 2个调节销T40060、适配接头T40061、适配接头T40062,如图5-35。

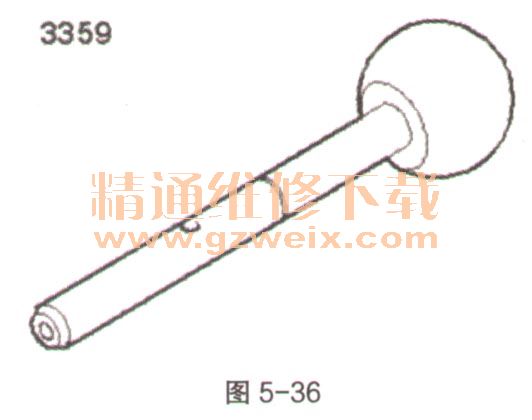

    ②柴油喷射泵定位销3359,如图5-36。

    ③定位销T40316。
    ④2个螺母M12。
   (2)拆卸。
    ①变速器已拆卸。气门和活塞头有损坏的危险。只有链条传动完全安装后才能转动曲轴和凸轮轴。

    ②拆下正时链下部盖板。
    ③由于螺纹过长,驱动链有损坏的危险。拧上扳手T40049时只允许使用最长为22mm的螺栓。如果只有更长的螺栓可供使用,则尽量垫上螺栓头,使剩余的螺纹长仍为22mm。

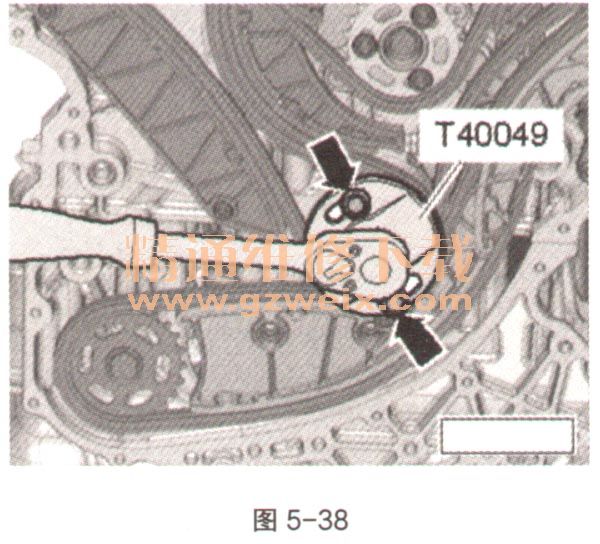

    ④将后部扳手T40049拧紧到曲轴上(如图5-38中箭头)。凸轮轴正时链跳动过大时有毁坏危险。仅朝发动机方向转动曲轴。

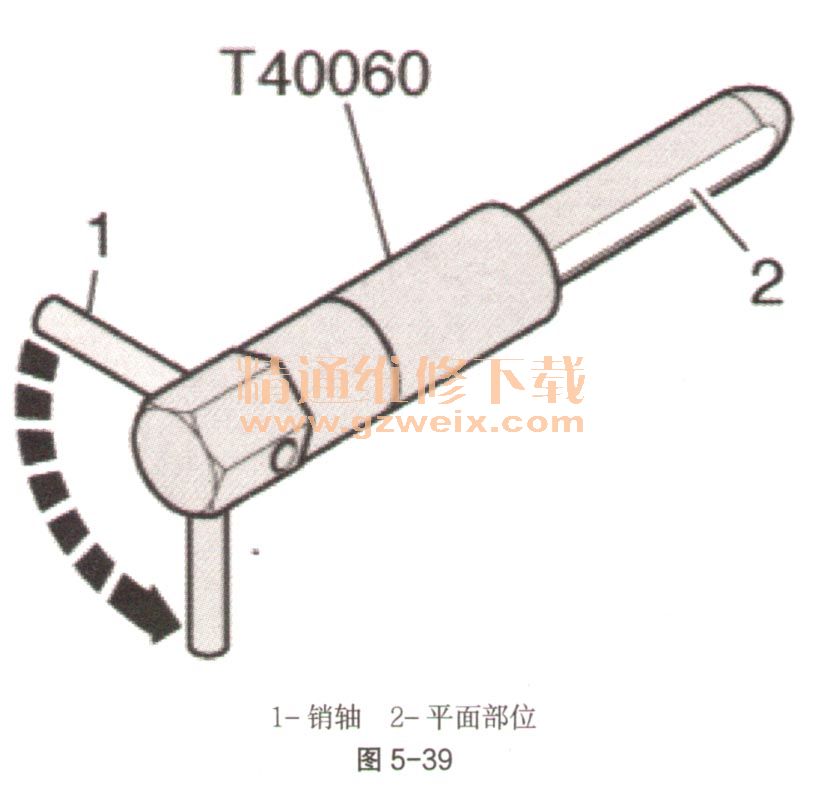

    ⑤调节销T40060带有一个平面部位(如图5-39中2),凸轮轴与汽缸盖的标定孔略微错开时该平面有助于插入调节销。首先插入调节销,使销轴(如图5-39中1)垂直干凸轮轴轴线。达到正确的“上止点”位置时必须将销轴(如图5-39中1)转动90°(如图5-39中箭头),以便其垂直于凸轮轴轴线。

    ⑥将曲轴转到“上止点”,凸轮轴必须能用调节销T40060卡止,如图5-40。调节销T40060上的销轴(如图5-40中箭头)必须垂直于汽缸列1(右侧)凸轮轴的中心线。
