2012～2015年大众途锐3.0 TDI（3.0D CRCA）发动机校对方法

当前位置：精通维修下载 > 文档资料 > 汽车技术 > 汽车专题 > 汽车正时设定

来源：本站整理作者：佚名 2018-04-04 17:22:45

（5）配气相位校正。
①如果无法卡住某个凸轮轴，将相关凸轮轴链轮的所有螺栓（如图5-63中箭头）松开约1圈。

②将适配接头T40061装在松开后的螺栓头上。用适配接头T40061略微来回转动螺栓，直至可以插入调节销T40060，如图5-64。

③调节销T40060上的销轴（如图5-65中箭头）必须垂直于凸轮轴的中心线。

    ④在适配接头T40061处于安装状态且调节销T40060插入时用大约5N·m的力矩拧紧凸轮轴链轮的螺栓。取下调节销T40060和适配接头T40061。按最终扭矩拧紧凸轮轴链轮的螺栓。
    ⑤必要时在另一个汽缸列处重复这个工作过程。
    ⑥取下固定螺栓3242。
    ⑦重复检查配气相位。
    ⑧其他安装以相反顺序进行，安装过程中请注意以下事项。
    a．拧紧油底壳上部件上的“上止点”标记螺旋塞。
b．安装正时链下部盖板。

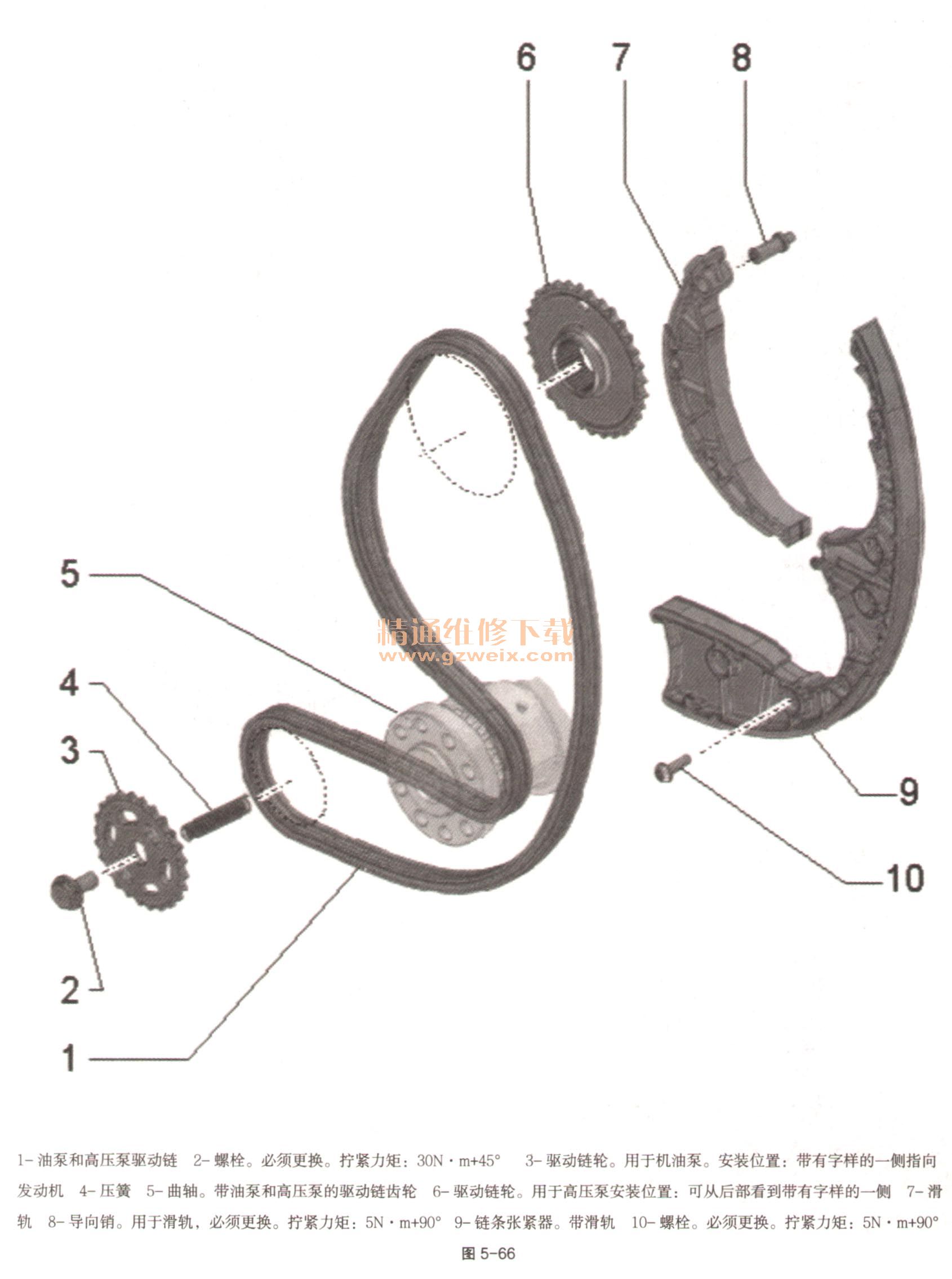

（三）油泵和高压泵驱动链条装配一览如图5-66。
