⑩继续保持张紧,并拧紧右侧凸轮轴链轮上的螺栓(如图5-56中1)。

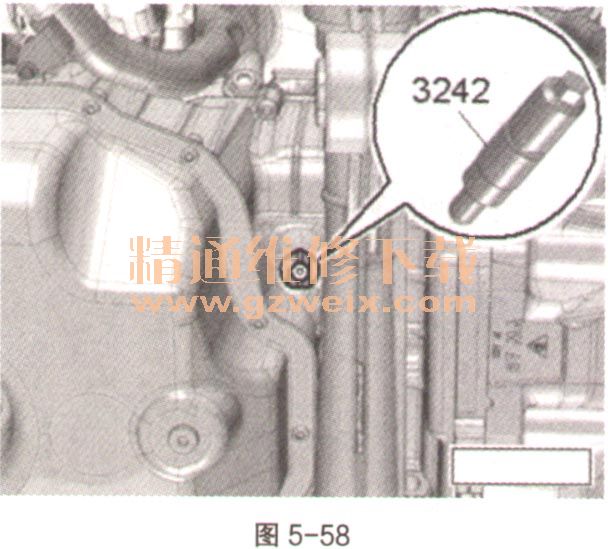

11拧紧用于平衡轴(如图5-57中3)的链轮(如图5-57中1)的螺栓(如图5-57中2)。拆除柴油喷射泵定位销3359、适配接头T40062和调整销T40060。拧紧左右凸轮轴链轮的剩余螺栓。12取下固定螺栓3242,如图5-58。
(4)配气相位检查。
①凸轮轴正时链跳动过大时有毁坏危险。仅向发动机运转方向(如图5-59中箭头)转动曲轴。将曲轴转动2圈,直至曲轴再次接近“上止点”前。

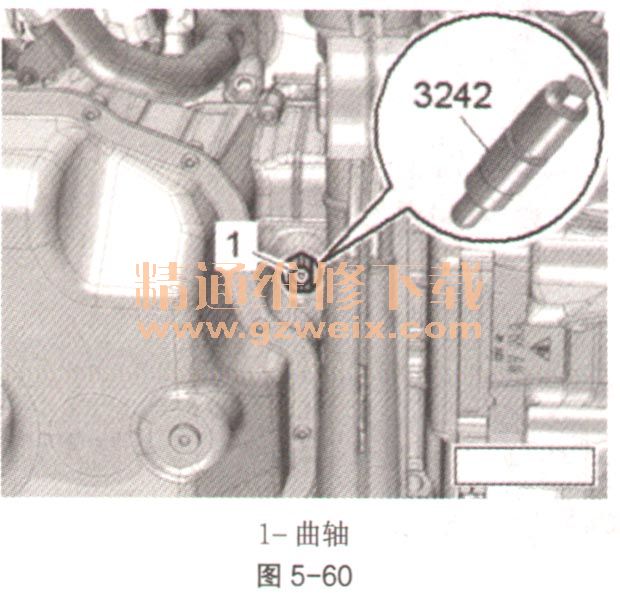

②以转动方式将曲轴(如图5-60中1)用固定螺栓3242(20N·m)卡住。“上止点”位置不准确时会产生调节误差。如果转出了“上止点”:将曲轴再转动2圈,直至曲轴再次接近“上止点”前。然后以转动方式将曲轴用固定螺栓3242卡住。
③检查2个汽缸盖的凸轮轴是否在“上止点”位置上。凸轮轴必须能用调节销T40060卡止。调节销T40060上的销轴(如图5-61中箭头)必须垂直于汽缸列1(右侧)凸轮轴的中心线。

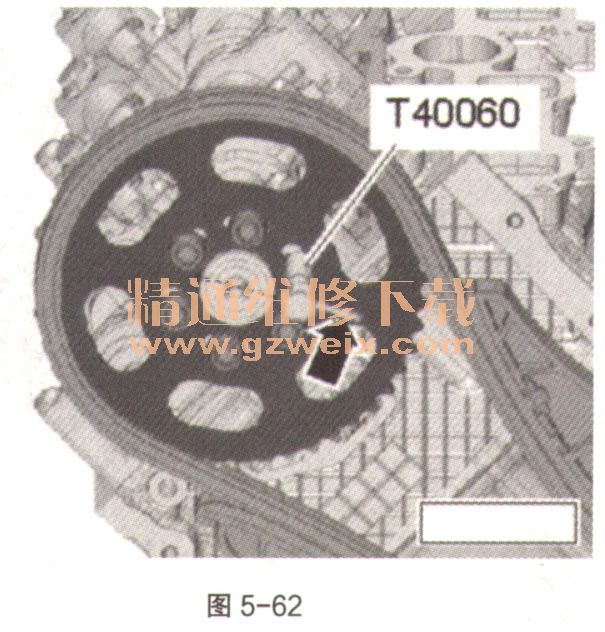

④调节销T40060上的销轴(如图5-62中箭头)必须垂直于汽缸列2(左侧)凸轮轴的中心线。
