2012~2015年大众途锐3.0 TDI(3.0D CRCA)发动机校对方法
来源:本站整理  作者:佚名  2018-04-04 17:22:45

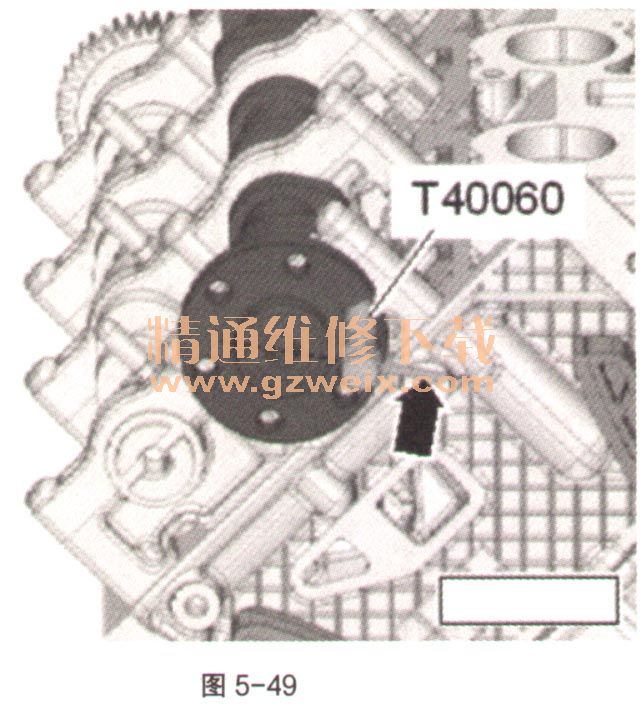

③调节销T40060上的销轴(如图5-49中箭头)必须垂直于汽缸列2(左侧)凸轮轴的中心线。从凸轮轴中取出调节销T40060。

    ④气门和活塞头有损坏的危险。如要旋转凸轮轴,活塞不允许停在“上止点”。如果无法卡住凸轮轴,可以用适配接头T40061略微校正凸轮轴位置,为此将凸轮轴链轮的螺栓拧入凸轮轴内,如图5-50。

    ⑤装上左侧凸轮轴链轮和凸轮轴正时链。凸轮轴链轮上的长孔必须位于凸轮轴螺纹孔的中间位置。先拧入凸轮轴链轮的2个螺栓(如图5-51中1),不要拧紧。凸轮轴链轮必须在凸轮轴上还能转动并且不得翻转。用调节销T40060卡住左侧凸轮轴。调节销T40060上的销轴(如图5-51中箭头)必须垂直于凸轮轴的中心线。

    ⑥装上右侧凸轮轴链轮和凸轮轴正时链。凸轮轴链轮上的长孔必须位于凸轮轴螺纹孔的中间位置。先拧入凸轮轴链轮的2个螺栓(如图5-52中1),不要拧紧。凸轮轴链轮必须在凸轮轴上还能转动并且不得翻转。用调节销T40060卡住右侧凸轮轴。调节销T40060上的销轴(如图5-52少箭头)必须垂直于凸轮轴的中心线。

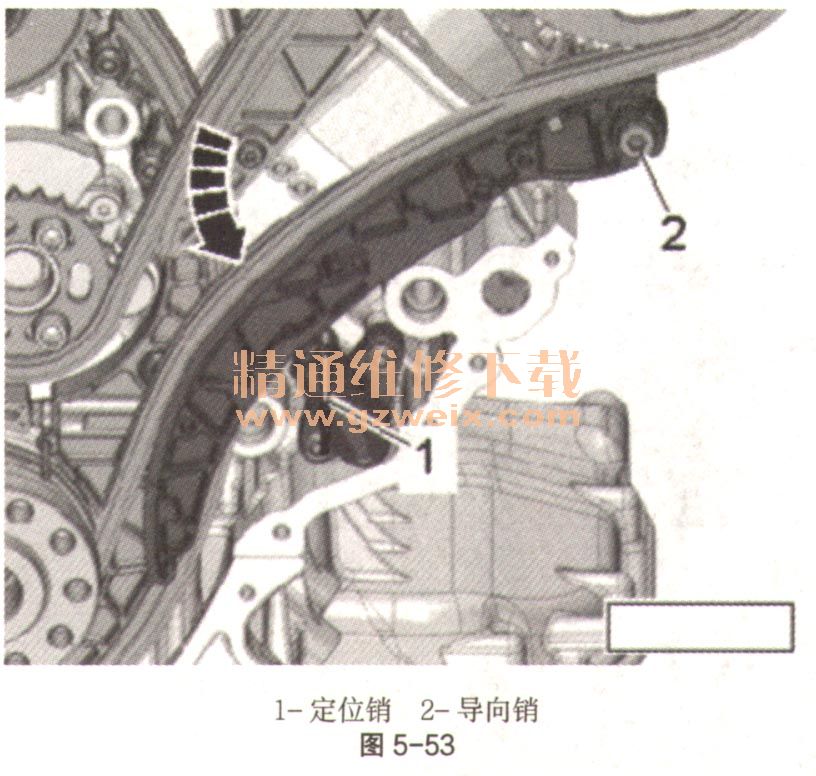

    ⑦用导向销(如图5-53中2)拧紧张紧轨。将定位销T40316(如图5-53中1)从标定孔中拉出,以便松开右侧链条张紧器。

    ⑧松开螺栓(如图5-54中2)。如图5-54,将平衡轴(如图5-54、中3)用柴油喷射泵定位销3359固定。如过必要,拧出螺栓,使平衡轴就位。螺栓(如图5-54中2)松松拧入。链轮(如图5-54中1)必须在平衡轴上还能转动且不得倾斜。

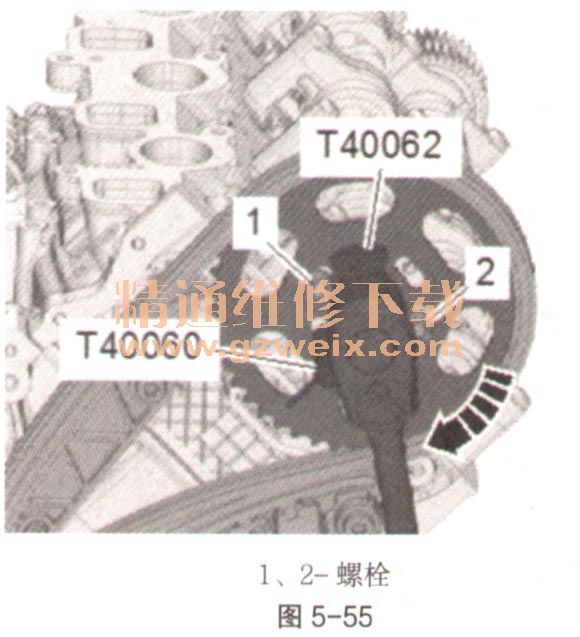

    ⑨由另一机械工将右侧凸轮轴链轮用适配接头T40062和扭矩扳手以20N·m的力矩顺时针(如图5-55中箭头)预紧并保持预紧状态。将螺栓(如图5-55中1和2)拧紧到右侧凸轮轴链轮上。
