2011~2015年奥迪A1 1.4TFSI(1.4T CNVA)发动机正时校对方法
来源:本站整理  作者:佚名  2018-04-21 10:26:13

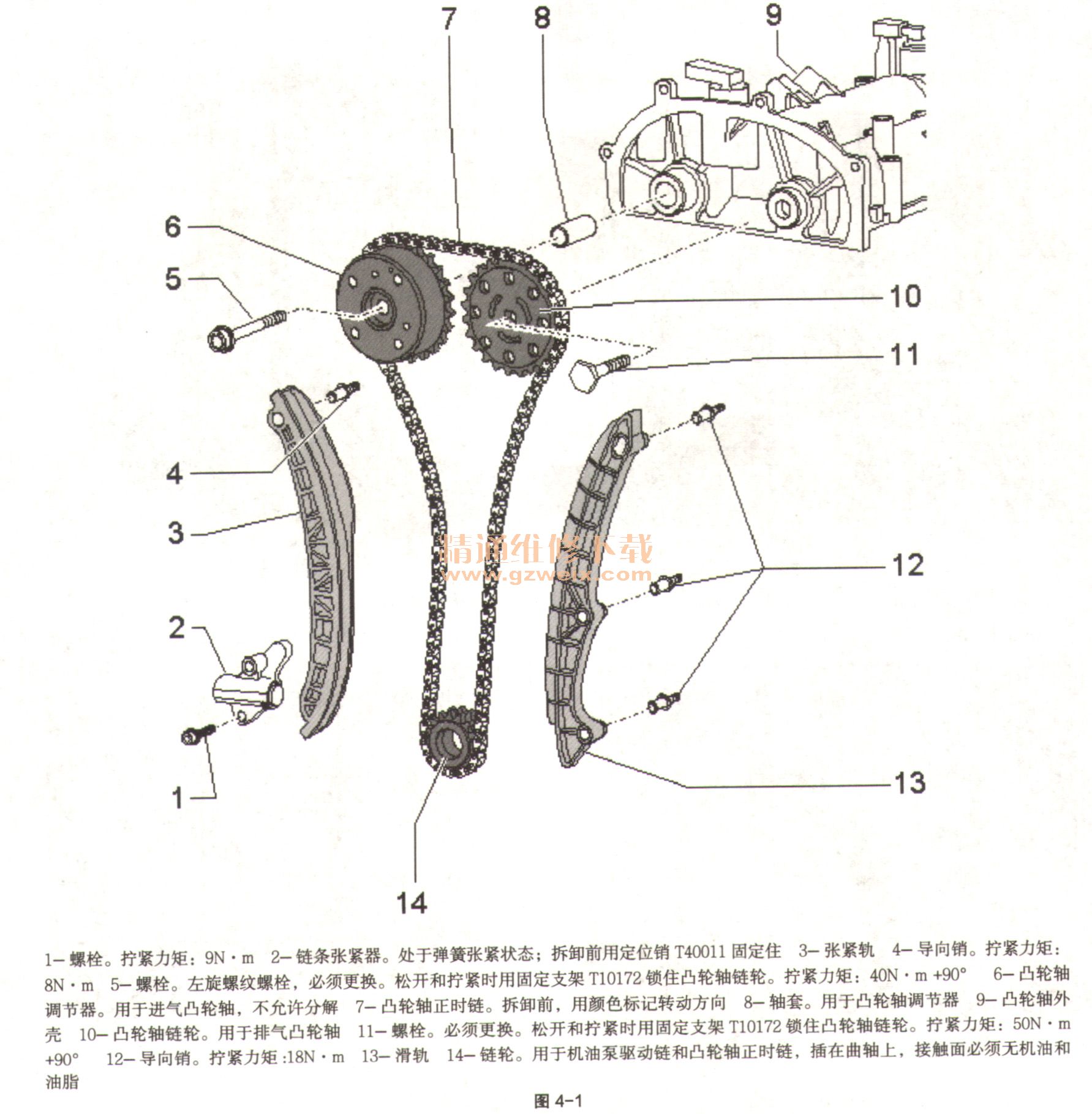

   (一)凸轮轴正时链装配如图4-1。
   (二)拆卸和安装凸轮轴正时链
   (1)所需要的专用工具和维修设备:火花塞扳手3122B、固定支架3415及销子3415/1、千分表VAS6079、拔出器T 10094A、千分表适配接头T10170、凸轮轴固定装置T10171A、软管夹圈钳VAS6362、固定支架T10172、固定螺栓T10340和定位销T40011。

   (2)拆卸方法。
    ①拆卸多楔带。
    ②摘下发动机盖板上的冷却液软管,如图4-2中1。

    ③旋下螺栓(如图4-2中箭头),并取下发动机盖板。
    ④将真空软管(如图4-3中箭头)从空气导流软管上拔下。
    ⑤拆下空气导流软管,为此松开软管卡箍,如图4-3中1和2。提示:不需注意图4-3中3位置。

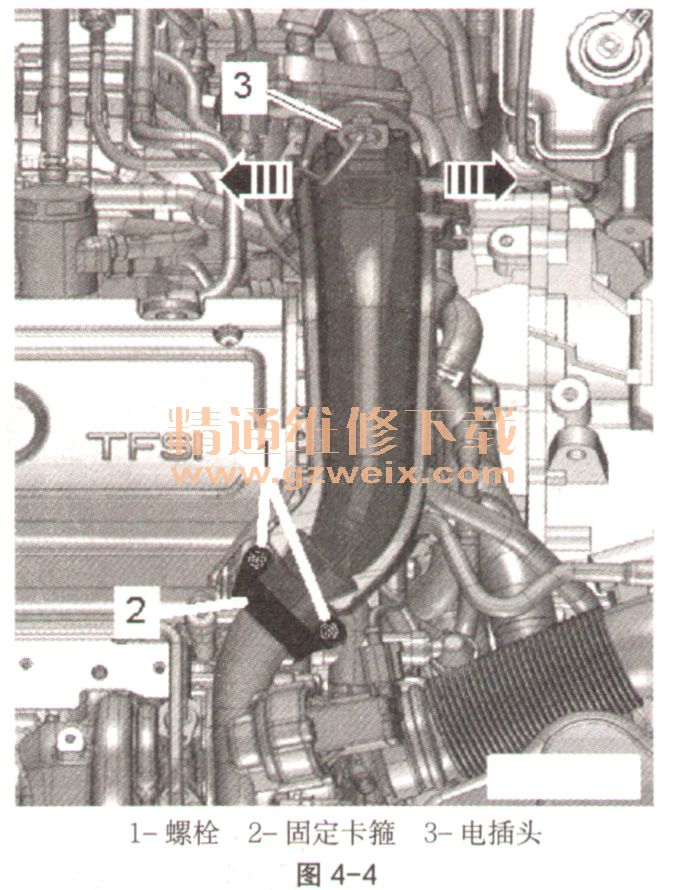

    ⑥拧下螺栓(如图4-4中1),取下固定卡箍(如图4-4中2)。

    ⑦脱开增压压力传感器G31/进气温度传感器2G299上的电插头,如图4-4中3。
    ⑧松开卡止装置(如图4-4中箭头),将空气导流管先从节气门控制单元J338上拔下,再从废气涡轮增压器上拔下。
    ⑨露出空气导流管上的软管。

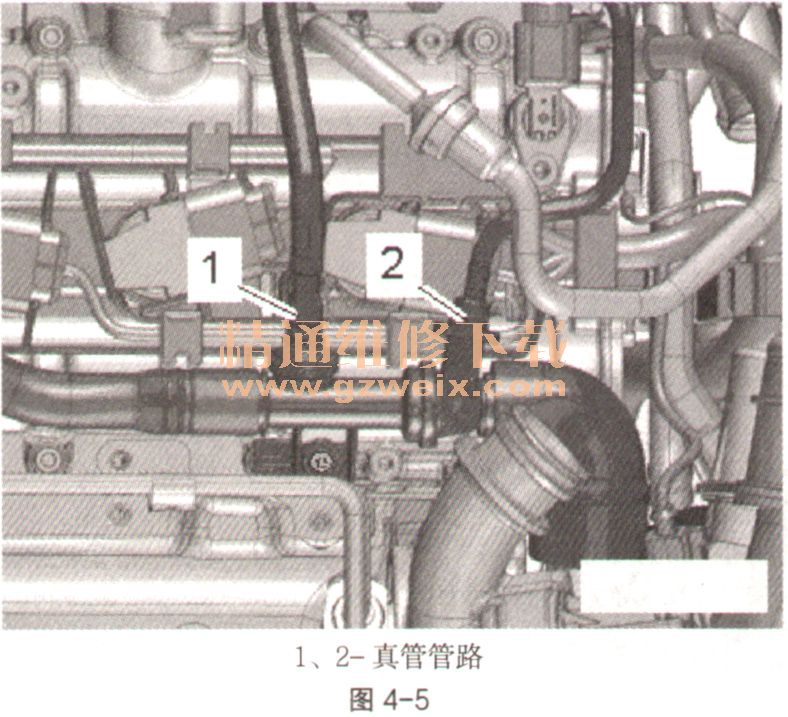

    ⑩拔下真空管路,如图4-5中1。

    11脱开真空管路,如图4-5中2,为此按压解锁环。

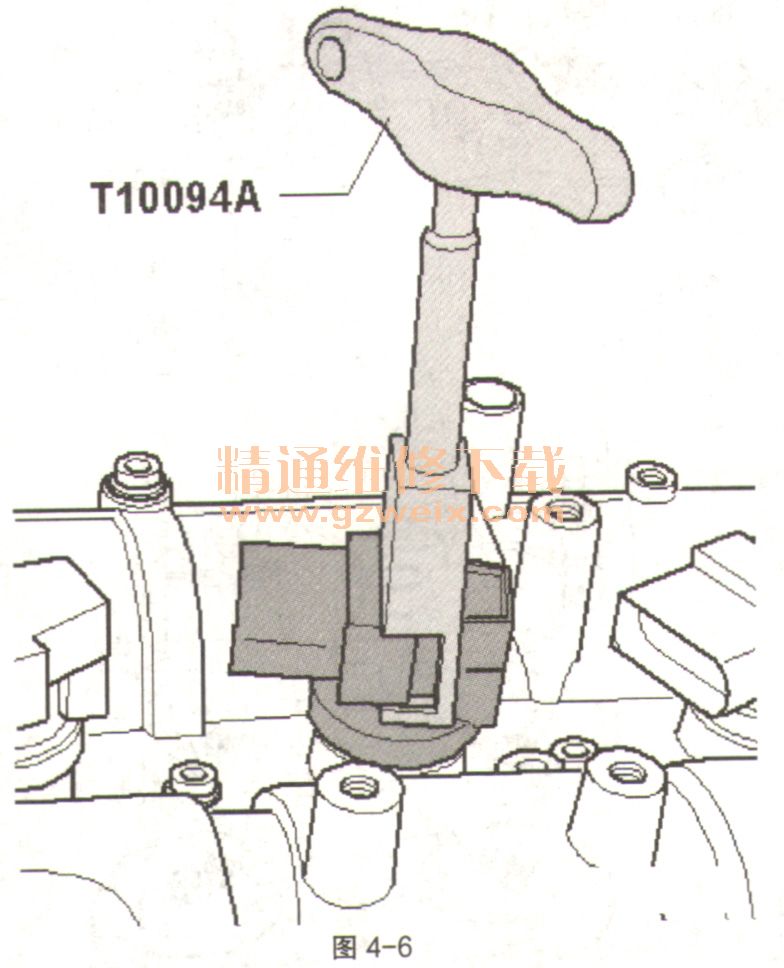

    12把拔出器T10094A安装到所有点火线圈上,如图4-6,拔出点火线圈,同时脱开汽缸1-4的点火线圈上的电插头。

    13用火花塞扳手3122 B拧出汽缸1的火花塞。

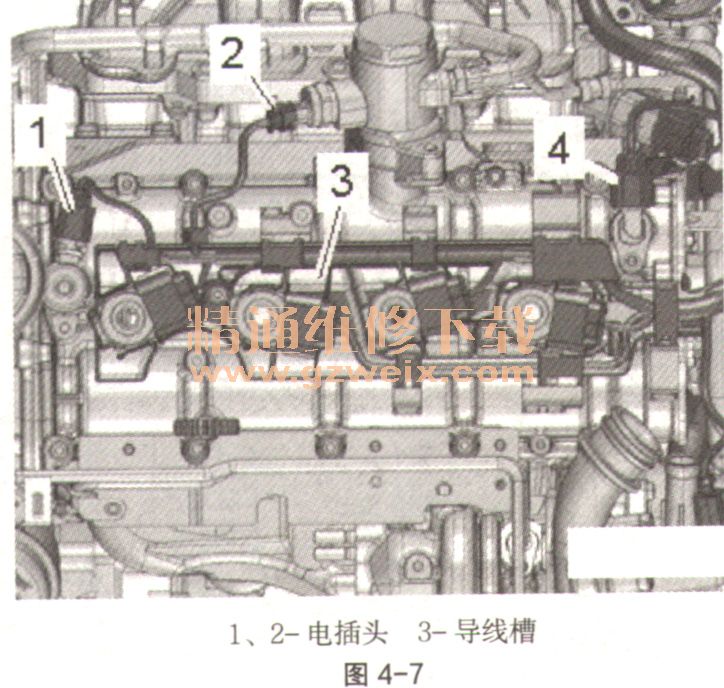

    14脱开电插头(如图4-7中1和2),把导线概如图4-7中3)从凸轮轴外壳上拔下,然后向左翻到旁边。提示:不需注意图4-7中4位置。

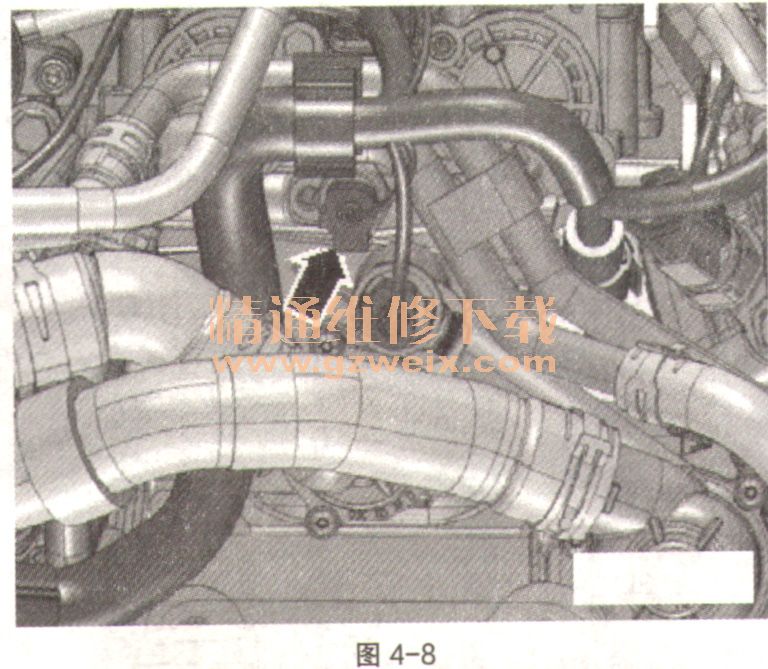

    15将电插头(如图4-8中箭头)从机油压力开关F1上脱开。
