2011～2015年奥迪A1 1.4TFSI（1.4T CNVA）发动机正时校对方法

来源：本站整理作者：佚名 2018-04-21 10:26:13

16旋出接地线螺栓，如图4-9中1。提示：无须理会图4-9中箭头。

17旋出螺栓，如图4-10中1和2，将左侧冷却液管路向左推到旁边。提示：无须理会图4-10中箭头。

18拧下螺栓（如图4-11中箭头），取下封盖，如图4-11中1和2。

19将千分表适配接头T10170拧入火花塞螺纹内，直至极限位置。
20将千分表VAS6079用加长件T10170/1插入到极限位置，用锁紧螺母（如图4-12中箭头）固定住。

21将曲轴沿发动机运转方向拧到“上止点”。“上止点”＝千分表上的最大测量值。

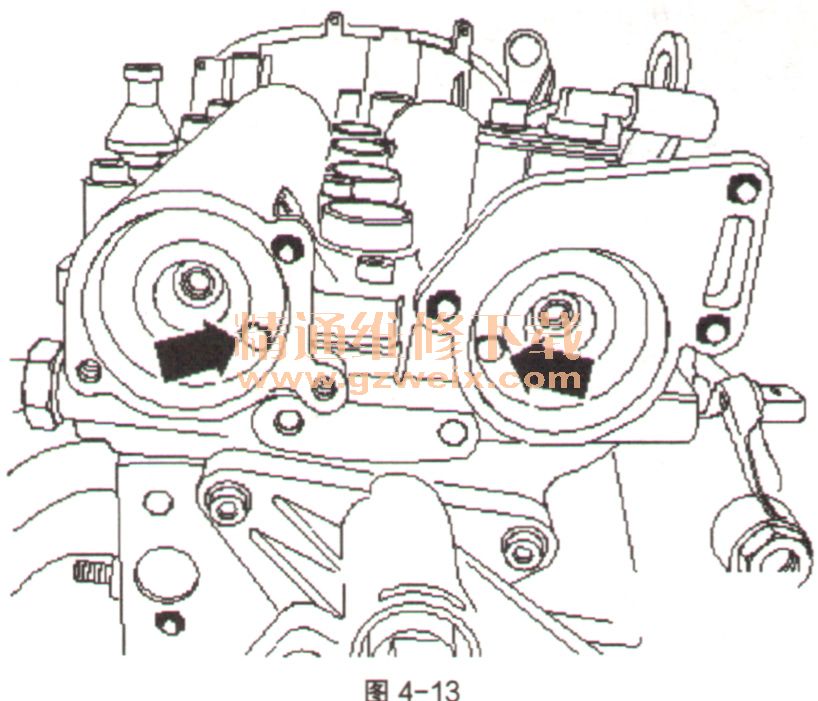

22凸轮轴内的孔（如图4-13中箭头）必须处于图示位置。必要时继续转动曲轴1圈（360°）。

23将凸轮轴固定装置T10171A装入凸轮轴开口，直至极限位置。止动螺栓（如图4-14中箭头1）必须卡入孔（如图4-14中箭头2）中。必须能从上面看到“TOP”（顶部）字样（如图4-14中箭头3）。

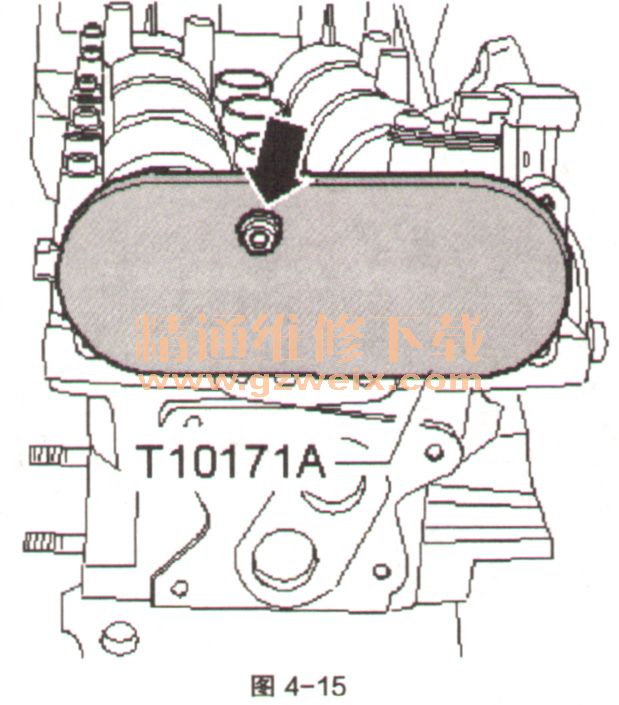

24为了固定凸轮轴固定装置T10171A，用手拧入螺栓M6（图4-15中箭头），不要拧紧。

凸轮轴有损坏的危险。凸轮轴固定装置T10171A不允许作为固定支架使用。
25拧出汽缸体上“上止点”孔的螺旋塞（如图4-16中箭头）。
