（三）拆卸凸轮轴
    灰尘与脏污：可能导致组件或部件损坏。防止部件沾染和脏污。清洁或更换脏污部件。

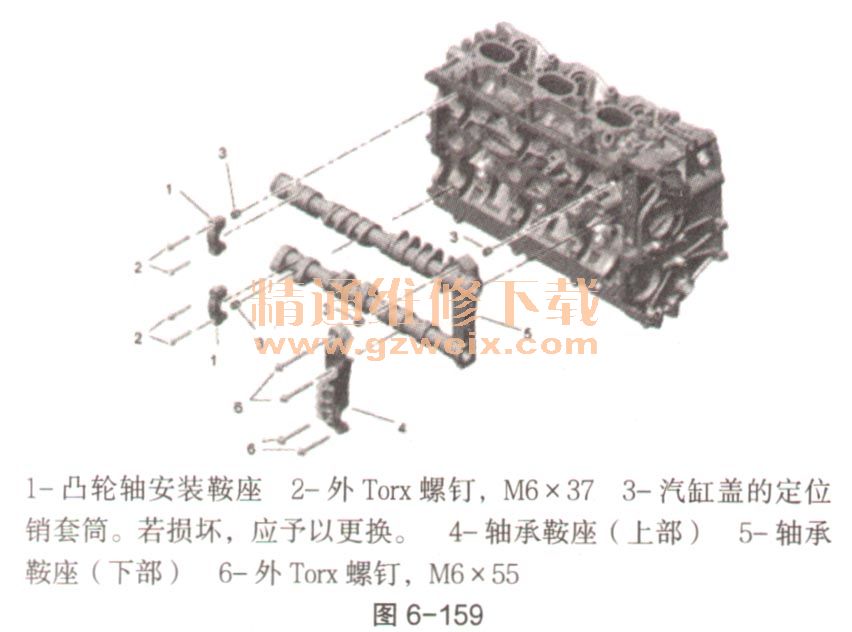

   （1）汽缸盖／凸轮轴的部件概图（汽缸列1-3的视图），如图6-159。

   （2）凸轮轴的各个零件如图6-160。

    只能在活塞1或4上止点的重叠位置中拆下凸轮轴。只能在此位置才能确保发动机转动时气门不会碰到活塞且不会受损。
    ①在装配支架处转动发动机，以使要操作的汽缸列位于顶部。
    ②使用专用工具9773-1在减震器处将曲轴沿顺时针方向转动到汽缸1/4的TDC标记位置。使用定位销9595/1和2在锁紧孔的上方将减震器固定入位，如图6-161。

    ③检查汽缸1和汽缸4上的凸轮位置。检查2个凸轮轴上数据矩阵编码的位置。编码必须在重叠位置处正对操作人员。汽缸1和重叠位置：凸轮必须朝下，与汽缸盖壁成一定角度（如图6-162中箭头）。汽缸4的重叠位置（俯视图）：凸轮彼此相对，且与火花塞凹槽成小角度（如图6-163中箭头）。

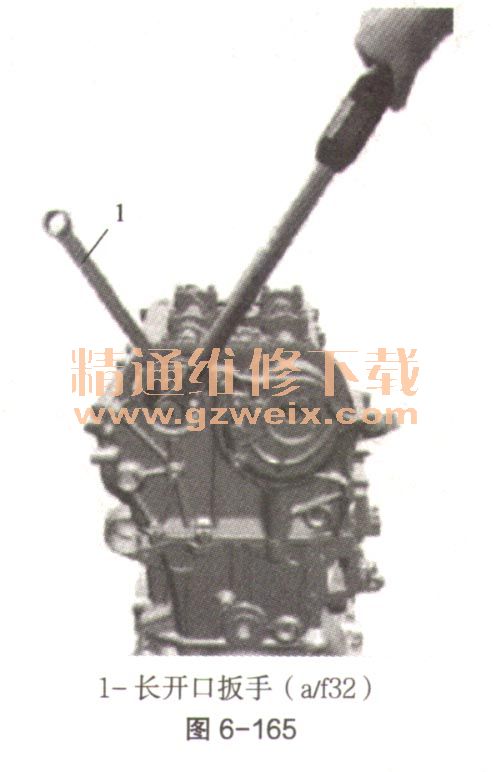

    ④拆下凸轮轴正时齿轮上的中央螺钉。松开排气链轮上的内Torx中央螺钉。为此，用专用工具固定扳手9775-1顶住，如图6-164。松开凸轮轴控制器上的内Torx中央螺钉。为此，使用长开口扳手（a/f32）（如图6-165中1）顶住。



    ⑤拆下链条张紧器。汽缸列1-3：链条张紧器位于排气侧。汽缸列4-6：链条张紧器位于汽缸盖顶部。更换密封环。
    ⑥松开凸轮轴。松开并拧下轴承鞍座上的外Torx螺钉（如图6-166中2）。从外到内松开并拧下固定鞍座上的外Torx螺钉（如图6-166中1）。拆下轴承鞍座和固定鞍座。

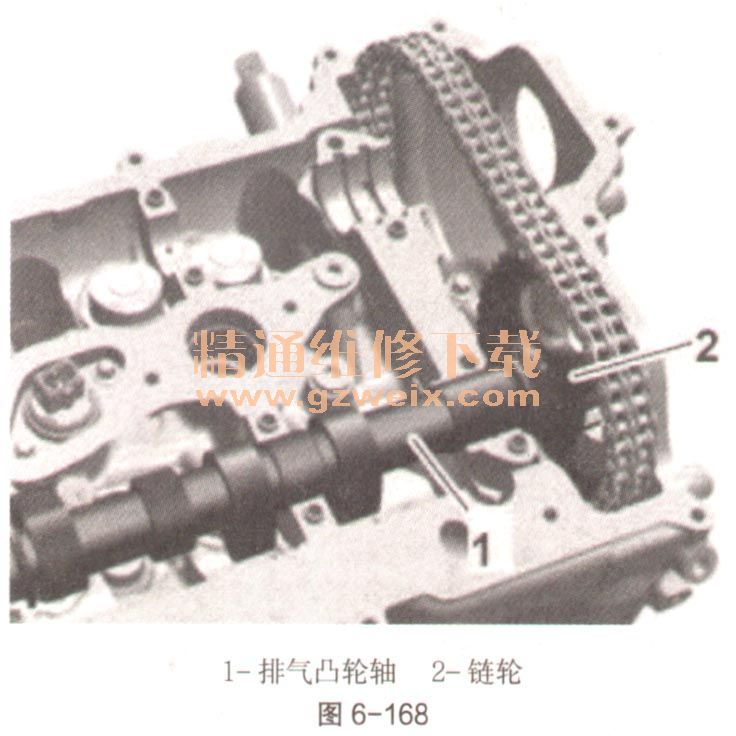

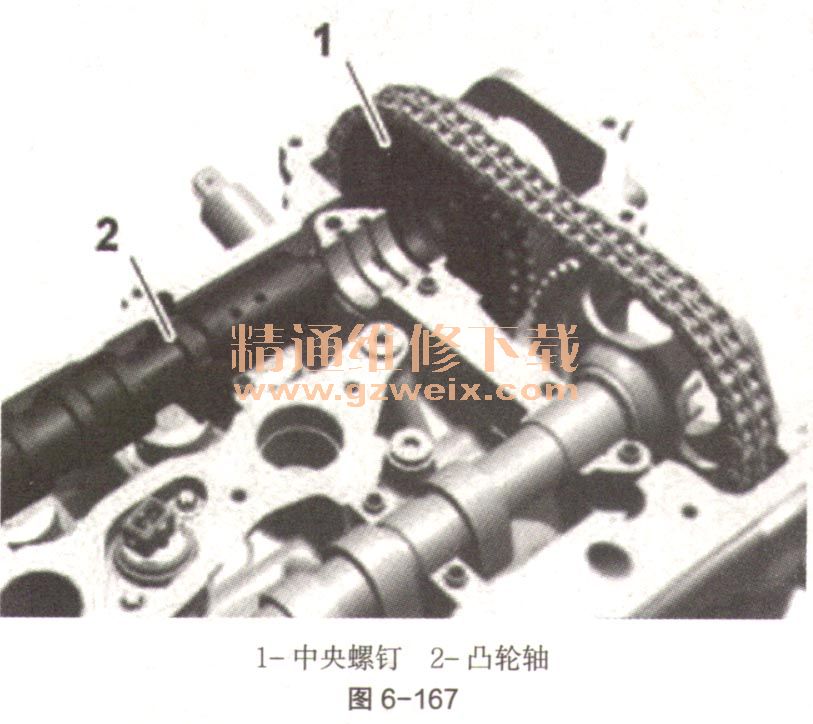

    ⑦将凸轮轴从汽缸盖中抬出。将正时链条放入汽缸盖中的链条罩内。拧下凸轮轴控制器上的中央螺钉（如图6-167中1）。将凸轮轴控制器与进气凸轮轴一起抬起，然后用一只手将凸轮轴（如图6-167中2）拉到飞轮侧。抬起正时链条，然后拆下凸轮轴控制器。操作摩擦片时应特别小L。再次将凸轮轴控制器放置到进气凸轮轴上以便存放。仅稍稍拧紧螺钉。拆下排气凸轮轴（如图6-168中1）（连同链轮（如图6-168中2）一起）。



    ⑧更换链轮和凸轮轴控制器的摩擦片。切勿在零件清洗器中清洗凸轮轴控制器。只能用干净的无绒布清洁外部。
    ⑨清洁部件。请勿在零件清洗器中清洗凸轮轴控制器。
