2011～2015年大众辉腾3.6（Phaeton）（3.6 LCMVA）发动机正时校对方法

当前位置：精通维修下载 > 文档资料 > 汽车技术 > 汽车专题 > 汽车正时设定

来源：本站整理作者：佚名 2018-05-07 08:52:18

   （三）拆卸和安装油泵驱动正时链（发动机型号代码CMVA）
   （1）工作步骤只能在发动机拆下后进行。
   （2）必备的专用工具、检测仪器以及辅助工具。凸轮轴尺T10068 A、夹具T10172、扭矩扳手V.A.G1331、扭矩扳手V.A.G 1332、调整工具T10363和密封剂D 176 501 Al，如图5-232。

   （3）拆卸方法。
    ①拆下变速器。
    ②拆下从动盘或飞轮。
    ③拆下油底壳。
    ④拆下变速器侧的密封法兰。
    ⑤拆下汽缸盖罩。
    ⑥拆下凸轮轴驱动正时链。
    ⑦拧出链轮螺栓（如图5-233中箭头）。为此用夹具T10172抵住减震器。

    ⑧用内六角扳手（如图5-234中A）将链条张紧器插入3mm。拆下机油泵传动链轮的链条张紧器（如图5-234中箭头）。从油泵上取下链轮和正时链。

   （4）安装方法。
    ①将曲轴转到上止点。传动链轮磨削的齿必须对准轴承开缝（如图5-235中箭头）。

    ②将油泵轴（如图5-236中1）平坦的一面（如图5-236中箭头）转到水平位置，对准机油泵上的标记（如图5-236中2）。将正时链安装到滑轨中，并套到曲轴上。

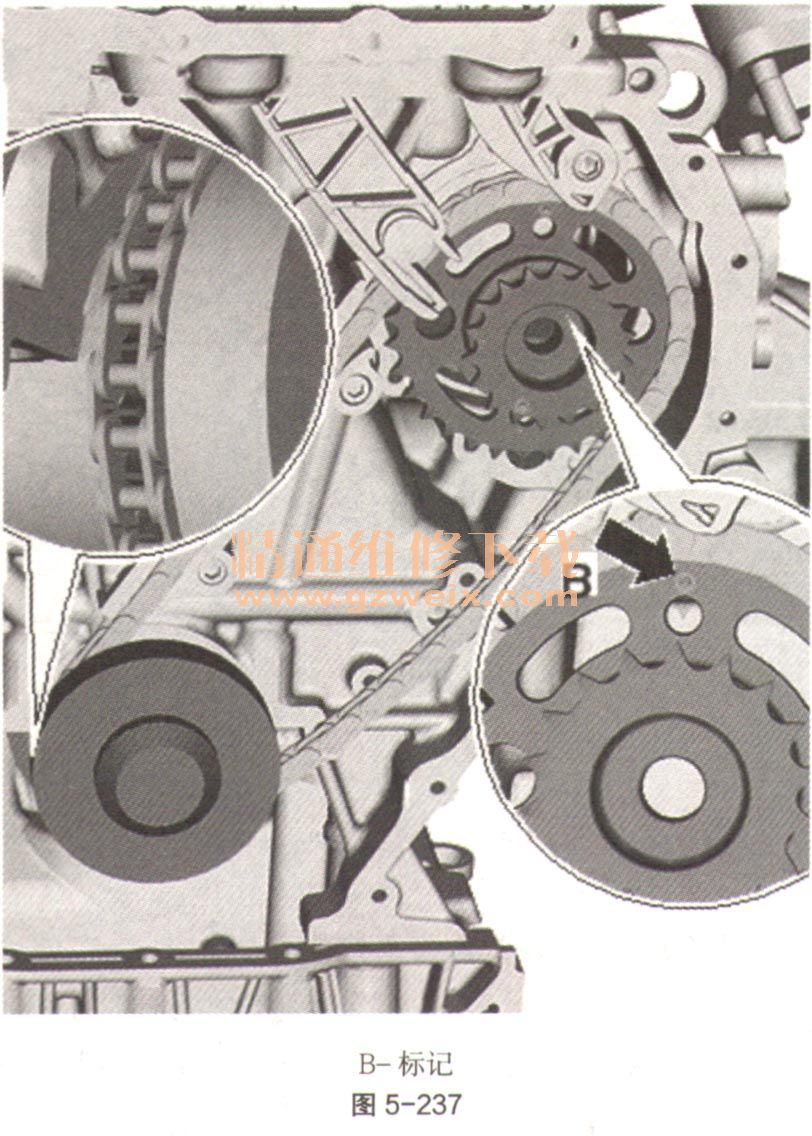

    ③将大链轮装到正时链上，使得孔的标记（如图5-237中箭头B）与油泵标记对齐。将链轮插入油泵轴中并用手拧紧。如果链轮无法装入，略微旋转油泵轴。对于已经使用过的正时链，应注意转动方向。

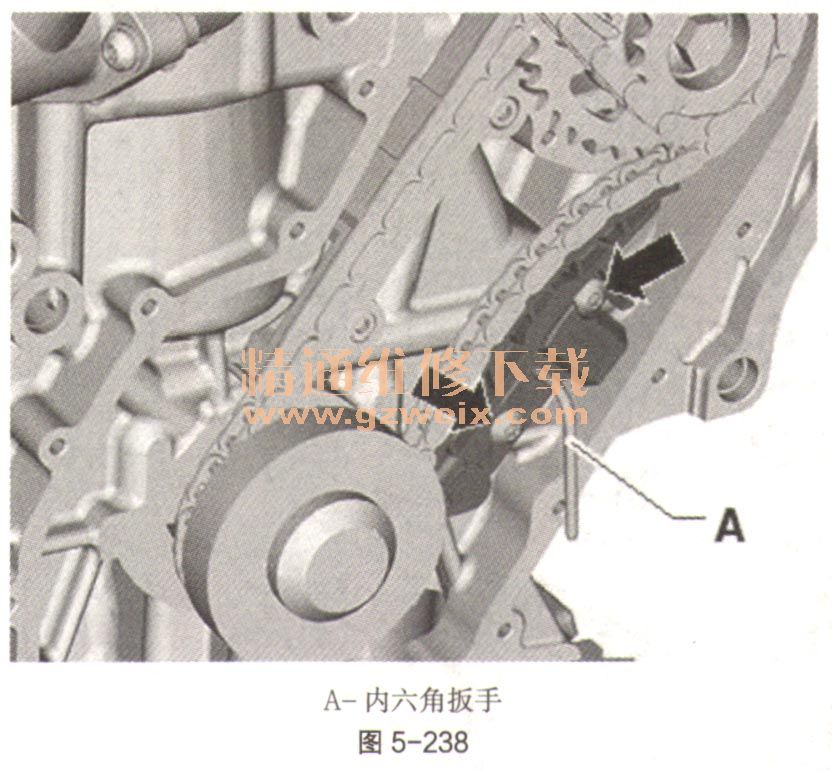

    ④安装正时链的链条张紧器（如图5-238中箭头）。拧紧力矩。去除内六角扳手（如图5-238中A）。

    ⑤检查调整标记。传动链轮磨削的齿必须对准轴承开缝（如图5-239中箭头A）。孔的标记（如图5-239中箭头B）必须对准机油泵上的标记。

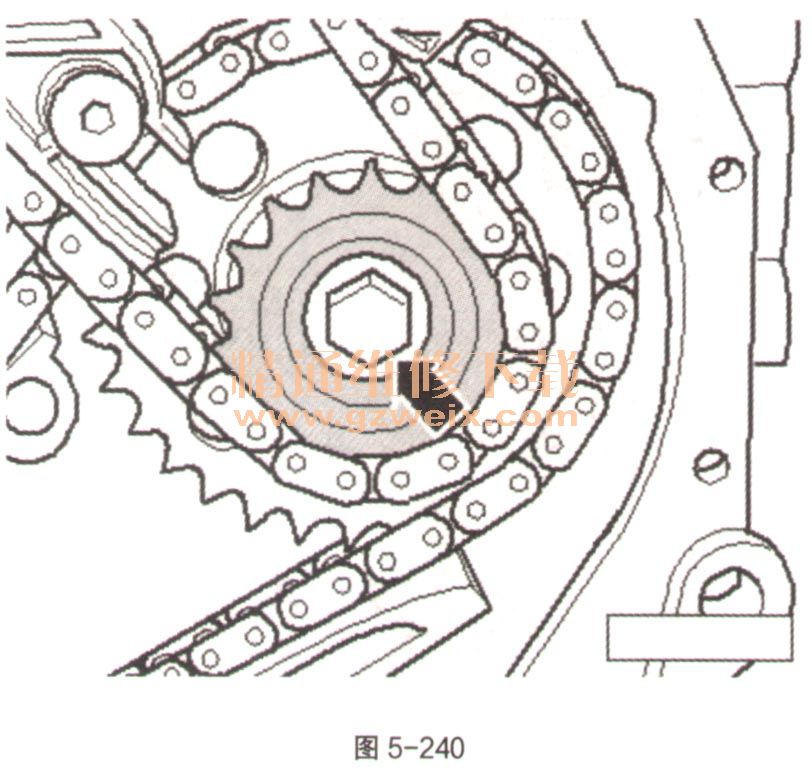

    ⑥拧紧链轮的新紧固螺栓（如图5-240中箭头）。拧紧力矩。为此用夹具T10172抵住减震器。更换链轮紧固螺栓。安装凸轮轴驱动正时链。
