23将霍尔传感器的脉冲信号轮（如图5-367中1）沿箭头方向拧到限位位置，然后将其固定在此位置。

    24将铜色链节（如图5-368中箭头）插到进气凸轮轴调节器的标记齿“B2”处（如图5-368中1）。此时，调节器必须稍稍插到进气凸轮轴上一些，然后用手拧紧。

    25将张紧杆（如图5-369中7）插到其导向销上。现在将链条张紧器的止动块安装到张紧杆内（如图5-369中箭头）。拧紧力矩：20N·m。

    26紧固仍固定的链条张紧器（如图5-370中1）。拧紧力矩：9N·m。

    27沿如图5-371中箭头方向压张紧杆，然后通过向外拔钻头松开链条张紧器（如图5-371中1）。现在再次检查所有铜色链节的位置是否正确。取出凸轮轴尺T10068 A。拧紧凸轮轴调节器。

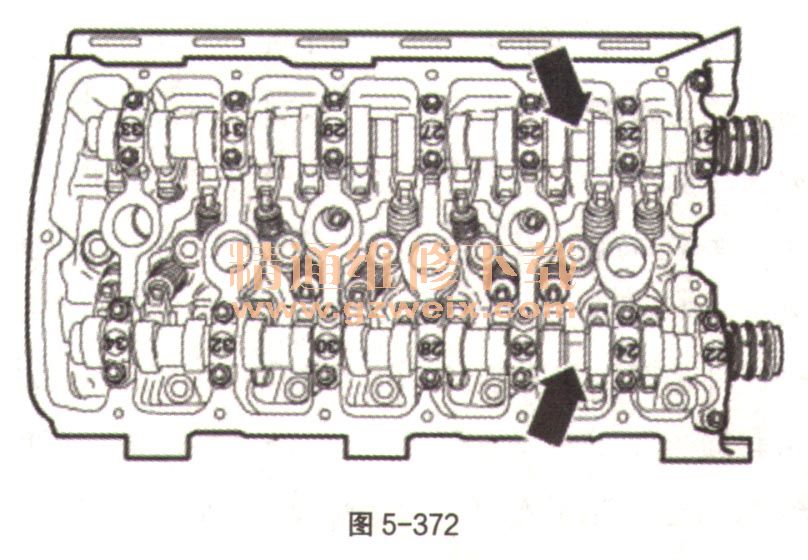

    28只能用开口扳手开口宽度32固定相应的凸轮轴（如图5-372中箭头）。拧紧或松开凸轮轴调节器时不得插入凸轮轴尺T10068 A。

    29以60N·m的力矩将凸轮轴调节器的所有紧固螺栓（如图5-373中2）拧90°（1/4圈）（继续转动可分多步进行）。

    30从汽缸体上拧下固定螺栓3242，如图5-374。将螺旋塞旋人汽缸体中。拧紧力矩：20N·m。更换从动盘侧曲轴密封环。安装从动盘密封法兰。

    31安装盖板部件（汽缸列1和2）。请注意密封剂的有效期。清洁盖板部件（如图5-375中1）以及从动盘密封法兰的密封面。密封面上必须无油脂。将密封剂D176501的管状喷嘴从前部标记处剪开（喷嘴直径约2mm）。如图5-375，将密封剂涂到汽缸盖部件的干净密封面上以及后部密封法兰的密封面（如图5-375中2）上。密封剂条必须厚度约为2mm。沿着螺栓孔内侧区域（如图5-375中箭头）。

    32给油道密封用O形环（仅限汽缸列1）上油，然后插入盖板部件中。盖板部件必须在涂敷密封剂后5min内安装。请立即安装盖板部件，安装所有紧固螺栓并略微拧紧。首先拧紧盖板部件／密封法兰紧固螺栓。拧紧力矩：8N·m。然后从中部向外以交叉方式拧紧覆盖件／汽缸盖紧固螺栓。拧紧力矩：8N·m。除去多余的密封剂。汽缸列1：安装凸轮轴滚子链的链条张紧器（如图5-376中箭头）。拧紧力矩：40N·m。汽缸列1和2：安装汽缸盖罩。
