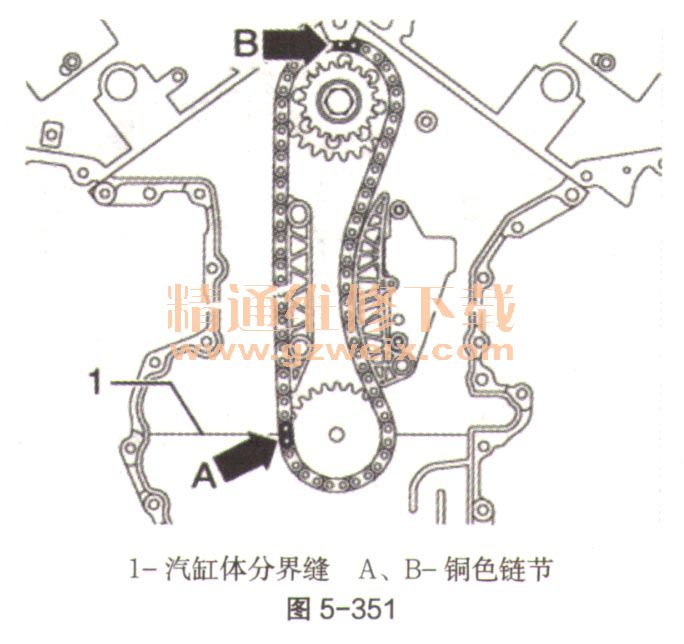

⑦安装滚子链（曲轴／中间轴）。铜色链节（如图5-351中箭头A）必须与汽缸体分界缝（如图5-351中1）对齐。铜色链节（如图5-351中箭头B）必须位于中间轴链轮的标记上方。

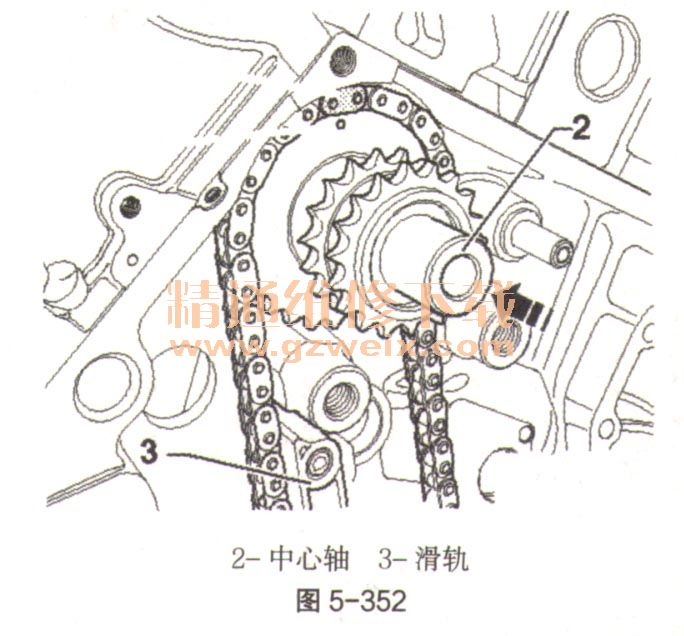

    ⑧如果滚子链与滑轨（如图5-352中3）平行，则必须将中间轴（如图5-352中2）沿箭头方向推入。

    ⑨现在将链条张紧器（如图5-353中3）连同止动垫圈一起拧上。拧紧力矩：8N·m。

    ⑩用手紧固中间轴的新紧固螺栓。左旋螺纹如图5-354中1。

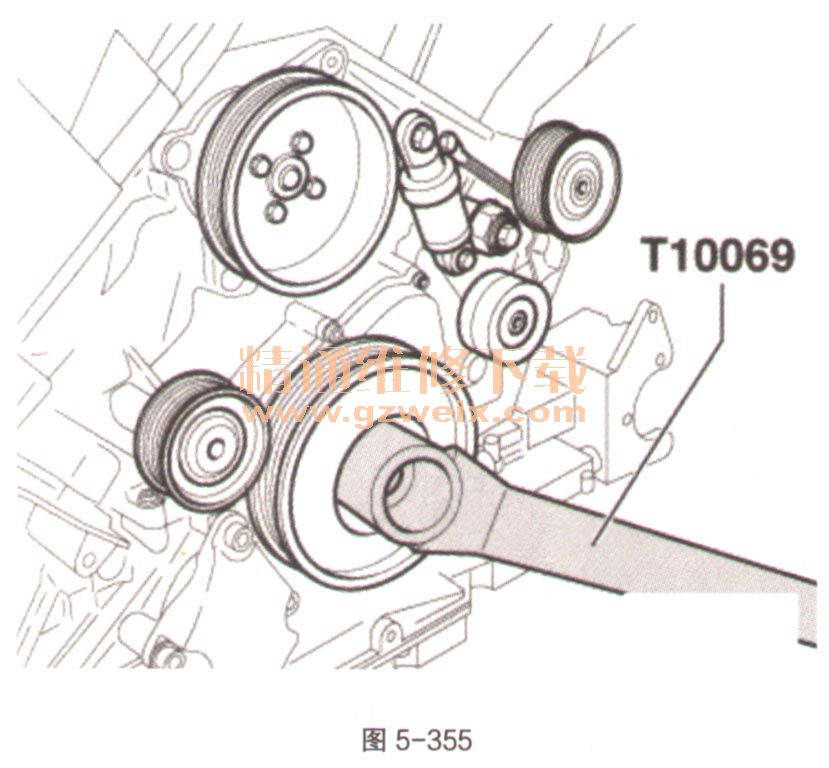

    11用固定支架T10069锁定减震器，但不要转动曲轴，如图5-355。现在通过左旋螺纹将螺栓在中间轴上以60N - m的力矩拧90° （1/4圈）。重新取下固定支架T10069。安装滚子链（汽缸列1的中间轴／凸轮轴）。

    12将滚子链（如图5-356中1）连同第一个铜色链节（如图5-356中箭头）安装到中间轴上，使得2个铜链节正好紧挨。

    13插入滑轨（如图5-357中6）。进气凸轮轴调节器可以沿两个方向转动。安装前应注意，将用于霍尔传感器的脉冲信号轮（如图5-357中1）转至限位位置。

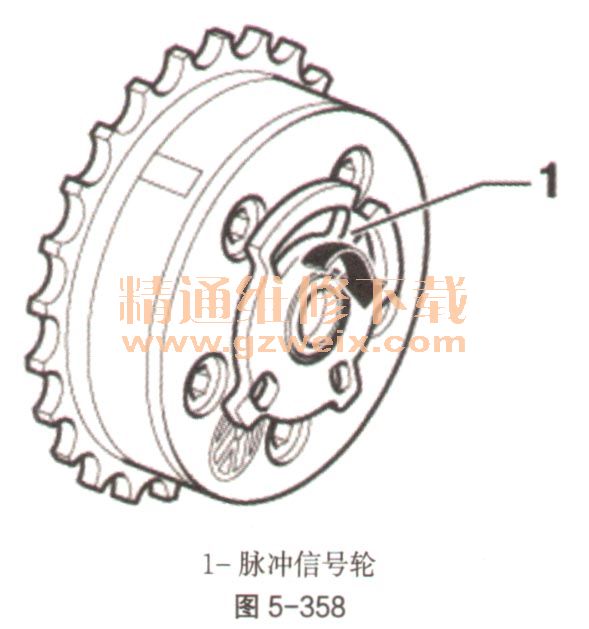

    14将脉冲信号轮（如图5-358中1）沿箭头方向转动到限位位置，然后将其固定在此位置。
