15如图5-359将凸轮轴滚子链的第二个铜链节（如图5-359中箭头）装入调节器中。此时，进气凸轮轴调节器上的标记箭头（如图5-359中1）必须要与铜链节对齐。此时，进气凸轮轴调节器必须稍稍插到凸轮轴上一些，然后用手拧紧。

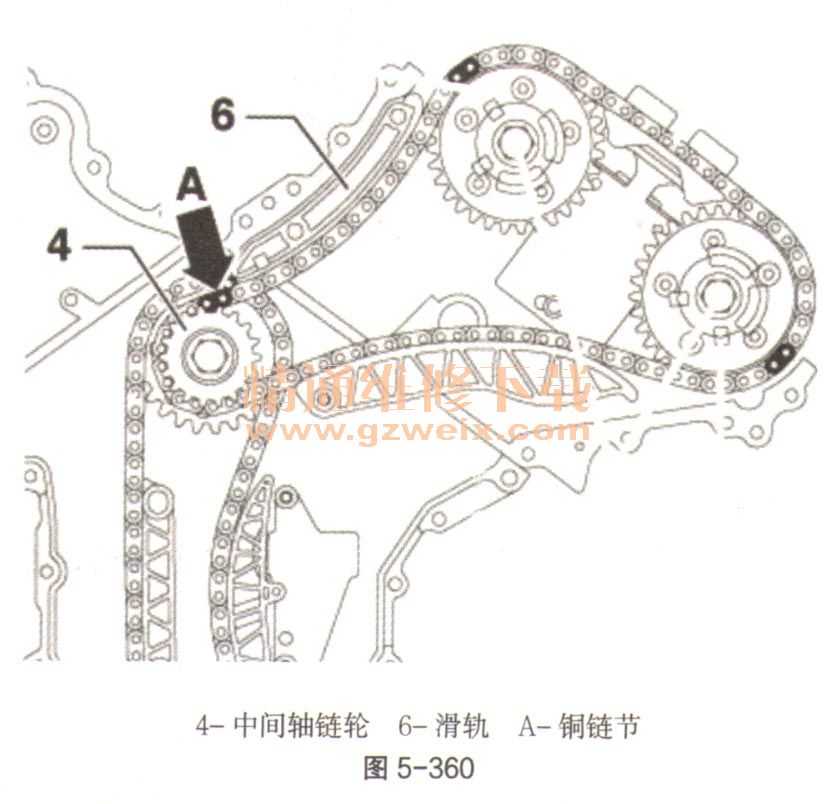

16 2个铜链节（如图5-360中箭头A）必须仍正好紧挨上方的中间轴链轮（如图5-360中4），且链条必须“张紧”贴在滑轨（如图5-360中6）上。
17现在，如图5-361，将凸轮轴滚子链的第三个铜链节（如图5-361中箭头）插到排气凸轮轴调节器上。其必须与排气凸轮轴调节器上的箭头（如图5-361中1）对齐。此时，调节器必须稍稍插到凸轮轴上一些，然后用手拧紧。

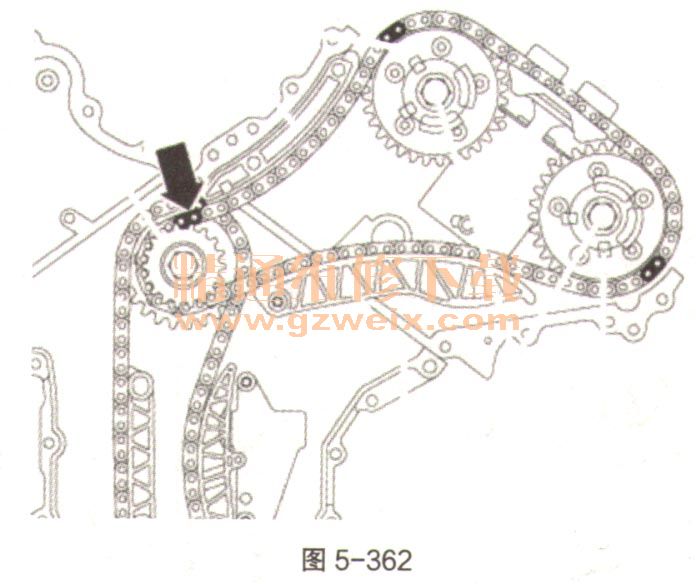

18安装滚子链（汽缸列2的中间轴／凸轮轴）。必须只能从后侧才可看见汽缸列2的将要安装的滚子链的3个铜色链节，如图5-362。

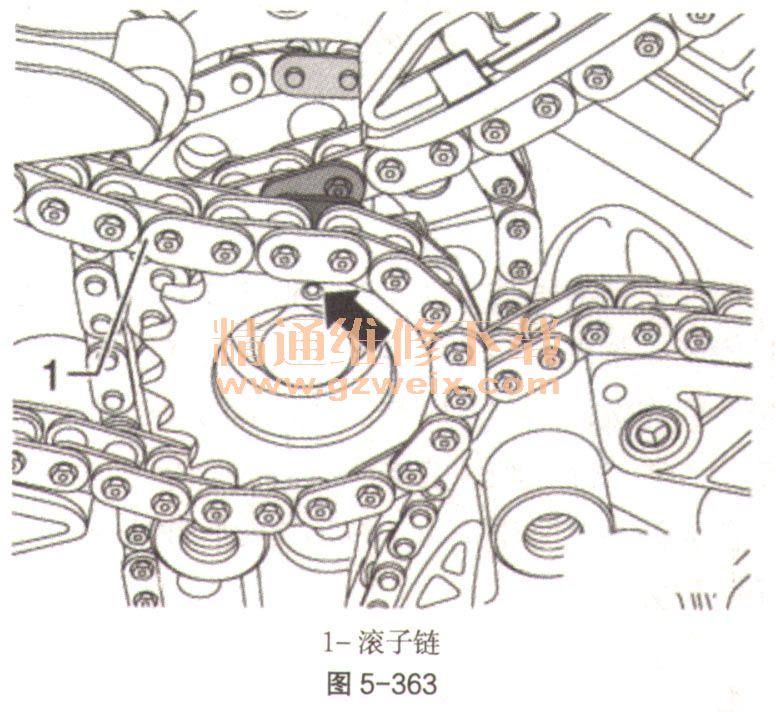

19将滚子链（如图5-363中1）连同第一个铜色链节安装到中间轴上，使得所有3个铜色链节正好紧挨。
20现在插入滑轨（如图5-364中6）。现在将链条“绷紧”，穿过中间轴穿到滑轨上。

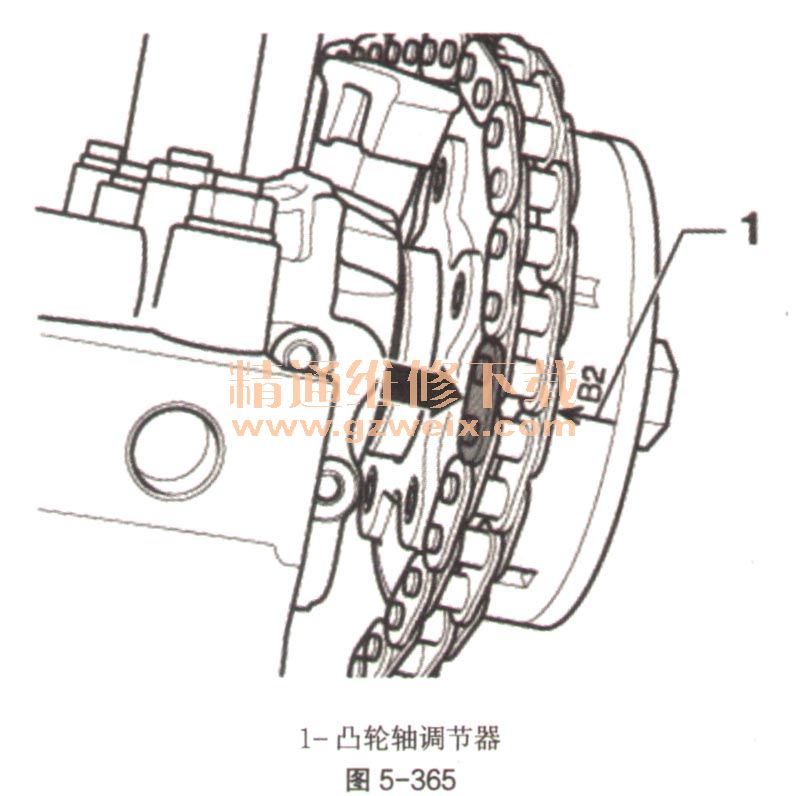

21将第二个铜色链节（如图5-365中箭头）插到排气凸轮轴调节器（如图5-365中1）的标记齿“B2”处。此时，调节器必须稍稍插到排气凸轮轴上一些，然后用手拧紧。
22确定滚子链（如图5-366中1）是绷紧地穿过滑轨（如图5-366中6）的，且没有任何下垂现象。现在按以下方式安装汽缸列2的进气凸轮轴调节器。进气凸轮轴调节器可以沿两个方向转动。安装前应注意，将用于霍尔传感器的脉冲信号轮转至限位位置。
