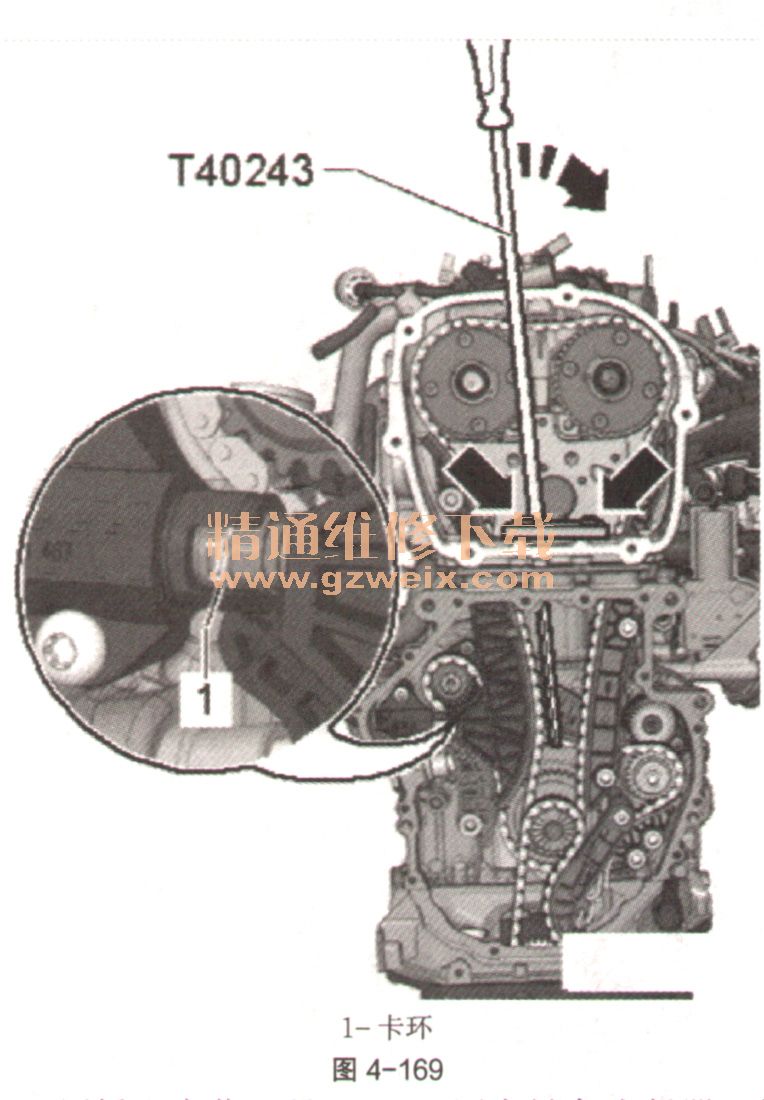

b.型号2。拧入装配杆T40243，如图4-169中箭头。将链条张紧器的卡环（如图4-169中1）压到一起并固定。将装配杆T40243沿箭头方向缓慢地按压并固定。

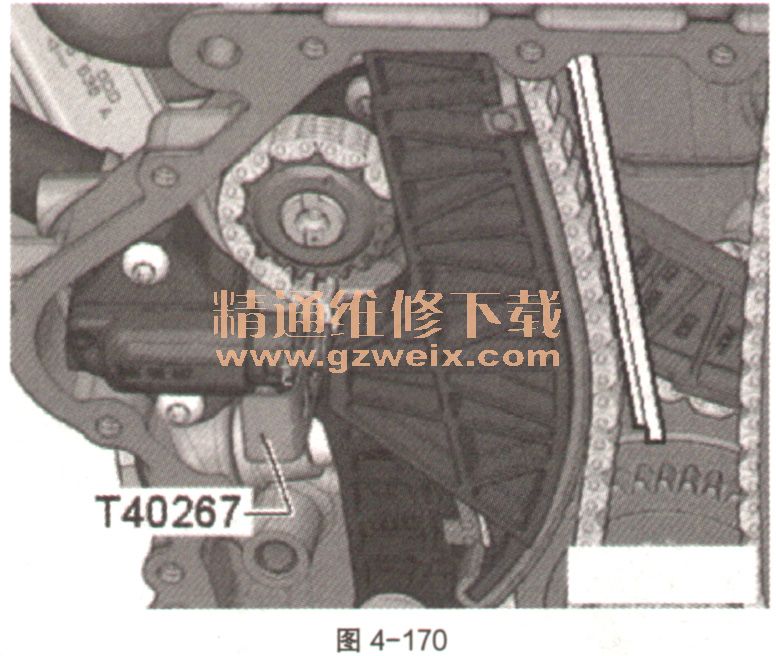

用插入定位工具T40267固定链条张紧器，如图4-170。

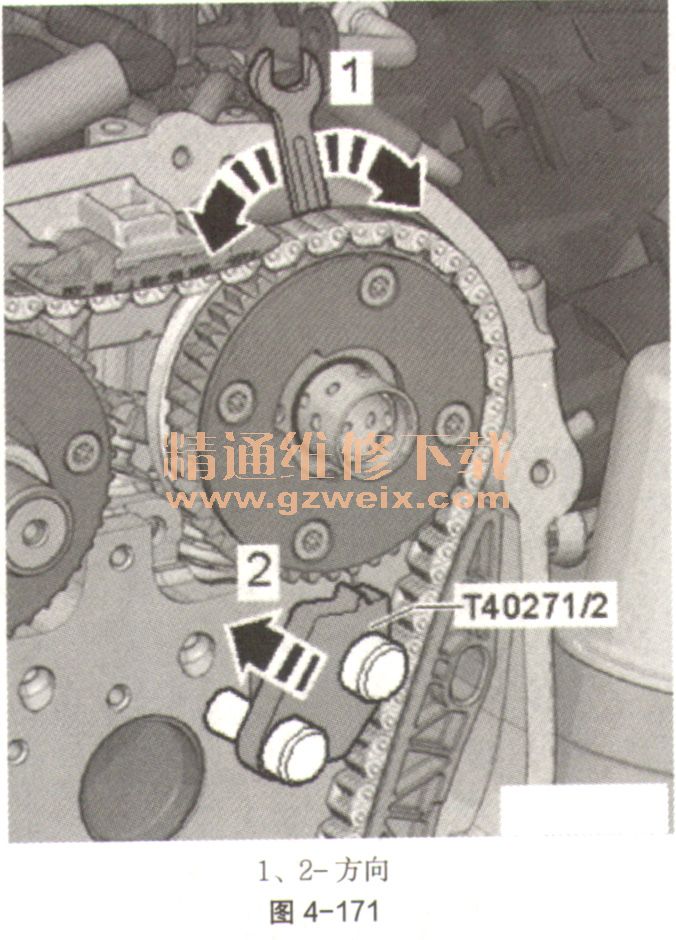

⑧所有车型：拆卸装配杆T40243。将凸轮轴固定装置T40271/2拧到汽缸盖上，沿如图4-171中箭头方向2推人链轮啮合齿中，必要时用扳手拧转进气凸轮轴如图箭头方向1方向。
⑨有螺丝刀间隙时。

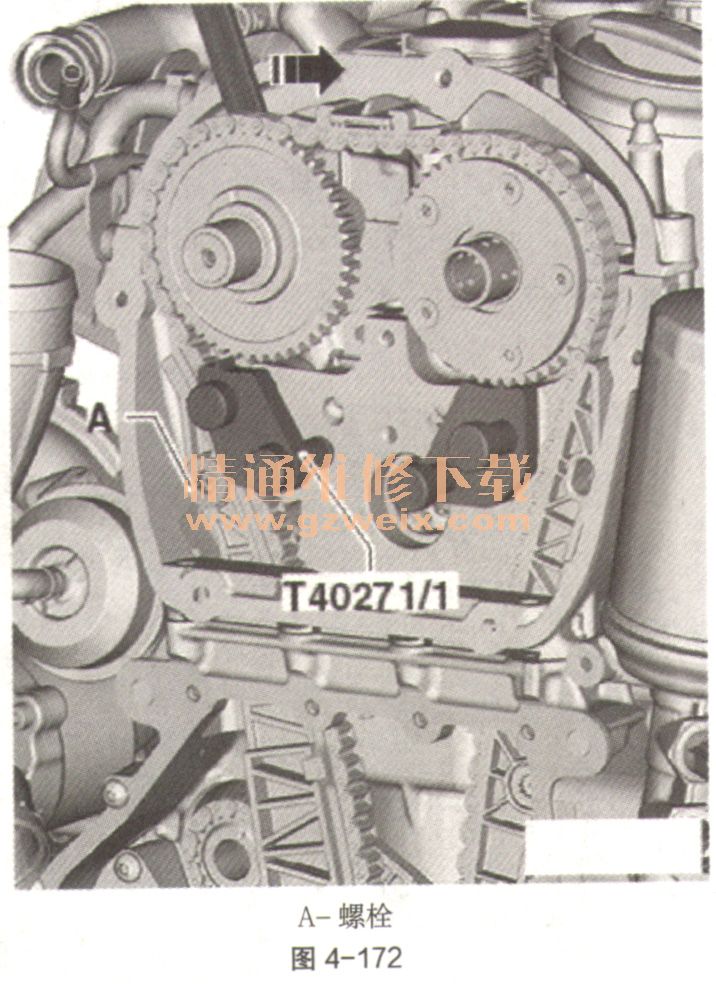

a．将凸轮轴固定装置T40271/1拧到汽缸盖上，如图4-172。凸轮轴用开口扳沿顺时针方向（如图4-172中箭头）把定。拧出螺栓（如图4-172中A）并安装张紧轨，此时继续要把定凸轮轴。
b．将凸轮轴固定装置T40271/1推人链轮啮合齿（如图4-173中2）。在必要时，沿顺时针方向（如图4-173中1）继续旋转排气凸轮轴，直到可以推人凸轮轴固定装置。在链轮之间凸轮轴正时链必须为“松动状态”。

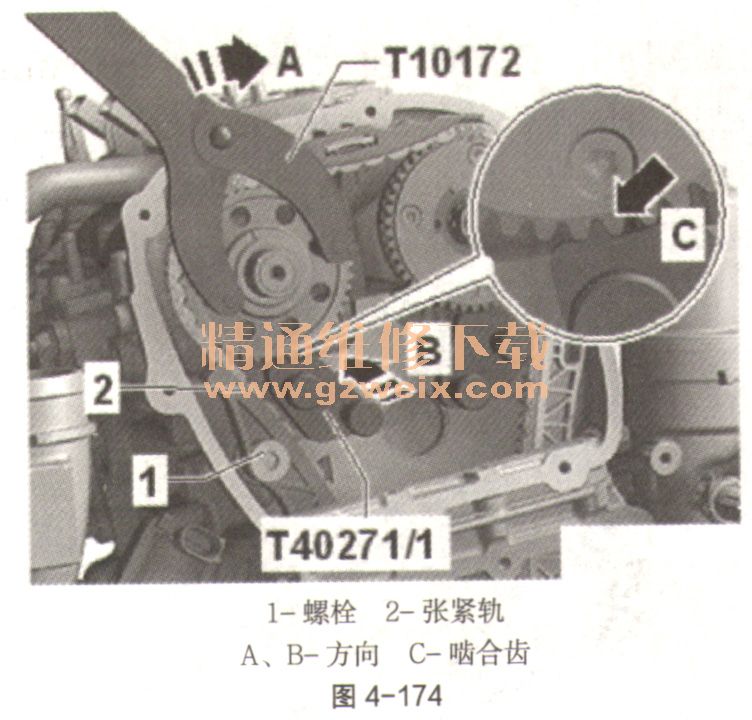

⑩没有螺丝刀间隙时，将凸轮轴固定装置T40271/1拧到汽缸盖上，如图4-174。接下来的工作步骤需要有另一位机工协助。将排气凸轮轴用反向固定器T10172 A沿箭头方向（如图4-174中A）把定。拧出螺栓（如图4-174中1），将张紧轨（如图4-174中2）向下推。将排气凸轮轴顺时针（如图4-174中箭头方向A）继续旋转，直到凸轮轴固定装置T40271/1能够沿如图4-174中箭头方向B推人链轮啮合齿（如图4-174中C）。
11所有车型：用螺丝刀打开卡子，拆下上部滑轨（如图4-175中箭头），将滑轨向前推开。
12拧出螺栓（如图4-176中A），拆下凸轮轴正时链的滑轨，取下正时链。
（3）安装。
①提示：正时链的彩色链节必须定位在链轮的标记上。将正时链放到进气凸轮轴上。将正时链置于排气凸轮轴上。将正时链放到曲轴上并固定，如图4-177。

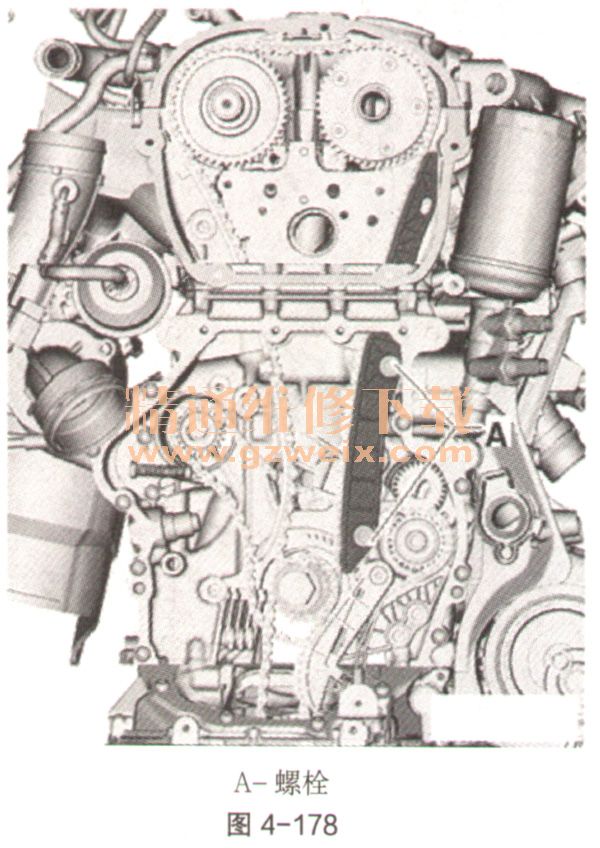

②安装凸轮轴正时链滑轨并拧紧螺栓（如图4-178中A）。
