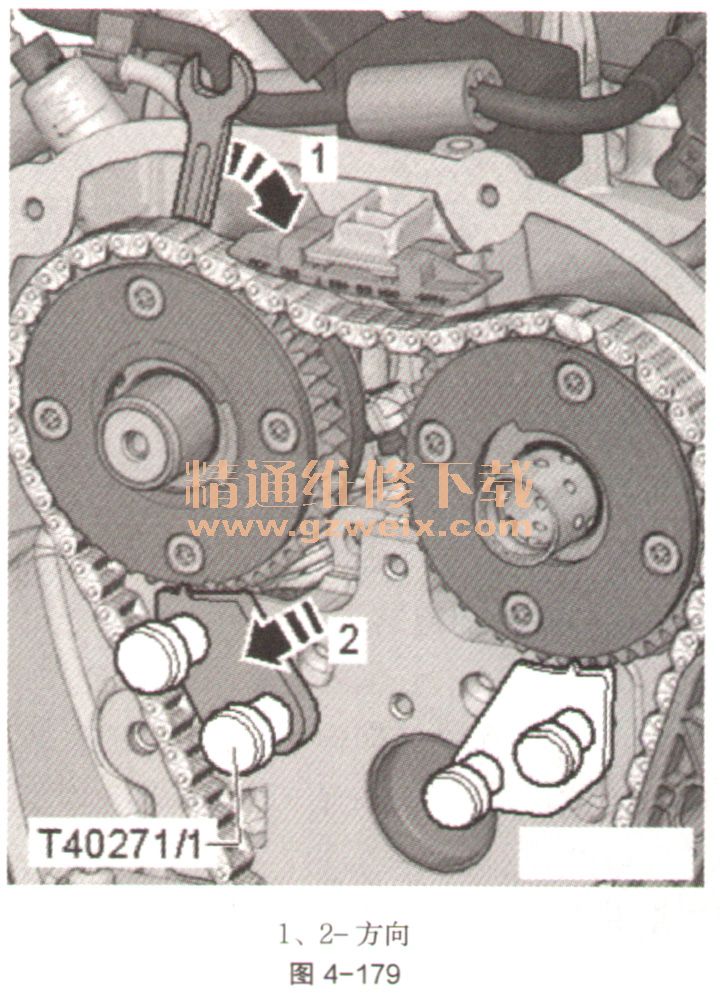

③有螺丝刀间隙时，需要另一位机工帮助固定排气凸轮轴。沿箭头方向（如图4-179中1）缓慢转动排气凸轮轴，直到可以将凸轮轴固定装置T40271/1从链轮的啮合齿中拉出。小心地给凸轮轴松绑，直到凸轮轴正时链贴在滑轨上部。在该位置上固定凸轮轴。在安装张紧轨前，务必检查有色的链节是否与曲轴上的标记对齐。

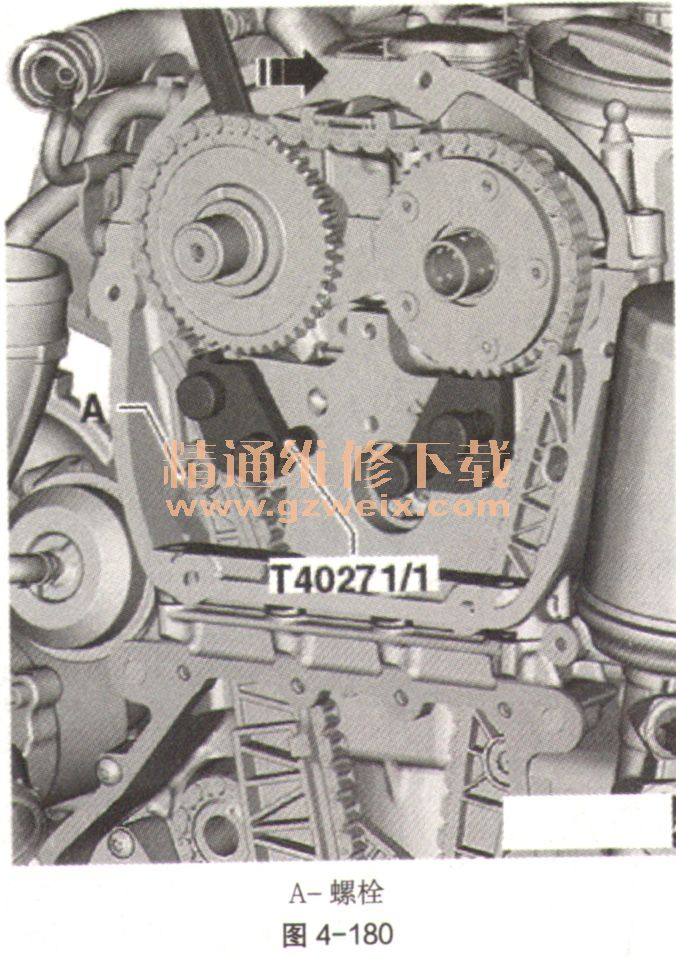

④继续固定凸轮轴并安装凸轮轴正时链的张紧轨。拧紧螺栓（如图4-180中A）。拆卸凸轮轴固定装置T40271/1。
⑤安装上部滑轨（如图4-181中箭头）。

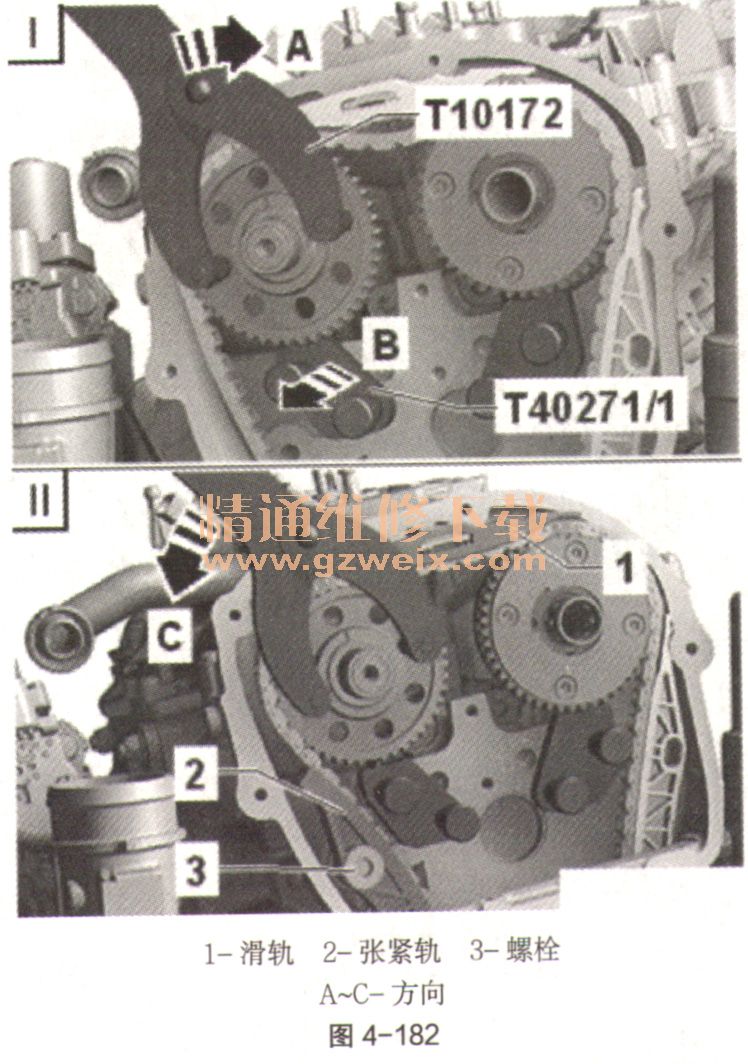

⑥没有螺丝刀间隙时，接下来的工作步骤需要有另一位机工协助。将排气凸轮轴用反向固定器T10172沿如图4-182中箭头方向A略微转动，并将凸轮轴固定装置T40271/1从链轮的啮合齿中推出（如图4-182中箭头方向B）。将凸轮轴沿方向（如图4-182中C）松开，直到正时链紧贴到滑轨（如图4-182中1）上。将凸轮轴固定在这个位置，拧上张紧轨（如图4-182中2）并拧紧螺栓（如图4-182中3）。

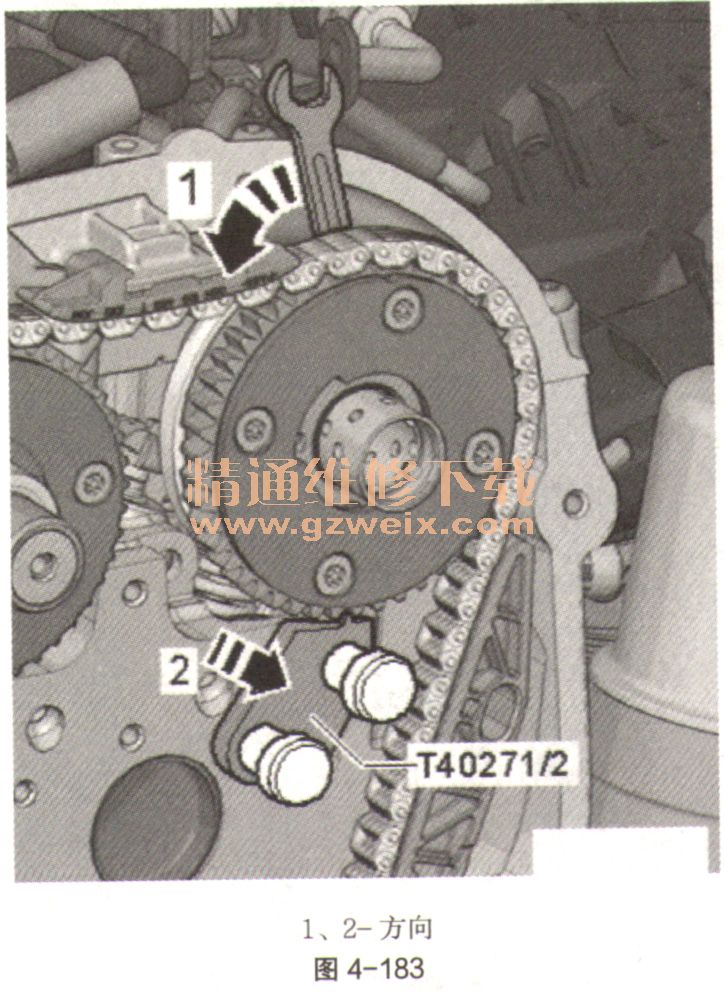

⑦所有车型：沿如图4-183中箭头方向1旋转进气凸轮轴，将凸轮轴固定装置T40271/2推出链轮的啮合齿中（如图4-183中箭头方向2）并松开凸轮轴。拆卸凸轮轴固定装置T40271/2。
⑧检查有颜色的链节与标记的位置，如图4-184。
⑨安装油泵和链条张紧器的驱动链。紧固螺栓（如图4-185中1）并除去固定销T40011。
⑩拧入并拧紧螺栓（如图4-186中箭头）。
11用发动机油给开孔（如图4-187中箭头）上油。

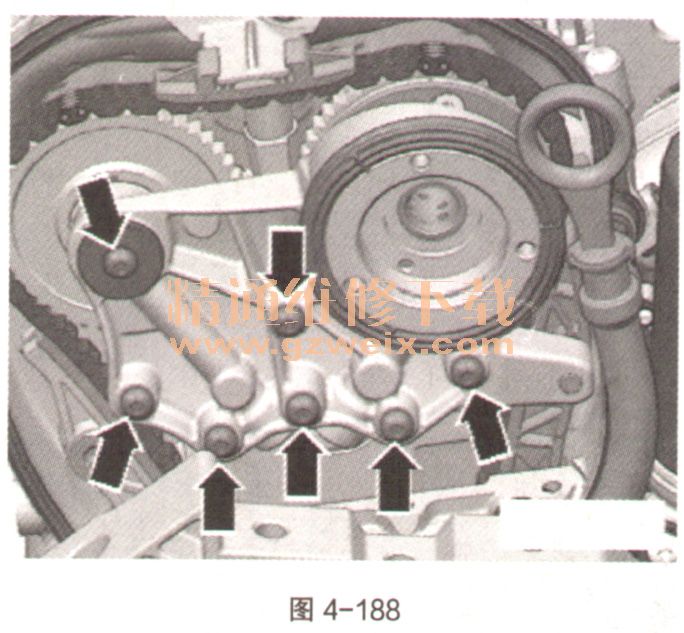

12套上轴承桥并用手拧紧螺栓（如图4-188中箭头）。根据型号的不同，取下定位销T40011或插入定位工具T40267。拧紧轴承轴的螺栓。安装控制阀。

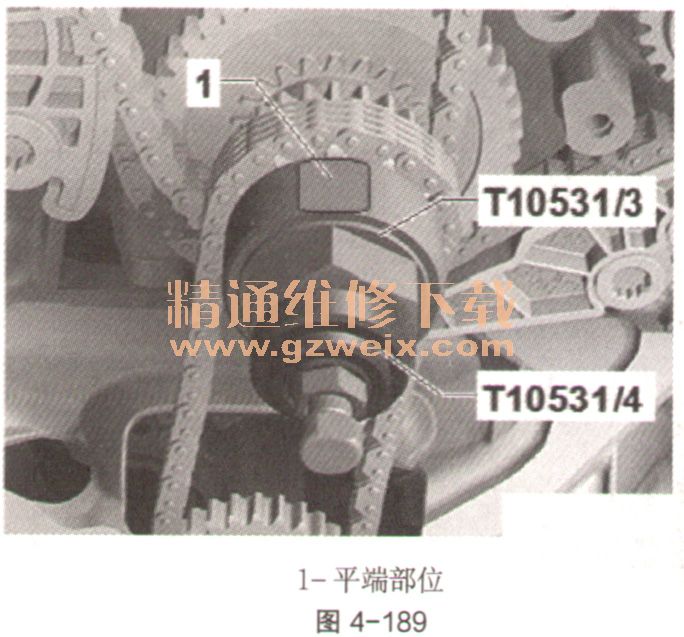

13装上旋转工具T10531/3。在“上止点位置”平端部位（如图4-189中1）指向上方。拧上带肩螺母T10531/4。用开度为32开口扳沿发动机运行方向将曲轴全转2圈。因为传动比的原因，有色的链节在发动机转动之后不再对齐。
14其余的组装工作以相反的顺序进行。同时要注意下列事项。
15安装正时链的下部盖板。
16安装正时链的上部盖板。
17安装多楔带的张紧装置。
18安装多楔带。
19调整动力机组支承。
