⑨以20N·m的力矩将固定螺栓3242（如图4-349）拧入孔中，必要时稍微来回转动曲轴，以便完全对准螺栓。

    ⑩沿如图4-350中箭头方向按压凸轮轴正时链链条张紧器的张紧轨，并用定位销T40316（如图4-350中位置1）卡住链条张紧器。拧出导向销（如图4-350中2）并取下张紧轨。对于用过的凸轮轴正时链，转动方向相反时有损坏的危险。为重新安装用颜色通过箭头标记凸轮轴正时链的转动方向。11旋出防弹出件的螺栓（如图4-351中箭头）。



    12从凸轮轴中取出调节销T40060。拧出螺椒如图4-352中箭头）。

    13拧出螺栓。取下凸轮轴链轮和凸轮轴正时链。
   （3）安装。

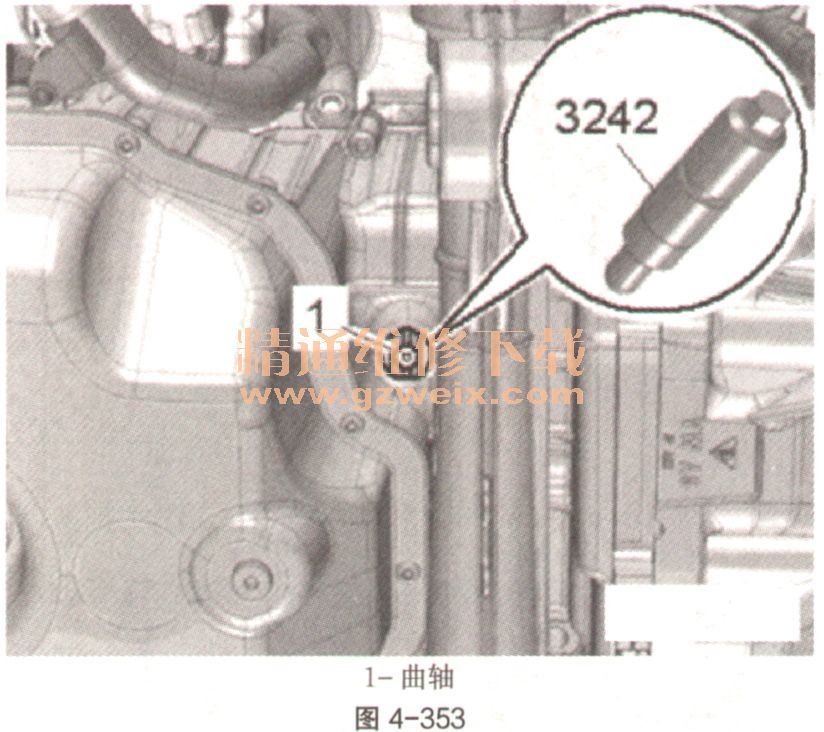

    ①将曲轴（如图4-353中1）用固定螺栓3242固定在“上止点”位置。更新拧紧时需要继续旋转一个角度的螺栓。

    ②检查2个汽缸盖的凸轮轴是否在“上止点”位置上。凸轮轴必须能用调节销T40060卡止。调节销T40060上的销轴（如图4-354中箭头）必须垂直于汽缸列1（右侧）凸轮轴的中心线。

    ③调节销T40060上的销轴（如图4-355中箭头）必须垂直于汽缸列2（左侧）凸轮轴的中心线。从凸轮轴中取出调节销T40060。

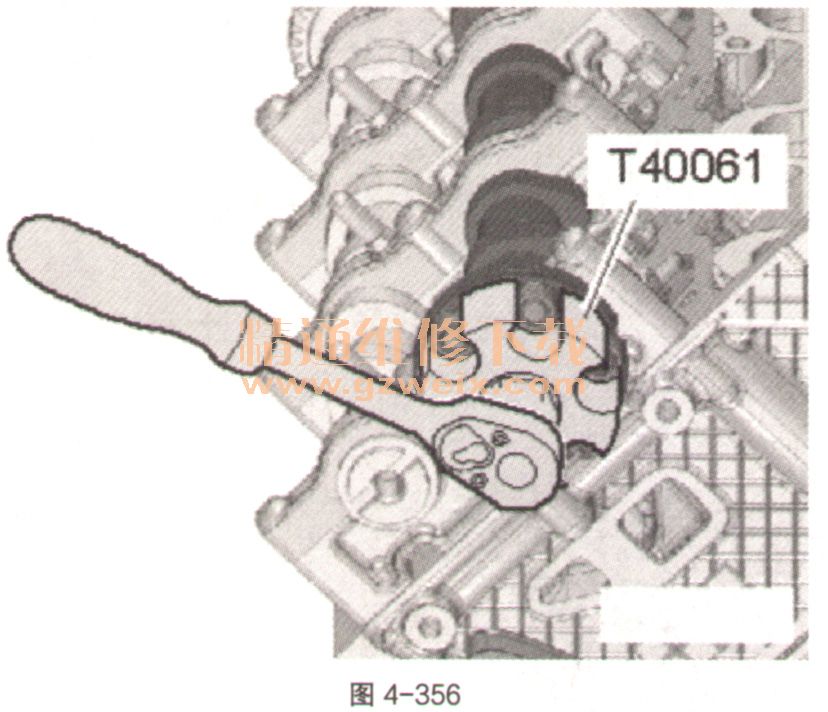

    ④气门和活塞头有损坏的危险。如要旋转凸轮轴，活塞不允许停在“上止点”。如果无法卡住凸轮轴，可以用适配接头T40061略微校正凸轮轴位置，为此将凸轮轴链轮的螺栓拧入凸轮轴内，如图4-356。
