⑤装上左侧凸轮轴链轮和凸轮轴正时链。凸轮轴链轮上的长孔必须位于凸轮轴螺纹孔的中间位置。先拧入凸轮轴链轮的两个螺栓（如图4-357中1），不要拧紧。凸轮轴链轮必须在凸轮轴上还能转动并且不得翻转。用调节销T40060卡住左侧凸轮轴。调节销T40060上的销轴（如图4-357中箭头）必须垂直于凸轮轴的中心线。

    ⑥装上右侧凸轮轴链轮和凸轮轴正时链。凸轮轴链轮上的长孔必须位于凸轮轴螺纹孔的中间位置。先拧入凸轮轴链轮的2个螺栓（如图4-358中1），不要拧紧。凸轮轴链轮必须在凸轮轴上还能转动并且不得翻转。用调节销T40060卡住右侧凸轮轴。调节销T40060上的销轴（如图4-358中箭头）必须垂直于凸轮轴的中心线。

    ⑦用导向销（如图4-359中2）拧紧张紧轨。将定位销T40316（如图4-359中位置1）从标定孔中拉出，以便松开右侧链条张紧器。

    ⑧松开螺栓（如图4-360中2）。将平衡轴（如图4-360中3）用柴油喷射泵定位销3359固定。如必要，拧出螺栓，使平衡轴就位。螺栓（如图4-360中2）松松拧入。链轮（如图4-360中1）必须在平衡轴上还能转动且不得倾斜。

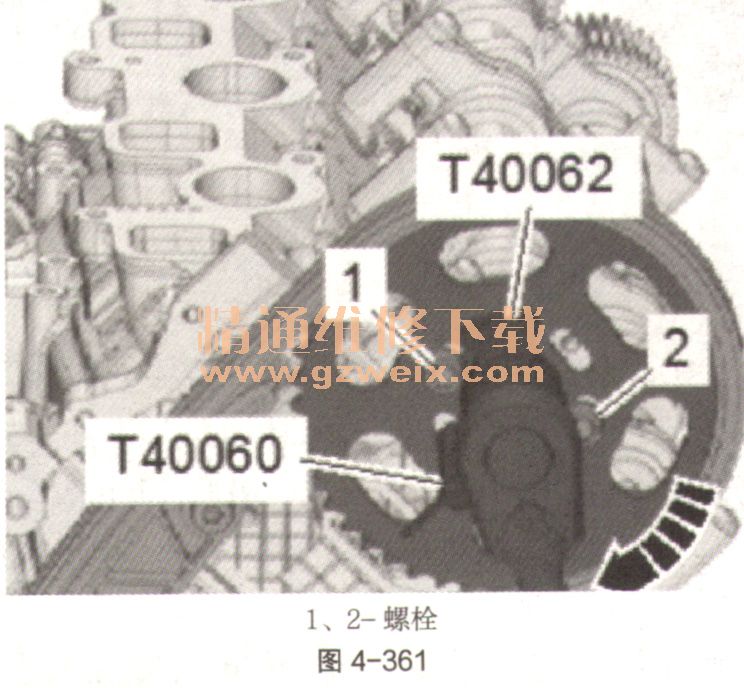

    ⑨由另一机械工将右侧凸轮轴链轮用适配接头T40062和扭矩扳手以20N·m的力矩顺时针（如图4-361中箭头）预紧并保持预紧状态。将螺栓（如图4-361中1和2）拧紧到右侧凸轮轴链轮上。

    ⑩继续保持张紧，并拧紧右侧凸轮轴链轮上的螺栓（如图4-362中1）。

    11拧紧用于平衡轴（如图4-363中3）的链轮（如图4-363中1）的螺栓（如图4-363中2）。拆除柴油喷射泵定位销3359、适配接头T40062和调整销T40060。拧紧左右凸轮轴链轮的剩余螺栓。

    12取下固定螺栓3242，如图4-364。
