（二）检查凸轮轴的配气相位
（1）需要的专用工具：11 0 300、114 281、114 282和114 285。
①关闭发动机时，进气和排气调整装置一般都锁定在起始位置。为避免配气相位的调整有误，必须检查调整装置的锁止件，如有必要，旋转凸轮轴进行连锁。
②为了在进气凸轮轴的双平面段上定位专用工具114281，可以触碰汽缸1节气门复位弹簧。专用工具114281按照下列说明进行修整。检测汽缸1中间杠杆上节气门复位弹簧的灵活性。修整专用工具114281。如图2-109，专用1具114281上的倒角在50mm长和8.5mm宽的区域进行修整。
③将专用工具114281上的倒角修正为8.5 mm，如图2-110。
（2）需要的准备工作。
①拆下汽缸盖罩。
②拆发动机防护板。
（3）拆卸方法。
①沿箭头方向拆卸锁止件（如图2-111中1）。安装说明：向外部安装带孔的锁止件（如图2-111中1）。
②将中心螺栓上的曲轴转到上止点位置。将专用工具110300沿箭头方向推入标定孔并固定曲轴，如图2-112。当用专用工具110300在正确的标定孔上固定好飞轮时，就不能再通过中心螺栓移动发动机。

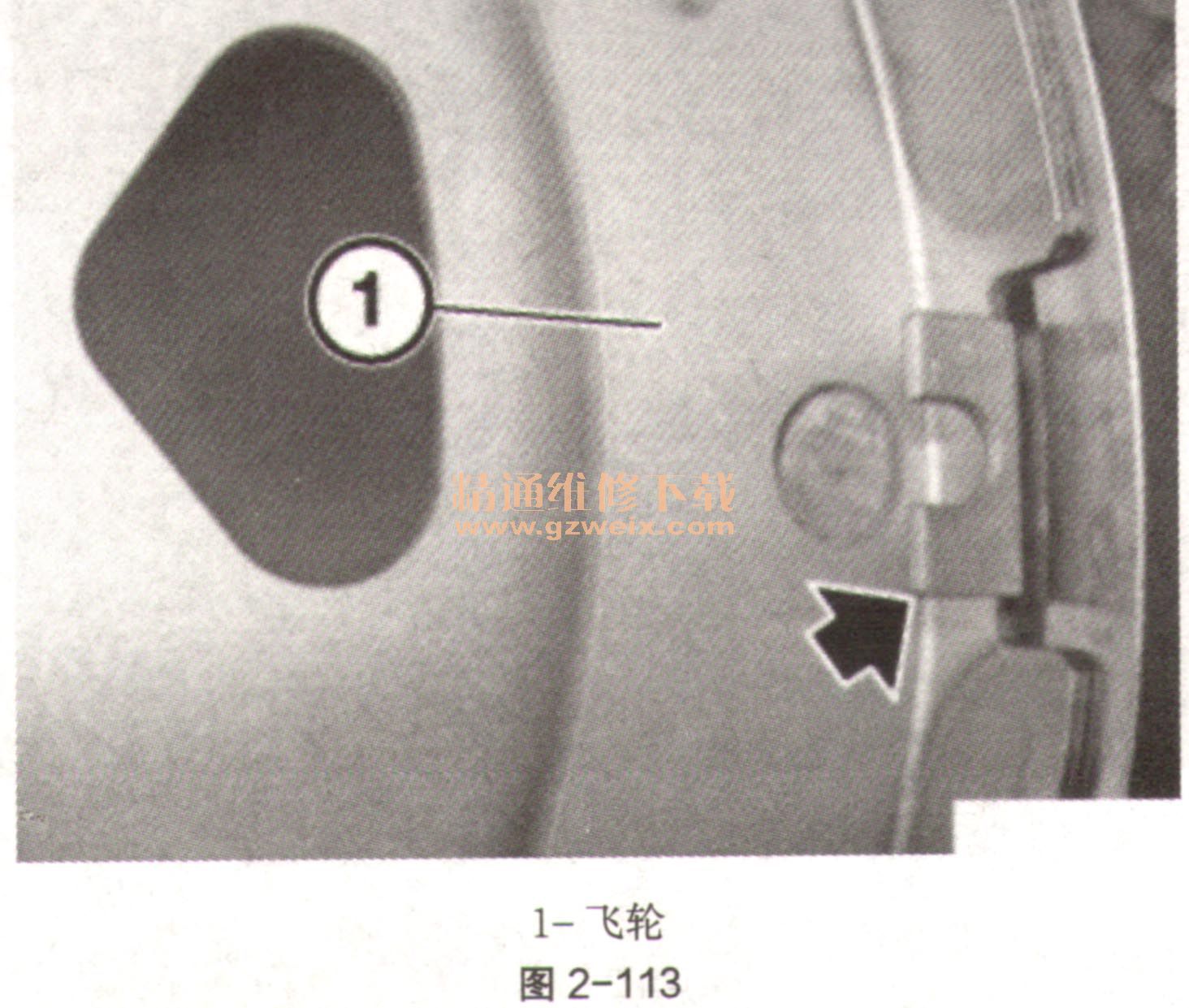

③装配自动变速器的车辆只能在飞轮（如图2-113中1）上预先规定的位置进行修整（参见箭头）。

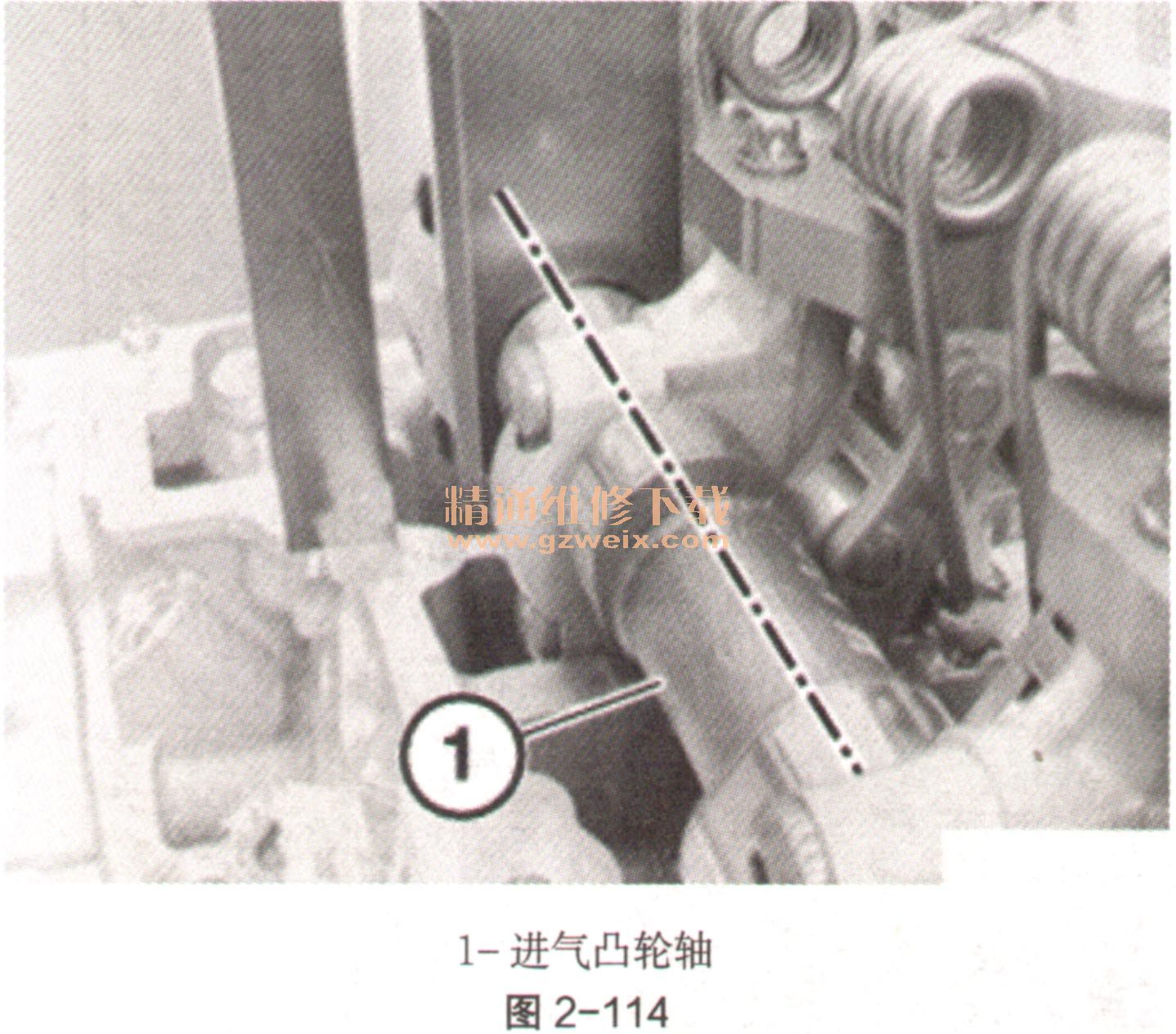

④在汽缸1处于点火上止点位置时，进气凸轮轴（如图2-114中1）的凸轮斜着向上部。
⑤在汽缸1处于点火上止点位置时，排气凸轮轴（如图2-115中1）的凸轮斜着向上部。
⑥当进气和排气凸轮轴上的零件号码（如图2-116中1）或读取设码编号朝上部时，说明配气相位正确。
⑦将专用工具114285用螺栓（如图2-117中1）固定在汽缸盖上。将专用工具114282垫到进气凸轮轴侧下面。将修整过的专用工具114281放入在进气凸轮轴。将专用工具114281放入排气凸轮轴上。

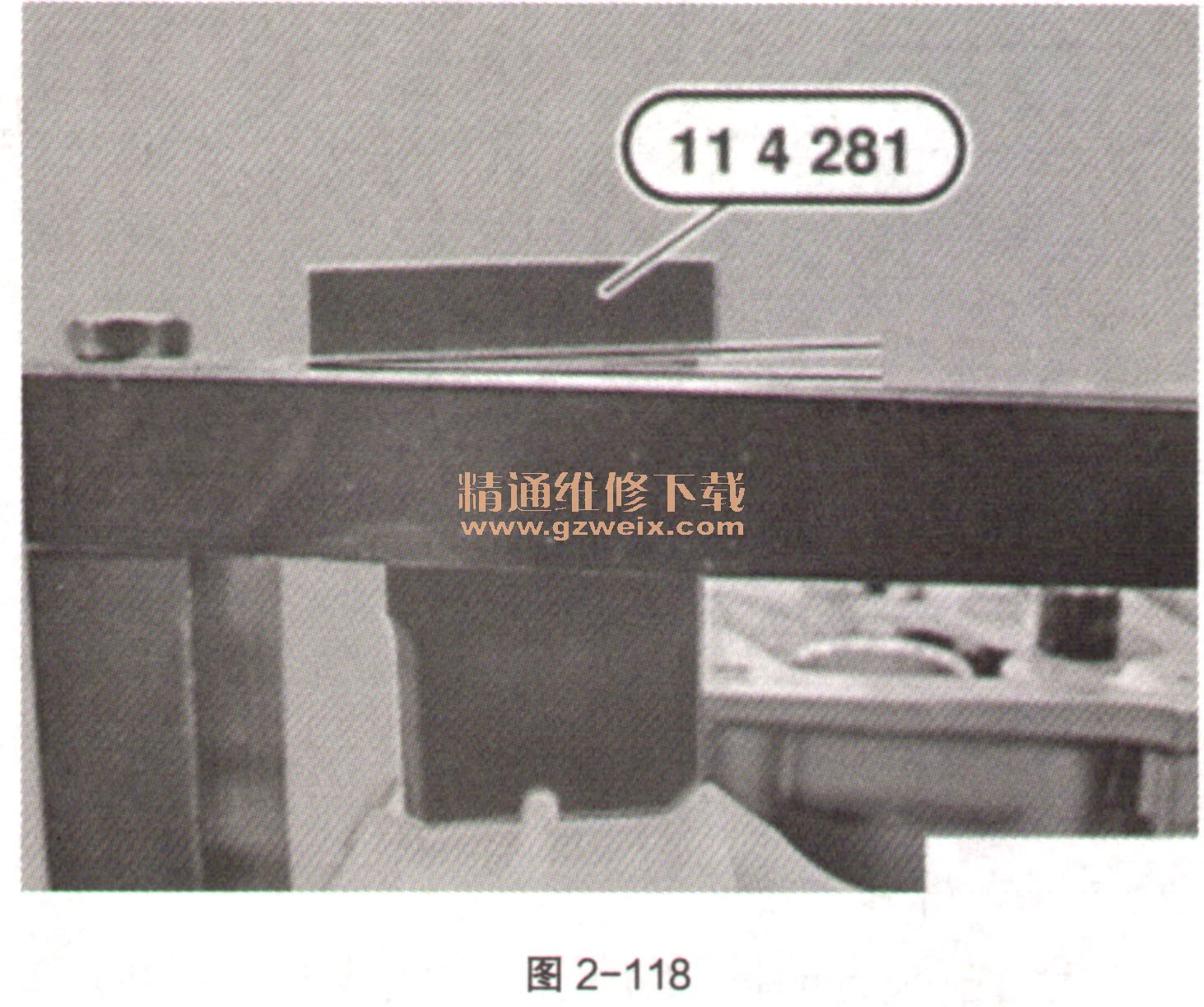

⑧当专用工具114281面向进气侧略微立起时，排气凸轮轴的配气相位正确，如图2-118。
⑨当专用工具114281面向进气侧略微立起时，进气凸轮轴的配气相位正确，如图2-119。
⑩将专用工具11 4 281手动沿箭头方向旋转至极限位置，必须都放置在专用工具11 4 285上，如图2-120。
11如有必要，调整配气相位。
12装配好发动机。
