（三）调整凸轮轴的配气相位
（1）需要的专用工具：00 9 120、00 9 250、114280、114281、114282、114285、11429。和119340。为了在进气凸轮轴的双平面段上定位专用工具114281，可以触碰第1缸节气门复位弹簧。将专用工具114 281按照以下说明进行修整。
（2）需要的准备工作。
①拆下汽缸盖罩。
②检查配气相位。
（3）拆卸方法。

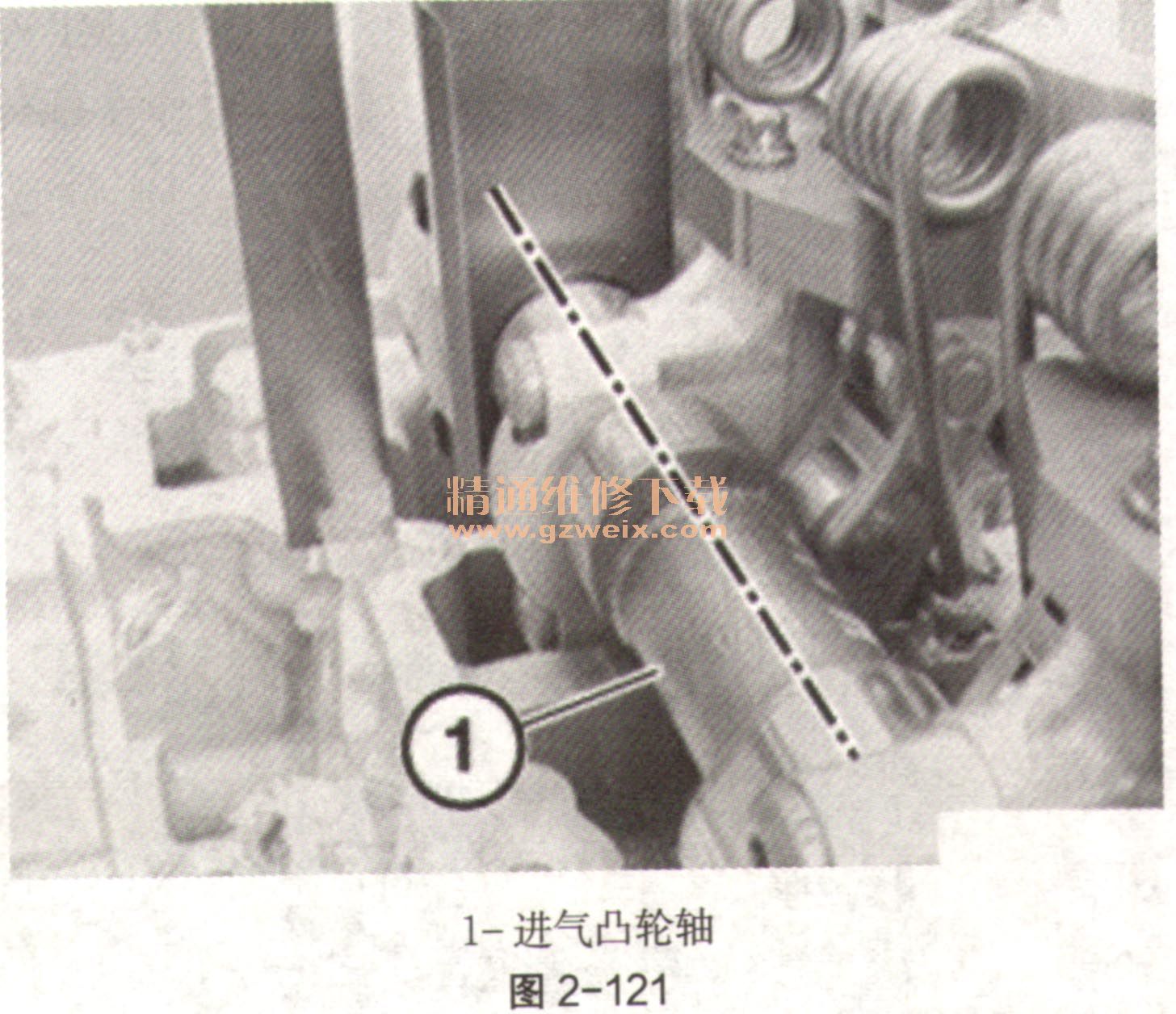

①当第1缸处于点火上止点位置时，第1缸上进气凸轮轴（如图2-121中1）的凸轮倾斜朝上部。
②在1缸处于点火上止点位置时，排气凸轮轴 （如图2-122中1）的凸轮斜着向上部。

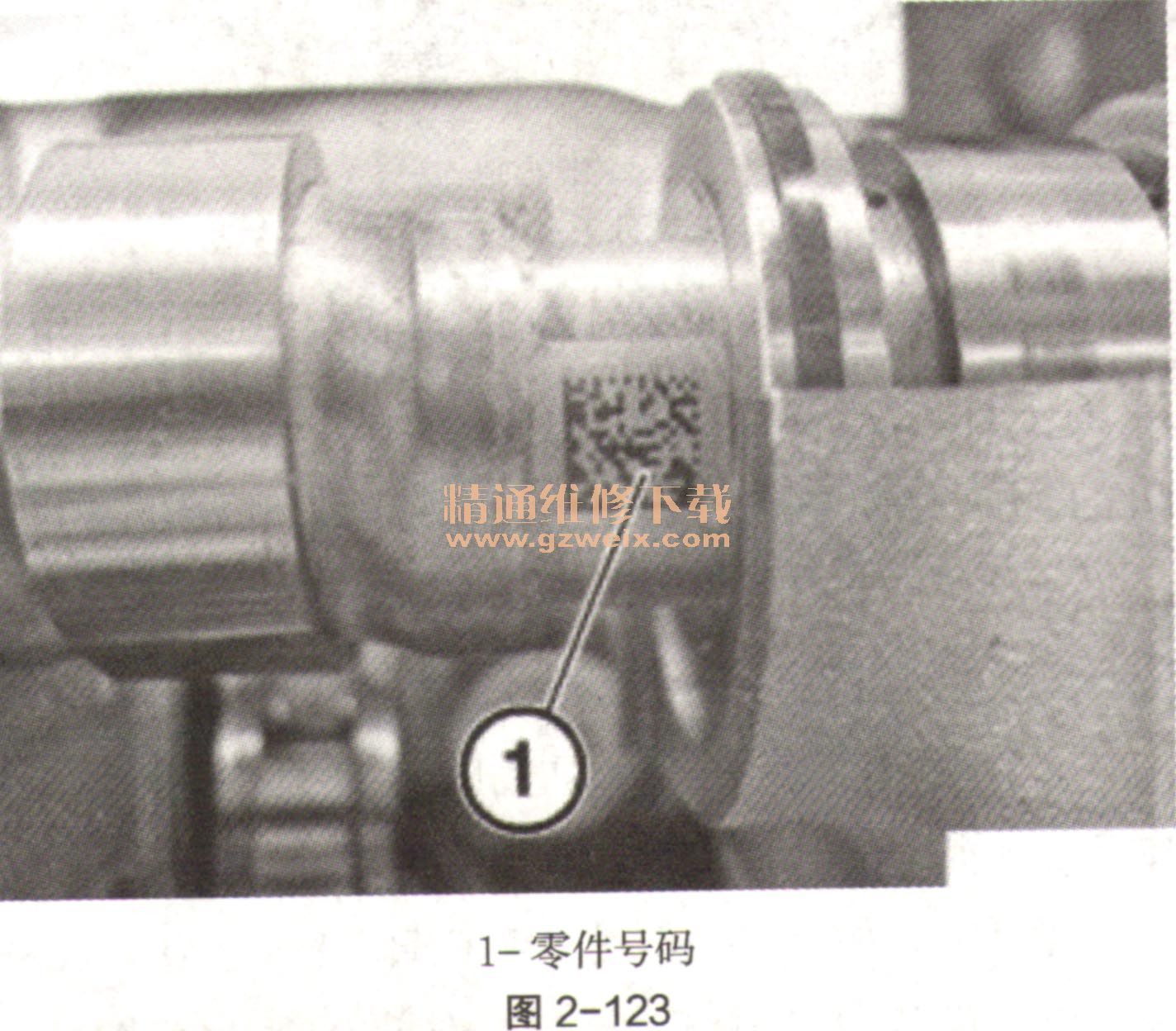

③进气和排气凸轮轴上的零件号码（如图2-123中1）朝上部。

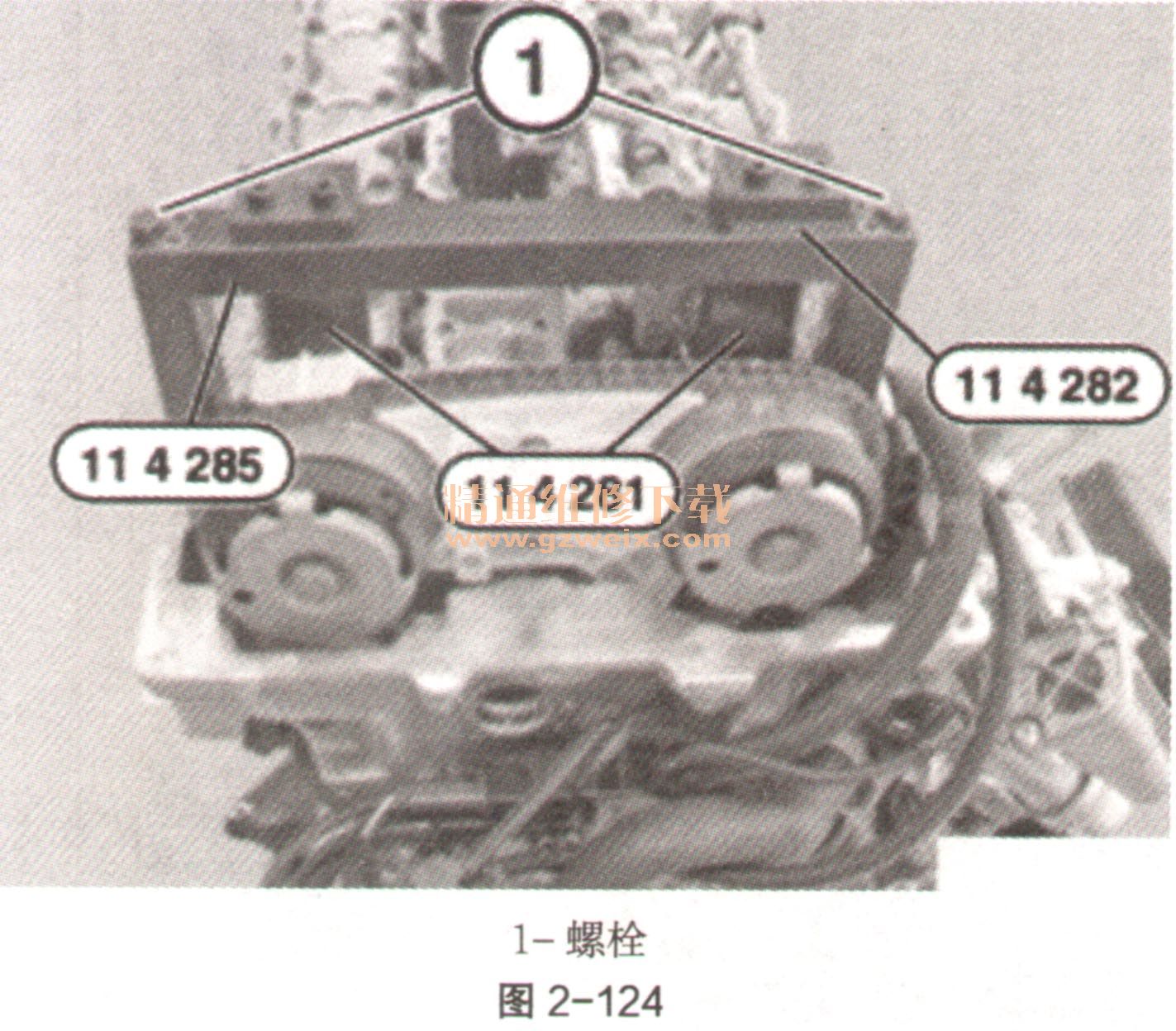

④将专用工具114285用螺栓（如图2-124中1）固定在汽缸盖上。将专用工具114282垫到进气凸轮轴侧下面。将修整过的专用工具114281安装在进气凸轮轴。将专用工具114281安装在排气凸轮轴上。
⑤ VANOS调整装置的中心螺栓（如图2-125中1和2）只能使用专用工具114280松开。松开中心螺栓。

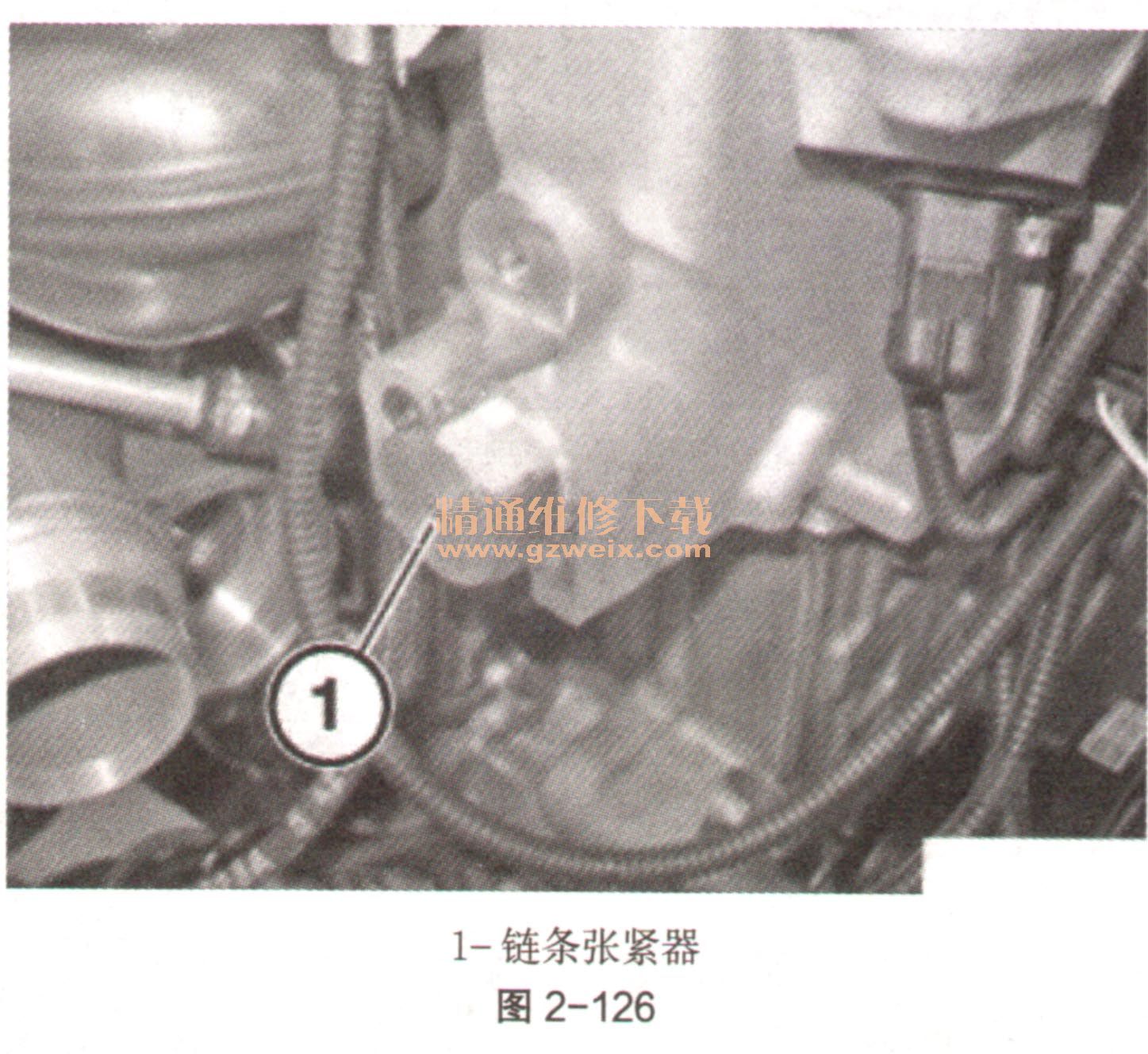

⑥松开链条张紧器（如图2-126中1）。随时准备好抹布，在松开螺栓后会流出少量的发动机机油，确保发动机机油不会流到皮带传动机构上。更新密封环。
⑦沿箭头方向扭转多级传感轮（如图2-127中2），直到专用工具114 290上的定位销（如图2-127中1）一致。沿箭头方向将专用工具114 290推入。

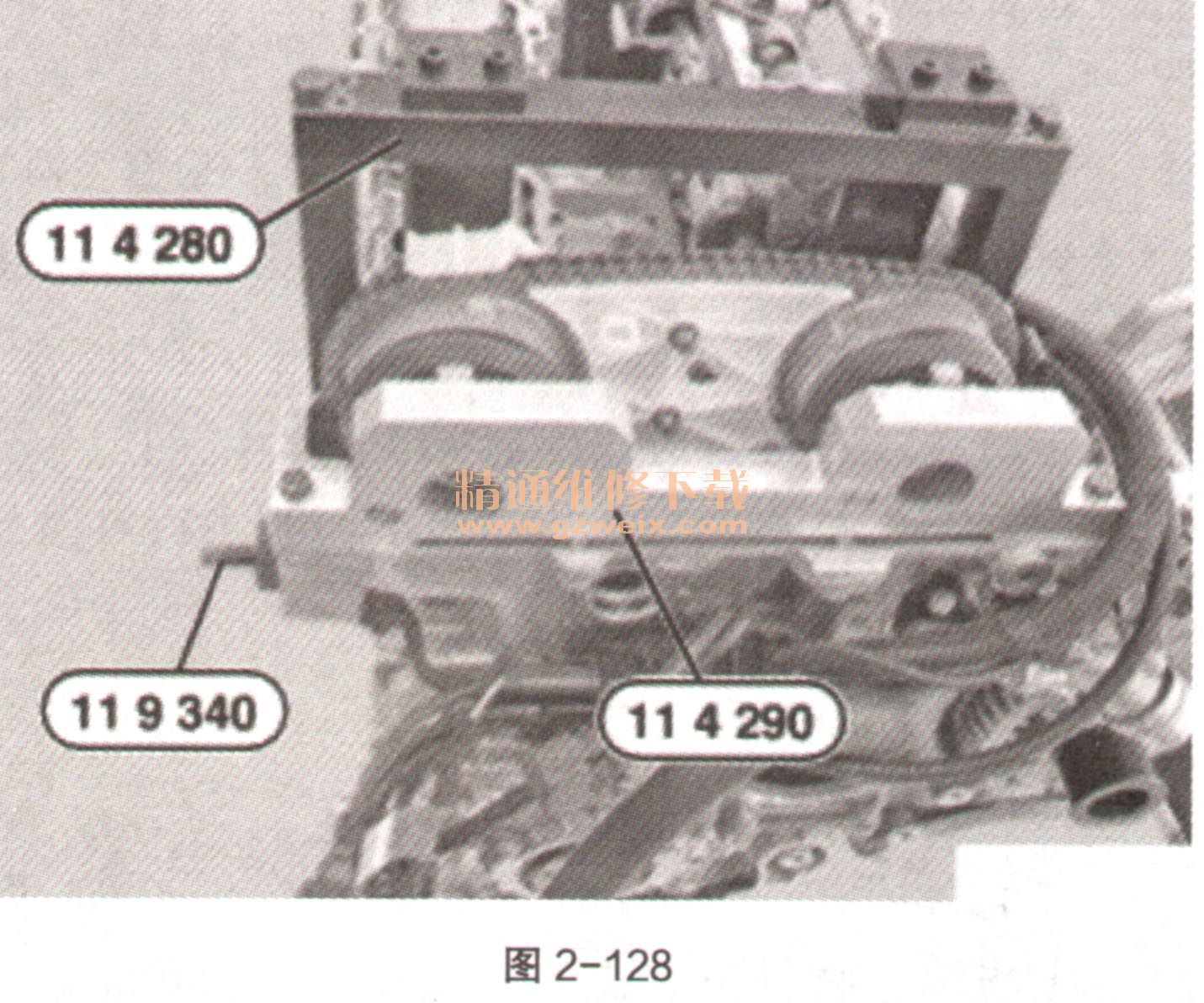

⑧使用螺栓固定专用工具11 4 290，如图2-128。更换2个中心螺栓。旋入2个中心螺栓。将2个中心螺栓旋转90°。将专用工具11934。旋入汽缸盖。
⑨使用专用工具11 9 340和009250（如图2-129）将正时链预紧至0.6N·m。
⑩进气调整装置的中心螺栓必须使用专用工具009120固定，如图2-130。
11排气调整装置的中心螺栓必须使用专用工具009120固定，如图2-131。
12拆卸所有专用工具。
13沿发动机旋转方向转动发动机中心螺栓2次，并检查配气相位。
14装配好发动机。
