通用以下车型：
    2011～2013年GL450 4MATIC（X166）（4.7L M278），
    2015年GL500 4MATIC（X166）（4.0L M278），
    2013～2015年ML500 4MATIC（X166）（4.7L M278）。
（1）套筒271 589 0010 00，如图1-137。

    （一）专用工具


（二）拆卸／安装凸轮轴
 （1）图1-140为M278发动机右侧汽缸盖。
 （2）固定装置276 589 0140 00，如图1-138。

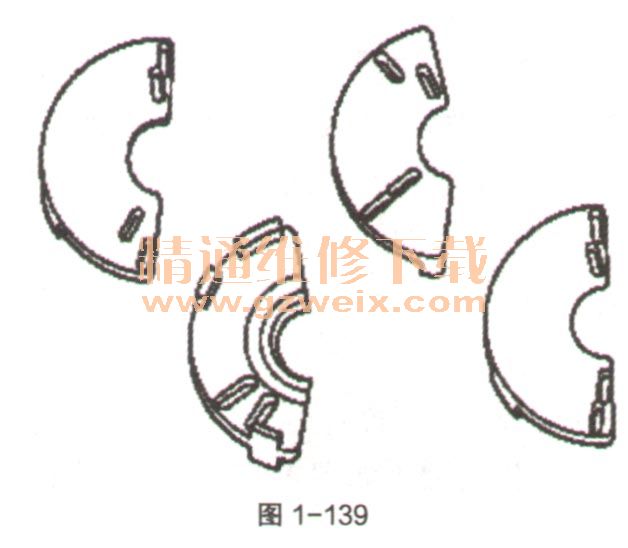

 （3）模板278 589 00 23 00，如图1-139。

    在拆卸、安装或校准发动机罩、车门、行李箱盖／车厢后门或滑动天窗时有轧伤或夹伤手指的风险。部件移动时，肢体不能进入机器的工作范围。
      （2）拆卸／安装。
    ①松开增压空气冷却器，然后在保持冷却液管路连接的情况下压到前部。
    ②通过曲轴中央螺栓沿发动机运转方向将发动机转到1号汽缸点火上止点（TDC）后40°曲轴转角（CA）处。
    ③拆下相应的汽缸盖罩。
    ④将压紧工具安装到凸轮轴（如图1-140中4）上。

    ⑤拆下相应的链条张紧器。
    ⑥松开控制阀（如图1-140中2），然后拆下。要松开和拧紧控制阀（如图1-140中2），必须由助手用Torx T60将凸轮轴（如图1-140中4）在后端反向固定。必须用机油润滑控制阀（如图1-140中2）的螺纹和螺栓头接触面。必须按照扭矩连续均匀地拧紧控制阀（如图1-140中2）。
    ⑦将凸轮轴调节器（如图1-140中1）从凸轮轴（如图1-140中4）上拆下。凸轮轴调节器（如图1-140中1）不得相互混淆。检查凸轮轴（如图1-140中4）的基本位置，如有必要，进行调节。
    ⑧将正时链（如图1-140中3）从凸轮轴调节器（如图1-140中1）上拆下。首先将右侧正时链（如图1-140中3）放到进气凸轮轴的凸轮轴调节器（如图1-140中1）上，然后再安装到排气凸轮轴的凸轮轴调节器（如图1-140中1）上。首先将左侧正时链（如图1-140中3）放到排气凸轮轴的凸轮轴调节器（如图1-140中1）上，然后再安装到进气凸轮轴的凸轮轴调节器（如图1-140中1）上。
    ⑨按照拆卸的相反顺序进行安装。
    ⑩执行发动机试运行，然后检查发动机的功能性。
