（三）检查凸轮轴的基本位置

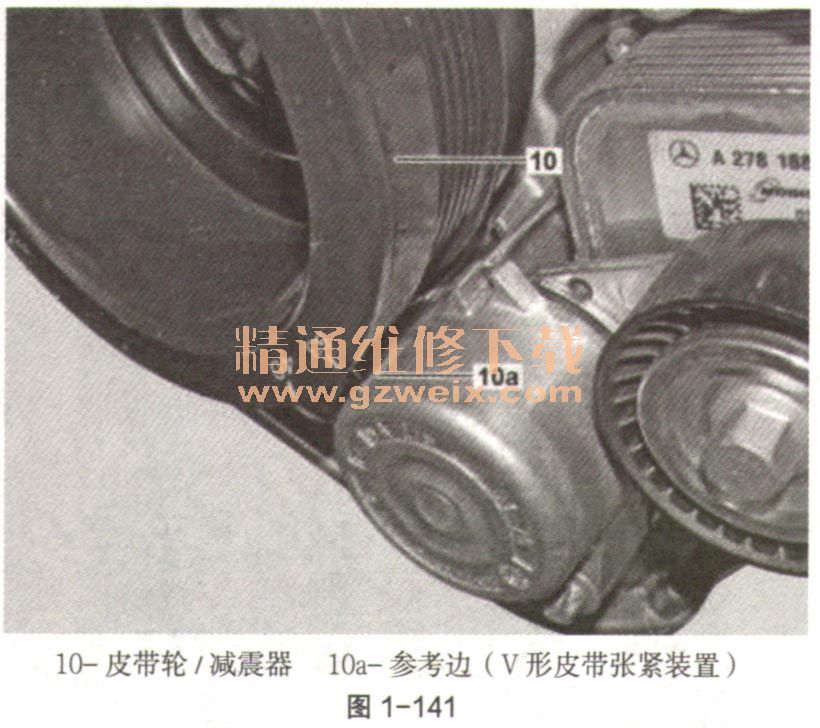

    （1）带53°标记的发动机，如图1-141。

    （2）不带53°标记的发动机，如图1-142。

    （3）不带53°标记的发动机，如图1-143。

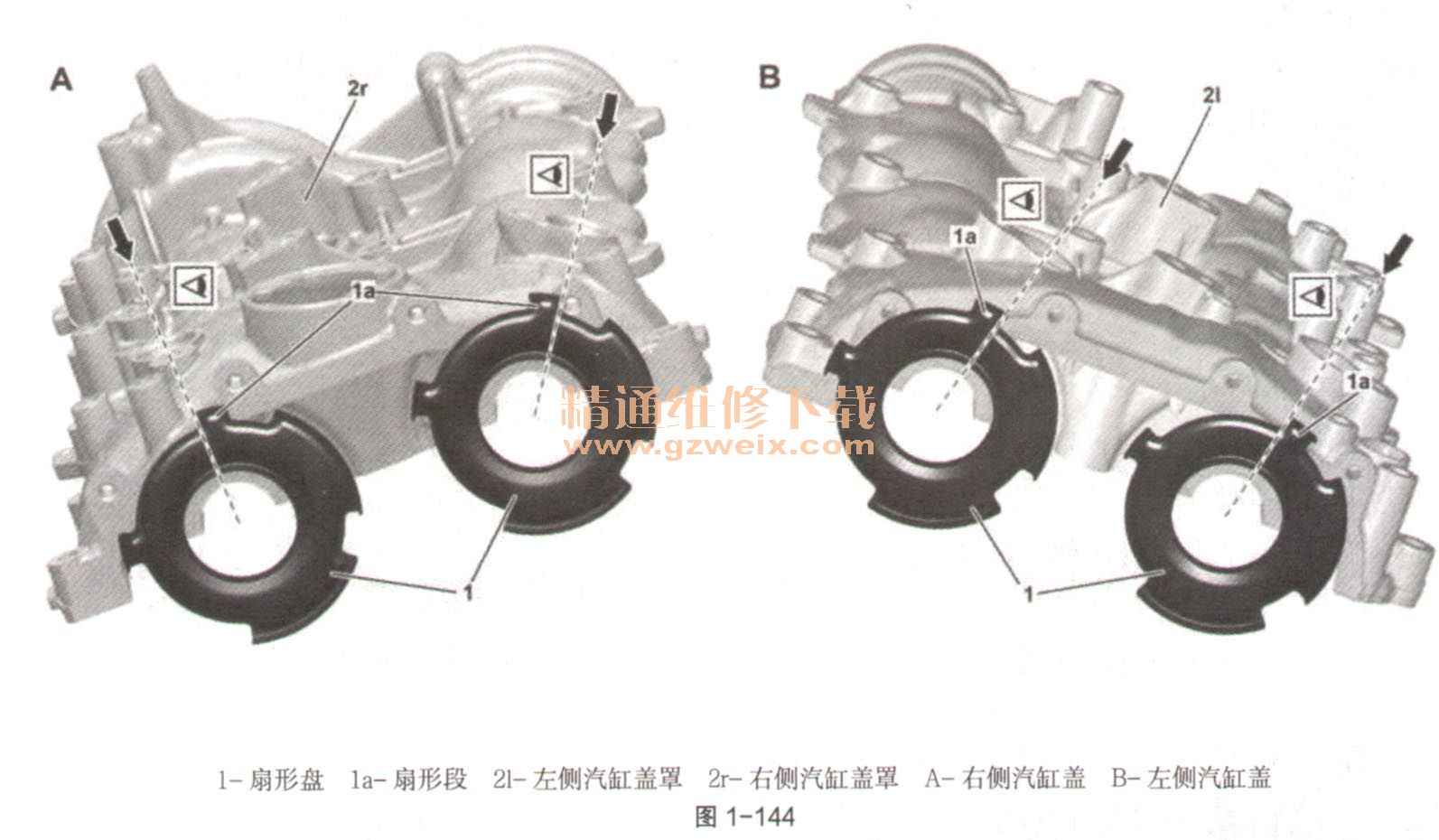

    （4）右侧汽缸盖／左侧汽缸盖如图1-144。

    （5）拆卸／安装。拆下凸轮轴上的所有霍尔传感器。
      （6）检验。
    ①检查皮带轮／减震器（如图1-141和图1-142中10）上是否有53°标记。
    ②将53°标记的薪合带（如图1-142中11）粘贴到皮带轮／减震器上。皮带轮／减震器上不带53°标记的发动机，将17mm长的赫合带粘贴到皮带轮／减震器上的40°标记处。赫合带的末端在皮带轮／减震器上标记出了缺失的53°标记。
    ③通过曲轴中央螺栓沿发动机转动方向转动发动机，直至到达汽缸1的点火上止点（TDC）后53°曲轴转角处。皮带轮／减震器上带53°标
记的发动机：不得沿与发动机运转方向相反的方向转动发动机，否则发动机正时链可能会发生跳齿。通过曲轴沿发动机转动方向转动发动机，直至皮带轮／减震器上的53°标记与参考边（如图1-142中10a）对齐。参考边位于冷却液泵上。通过曲轴中央螺栓沿发动机转动方向将发动机转到勃合带末端（汽缸1到达点火上止点（TDC）后53°曲轴转角（KW））。皮带轮／减震器上不带53°标记的发动机，不得沿与发动机转动方向相反的方向转动发动机，否则发动机正时链可能会发生跳齿。通过曲轴沿发动机转动方向转动发动机，直至皮带轮／减震器上的53°标记与参考边对齐。参考边位于冷却液泵上。
      （7）检验。
    ①检查凸轮轴的基本位置。通过对汽缸盖罩（如图1-143中21、2r）上的霍尔传感器开口进行目视检查来检查凸轮轴的基本位置。在汽缸盖罩上，霍尔传感器开口的中间必须能够看到扇形盘（如图1-143中1）、扇形段（如图1-143中1a）的边缘。如果基本设定不正确，设定凸轮轴的基本位置。
        ②按照拆卸的相反顺序进行安装
