2009~2013年奔驰R350L 4MATIC(W251)(3.5L M272)发动机正时校对方法
来源:本站整理  作者:佚名  2018-08-25 19:25:59




    (二)检查凸轮轴的基本位置

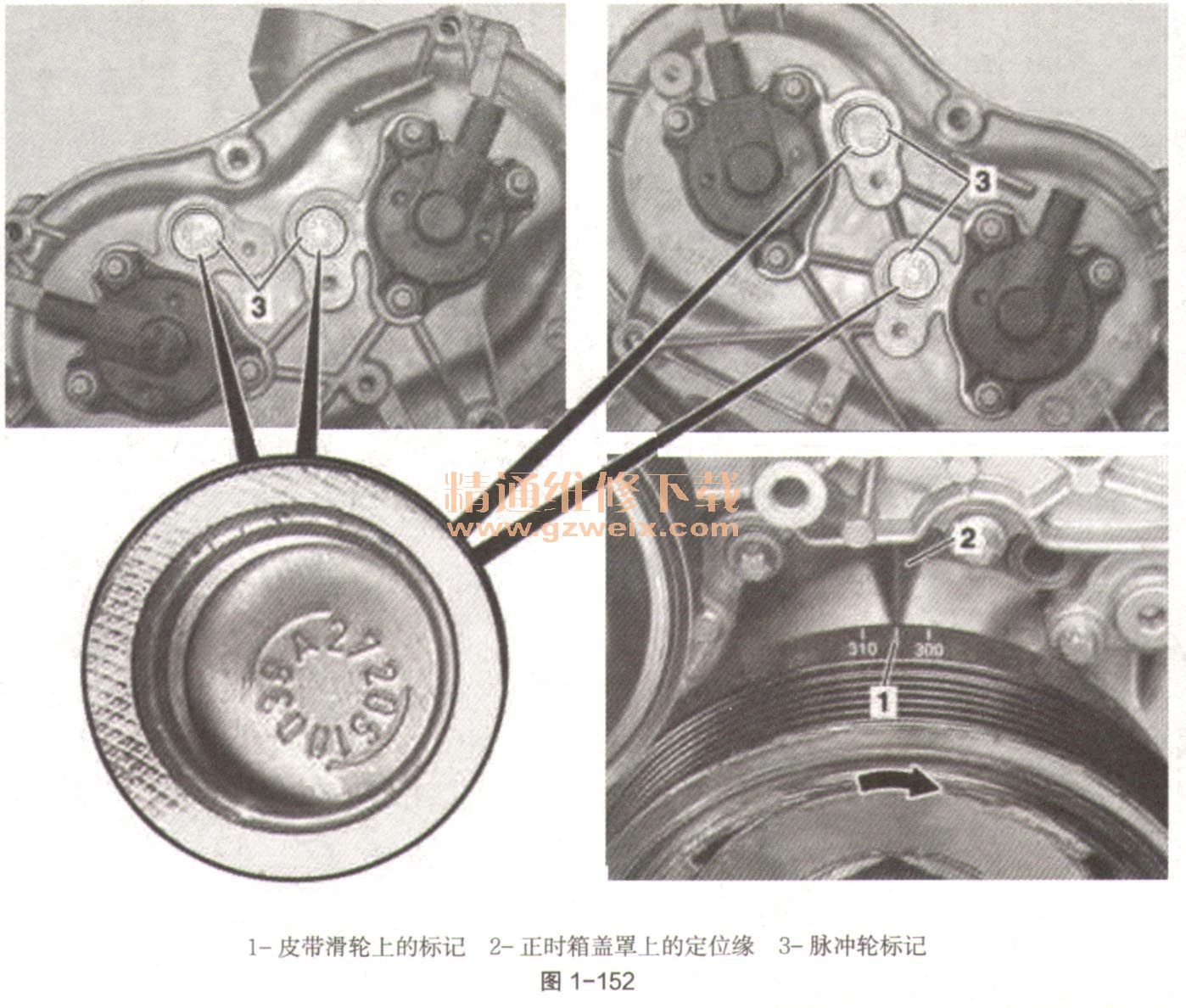

    (1)发动机正时标记如图1-152。

    (2)拆卸/安装。
    在拆卸、安装或校准发动机罩、车门、行李箱盖、车厢后门或滑动天窗时有夹伤或压伤手指的危险。确保肢体远离运动的部件。
    ①拆下空气滤清器外壳。
    ②拆下凸轮轴霍尔传感器。
    ③沿发动机运转方向(如图1-152中箭头)将发动机曲轴转至点火上止点(点火TDC)前55°曲轴转角(皮带轮上的305°标记)处,然后检查凸轮轴的基本位置。皮带轮上的标记(如图1-152中1)(305°)必须与正时箱盖罩的定位缘(如图1-152中2)对齐,且脉冲轮上的标记(如图1-152中3)必须位于传感器孔的中央。如有必要,在拆卸/安装凸轮轴调节器时设定凸轮轴的基本位置。
    ④反序安装。
    ⑤执行发动机测试运转,并检查发动机是否泄漏。

    (三)调节凸轮轴的基本位置

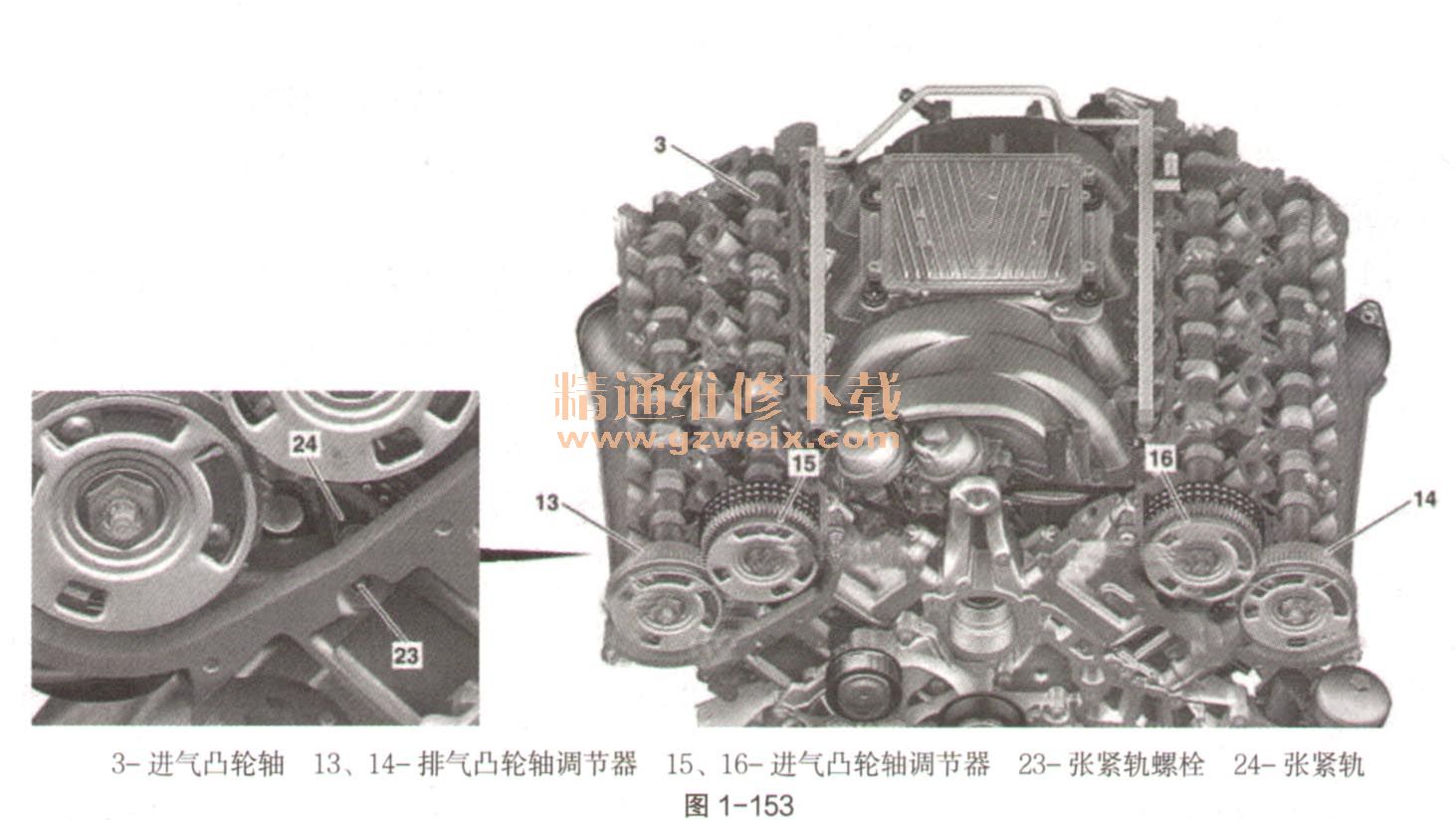

    (1)发动机正时图如图1-153。

    (2)拆卸/安装。
    ①拆下排气凸轮轴的凸轮轴调节器(如图1-153中13、14)。
    ②拆下张紧轨螺栓(如图1-153中23),然后将张紧轨(如图1-153中24)向上拉出正时箱。安装之前,在张紧滑轨螺栓(如图1-153中23)上涂抹密封剂。
    ③抬起发动机正时链,然后从进气凸轮轴(如图1-153中3)上向前拉下凸轮轴调节器(如图1-153中15)。
    ④抬起发动机正时链,然后将凸轮轴调节器(如图1-153中16)转入基本位置。
    ⑤按照拆卸的相反顺序进行安装。
    ⑥执行发动机测试运转,并检查其是否泄漏。
