2011~2015年奔驰SL350(W231)(3.0L M276)发动机正时校对方法
来源:本站整理  作者:佚名  2018-09-04 15:30:28

    通用以下车型:
    2011~2015年奔驰SL500(W231)(3.5L M278)。

(一)专用工具

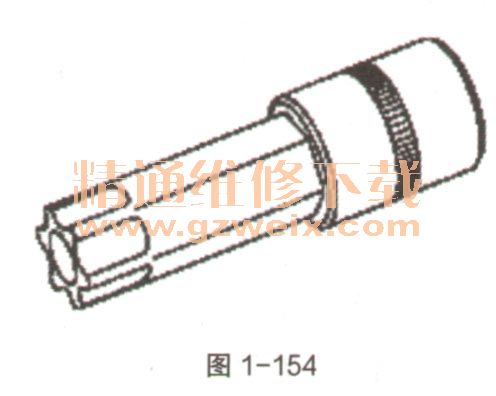

(1)套筒271 589 0010 00,如图1-154。

(2)固定装置276 589 0140 00,如图1-155。

(3)模块278 589 00 23 00,如图1-156。

(二)拆卸/安装凸轮轴
   (1)图1-157为右侧汽缸盖,M278发动机。
    在拆卸、安装或校准发动机罩、车门、行李箱盖/车厢后门或滑动天窗时有轧伤或夹伤手指的风险。部件移动时,肢体不能进入机器的工作范围。
(2)拆卸/安装。
  ①通过曲轴中央螺栓沿发动机运转方向峰挤登机转到1号汽缸点火上止点(TDC)后40°曲轴转角(CA)处。
    ②拆下汽缸盖罩。
    ③安装凸轮轴(如图1-157中4)的压紧工具。

    ④拆下相应的链条张紧器。
    ⑤松开控制阀(如图1-157中2),然后拆下。要松开和拧紧控制阀(如图1-157中2),必须由助手用Torx T 60将凸轮轴在后端反向固定。必须用机油润滑控制阀(如图1-157中2)的螺纹和螺栓头接触面。必须按照扭矩连续均匀地拧紧控制阀(如图1-157中2)。
    ⑥将凸轮轴调节器(如图1-157中1)从凸轮轴(如图1-157中4)上拆下。凸轮轴调节器(如图1-157中1)不得相互混淆。检查凸轮轴(如图1-157中4)的基本位置,如有必要,进行调节。
    ⑦从凸轮轴调节器(如图1-157中1)上拆下正时链(如图1-157中3)。首先将右侧正时链(如图1-157中3)安装到进气凸轮轴的凸轮轴调节器(如图1-157中1)上,然后再安装到排气凸轮轴的凸轮轴调节器(如图1-157中1)上。首先将左侧正时链(如图1-157中3)安装到排气凸轮轴的凸轮轴调节器(如图1-157中1)上,然后再安装到进气凸轮轴的凸轮轴调节器(如图1-157中1)上。
    ⑧按照拆卸的相反顺序进行安装。
    ⑨执行发动机试运行,然后检查发动机的功能性。

[1] [2] [3]  下一页
