(三)检查凸轮轴的基本位置
(1)带53°标记的M276发动机,如图1-158。
(2)不带53°标记的M276发动机,如图1-159。
(3)带53°标记的M278发动机,如图1-160。
(4)不带53°标记的M278发动机,如图1-161。

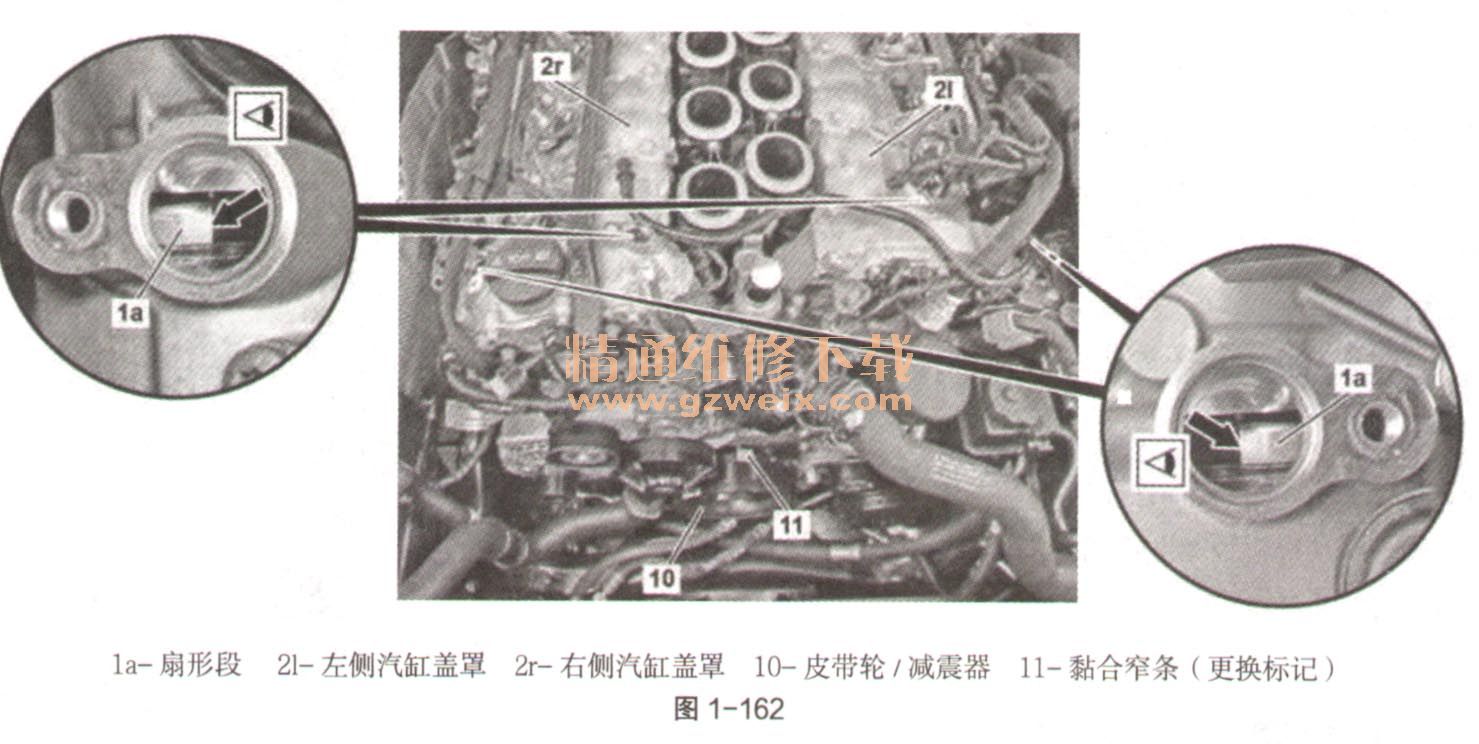

(5)不带53°标记的M276发动机,如图1-162。
(6)右侧汽缸盖/左侧汽缸盖,如图1-163。
(7)拆卸/安装。
①拆下凸轮轴上的所有霍尔传感器。
②拆下发动机舱下部饰板的前部和中部。
(8)检查。
①检查皮带轮/减震器(如图1-160和图1-161中10)上是否有53°标记。
②将53°标记的替换标记粘贴到皮带轮/减震器上。皮带轮/减震器上不带53°标记的发动机:将17mm长的戮合窄条(如图1-161中11)固定到皮带轮/减震器上的40°标记处。赫合带的末端在皮带轮/减震器上标记出了缺失的53°标记。
③通过曲轴中央螺栓沿发动机运转方向将发动机转至汽缸1上止点(TDC)后53°曲轴转角处。皮带轮/减震器上带53°标记的发动机,不得沿与发动机转动方向相反的方向转动发动机,否则会使正时链卡滞。通过曲轴沿发动机转动方向转动发动机,直至皮带轮/减震器上的53°标记与参考边(如图1-161中10a)对齐。M276发动机的参考边位于冷却液泵上,M157、M278发动机的参考边则位于V形皮带张紧装置上。通过曲轴中央螺栓沿发动机转动方向将发动机转到豁合窄条(如图1-161中11)末端(汽缸1上止点(点火上止点)后53°曲轴转角(KW))。皮带轮/减震器上不带53°标记的发动机,不得沿与发动机转动方向相反的方向转动发动机,否则会使正时链卡滞。通过曲轴沿发动机转动方向转动发动机,直至皮带轮/减震器上的53°标记与参考边对齐。M276发动机的参考边位于冷却液泵上,M157、M278发动机的参考边则位于V形皮带张紧装置上。
④检查凸轮轴的基本位置。通过对汽缸盖罩(如图1-163中21、2r)上的霍尔传感器开口进行目视检查来检查凸轮轴的基本位置。在汽缸盖罩上霍尔传感器开口的中间必须能够看到扇形盘(如图1-163中1)扇形段(如图1-163中1a)的边缘。如果基本设定不正确,调节凸轮轴的基本位置。
⑤按照与拆卸相反的顺序进行安装。
