该系列发动机正时链拆装步骤与CPJA发动机相同。
    参考：http://www.gzweix.com/article/sort0253/sort0565/sort0596/info-320147.html
    这里补充发动机正时检查与调整方法。
    1．发动机正时检查
    1）拆卸空气滤清器。
    2）拆下凸轮轴侧面密封盖罩。
    3）拆下气缸1的火花塞。为此，使用顶拔器Hazet 1849-7或顶拔器T10094和火花塞扳手Hazet4766-1。

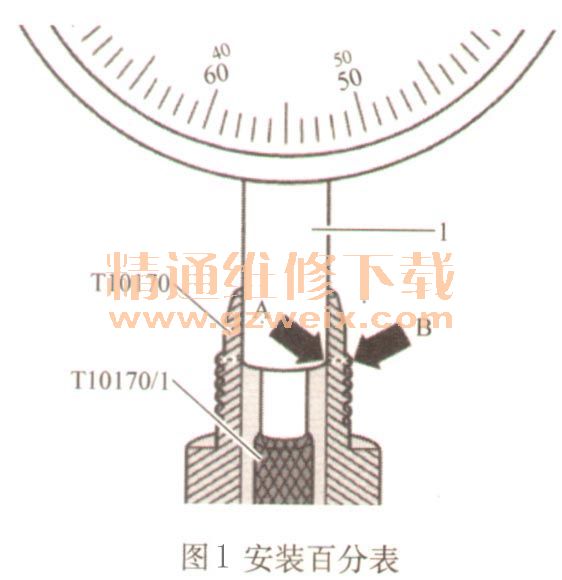

    4）如图1所示，将千分表适配器T10170旋人火花塞的孔中至极限位置。百分表1的凸台箭头A和千分表适配器T10170的第一个螺纹箭头B对齐，这样才能保证千分表／百分表的量程足够大。

    5）旋入百分表V/35. 1和加长件T10170/1至极限位置，并用锁止螺母锁定在该位置上。
    6）沿发动机转动方向将曲轴转到气缸1的上止点。记住百分表上小指针的位置。
    凸轮轴中的孔（见图2中箭头）必须如图2所示对准。否则将曲轴再旋转一圈（360°），

    如果曲轴转动的位置超过了上止点0. 01mm，应当沿发动机转动的相反方向把曲轴转回45°。接着沿发动机转动方向将曲轴转到气缸1的上止点。与气缸1上止点的允许偏差：±0. 01mm。
    7）把凸轮轴夹具T10171A装人凸轮轴开口中至极限位置。防松销（图3中箭头1，后同）必须嵌入孔（箭头2）中。必须能够从上面看到标记“TOP”（箭头3），见图3。

    如果不能把凸轮轴夹具T10171A装人凸轮轴开口中至极限位置，则气门正时不正确，必须重新进行调整。
    如果能够把凸轮轴夹具T10171A装人凸轮轴开口中至极限位置，表示气门正时正常。
    其余的安装以拆卸的相反顺序进行，安装过程中要注意下列事项：更换凸轮轴侧面盖罩密封圈时，应当在安装前用机油浸润。
