2016～2018别克君越、威朗1.5T LFV发动机正时校对方法

当前位置：精通维修下载 > 文档资料 > 汽车技术 > 汽车专题 > 汽车正时设定

来源：本站整理作者：佚名 2019-01-27 10:10:45

    1．正时链单元部件分解
    发动机正时链单元部件如图1所示。

    2．发动机正时检查
    1）移除凸轮轴盖
    2）如图2所示，将发动机调整到气缸1燃烧行程的上止点（TDC）位置。朝发动机转动方向转动曲轴，直到标记（1、2）在一条线上。在曲轴扭转减振器螺栓3处转动。

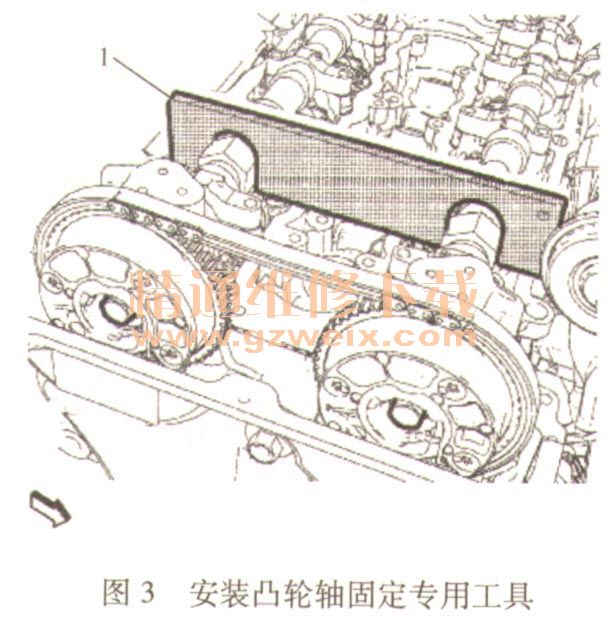

    3）安装EN-51367固定工具1，见图3。

    注意：凸轮轴位置执行器上的标记必须位于12点钟位置。
    4）如果可以安装EN-51367固定工具，表明发动机正时调整正确。
    5）如果不能安装EN-51367固定工具，则参见凸轮轴正时链条的调整。
