2016~2017年捷豹XFL 2. 0T GTDI发动机正时校对方法
来源:本站整理  作者:佚名  2019-02-11 09:43:08



    1.正时链单元拆卸
    1)拆下蓄电池电缆。
    2)举升并支撑好车辆。确保采用车轴支架支撑好车辆。
    3)拆下正时盖。
    4)用直销锁定张紧器柱塞,见图1。

    5)拆下2个张紧器固定螺栓并取下张紧器。
    6)拆下正时链张紧臂和导轨。
    7)拆下正时链条。

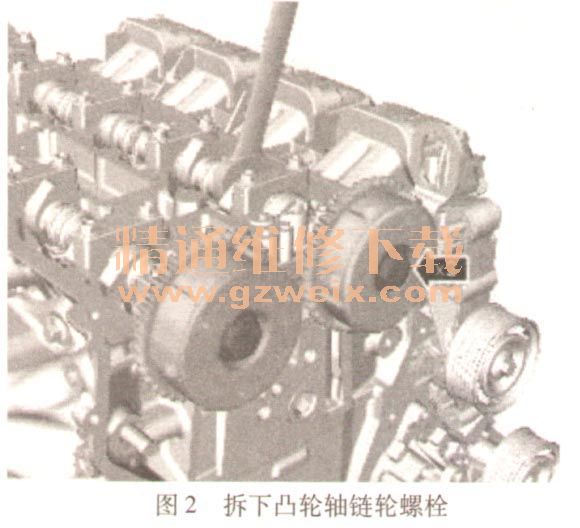

    8)如图2所示,使用呆扳手握住凸轮轴的六角部位以防止凸轮轴转动。拆除之前,请记下元件的安装位置。如果卸下元件仅仅是为了检修,切勿进一步拆卸。

    9)丢弃凸轮轴链轮密封圈。
    2.正时链单元安装
    1)安装一个新的摩擦垫圈。
    2)使用呆扳手握住凸轮轴的六角部位以防止凸轮轴转动。确保这些元件均安装到拆除时记下的位置上。此阶段仅用手指拧紧螺栓。
    3)安装正时链条,见图3。

    4)安装张紧臂与导轨螺栓,力矩:9N·拔出张紧器上的直销。
    5)安装2个张紧器紧固螺栓,矩:9N.m。
    6)使用呆扳手握住凸轮轴的六角部位以防止凸轮轴转动。拧紧凸轮轴链轮螺栓,力矩:72N.m。
    7)安装正时盖。
    8)连接蓄电池电缆。
