2014年比亚迪S6 1. 5T 476ZQA发动机正时校对方法
来源:本站整理  作者:佚名  2019-02-11 09:49:43



    1.正时链单元拆卸步骤

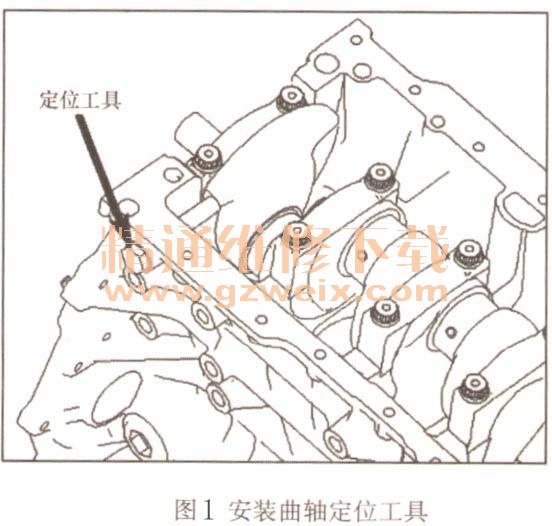

    1)将曲轴顺时针旋转到1、4缸上止点附近,再将曲轴回转450;从气缸体上旋下气缸体螺塞组件,旋人曲轴定位工具,见图1,顺时针旋转,固定曲轴到1、4缸上止点;拧紧力矩:30N·m。

    2)如图2所示,通过工装定位排气凸轮轴链轮,松开排气凸轮轴链轮螺栓和VVT组件螺栓(左旋螺纹)。

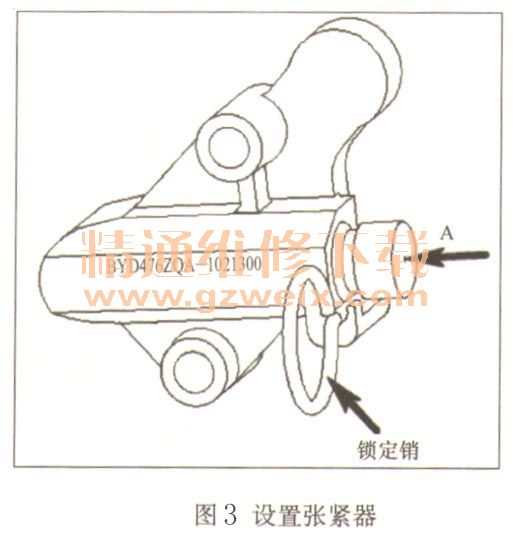

    3)按图3所示A方向挤压柱塞,利用锁定销将张紧器锁定。

    4)取下正时链条等附件。
    2.正时链单元安装步骤
    1)用曲轴定位工装将曲轴定位在1、4缸上止点,见图4。

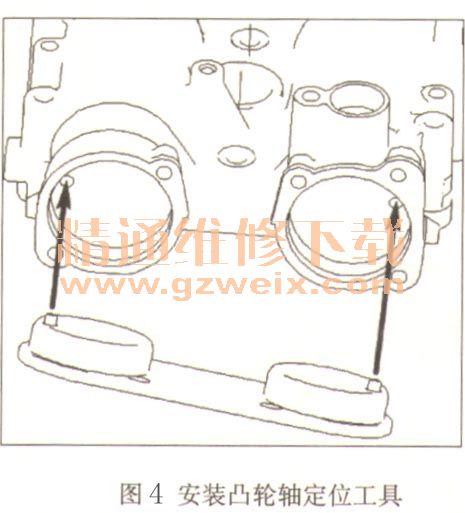

    2)安装凸轮轴箱前需用凸轮轴定位工装将凸轮轴定位在1缸压缩上止点,见图4。

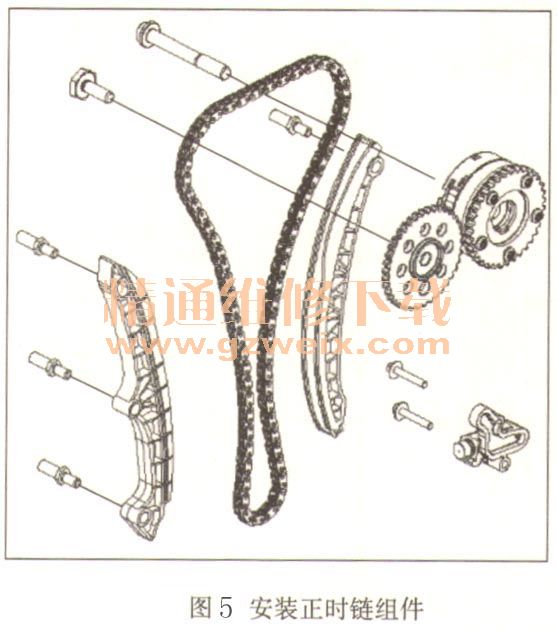

    3)将排气凸轮轴链轮装配到排气凸轮轴上,将排气链轮螺栓旋人距离贴合面2mm的位置,保持链轮自由转动,并防止链轮掉落;将VVT组件装配到进气凸轮轴上,将VVT组件螺栓旋人距离贴合面2mm的位置,保持链轮自由转动,并防止链轮掉落;将正时链条导向板挂靠到位,与链条接触部分涂适量机油。通过导向板将正时链条挂到排气凸轮轴链轮、VVT组件链轮和曲轴链轮上,见图5。

    4)将张紧链板挂靠到位,与链条接触部分涂适量机油。装上链条张紧器,并在摩擦面上涂适量机油。

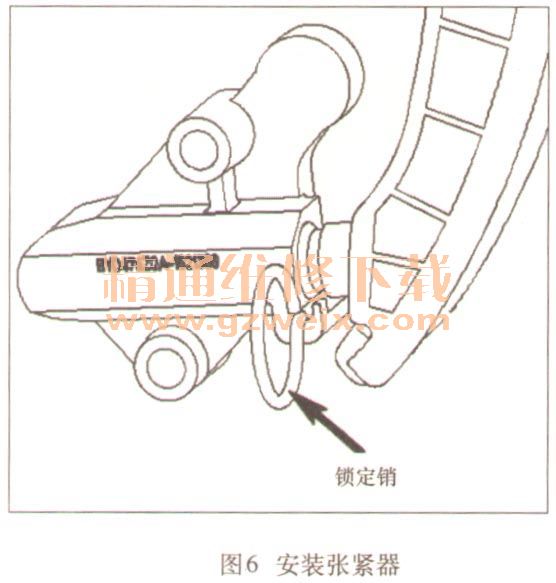

    拔下箭头所指张紧器锁定销,使链条张紧,见图6。

    5)保持凸轮轴在1缸上止点位置,通过专用工装固定排气凸轮轴链轮,如图2所示,拧紧VVT组件螺栓和排气至规定的力矩。拧紧力矩:SON·m+90°转角。
    6)卸下凸轮轴上止点专用工装,将凸轮轴后端盖装上,注意保护凸轮轴后端盖的密封圈。拧紧螺栓至规定力矩。
    7)卸下曲轴定位工装,将气缸体螺塞组件装回原位置。
