1．正时链单元拆卸步骤
    1）断开蓄电池负极电缆。
    2）拆卸油底壳。
    3）拆卸正时链罩。
    4）拆卸正时链条张紧器组件。
    5）拆卸正时链条张紧轨组件上的固定螺栓，并取下正时链条张紧轨组件。
    6）拆卸正时链条导向轨上的固定螺栓，并取下正时链条导向轨。
    7）拆卸正时链条顶部导向轨组件固定螺栓，并取下正时链条导向轨组件。
    8）拆卸正时链条。
    2．正时链单元安装步骤

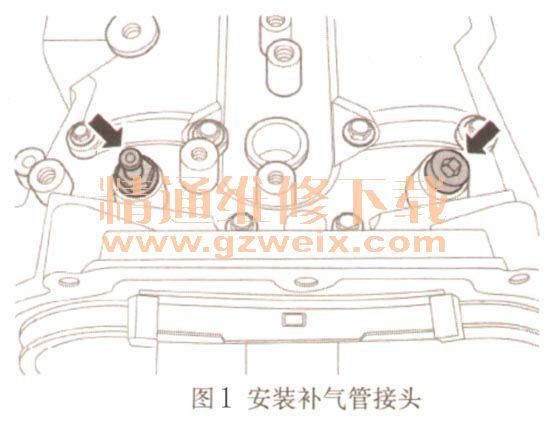

    1）安装一个补气管接头，并紧固气缸盖罩上的堵塞，见图1。力矩：12.5N·m。

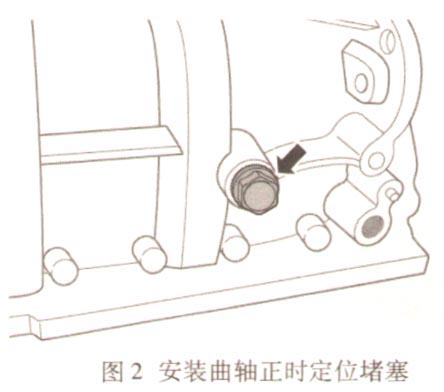

    2）安装并紧固曲轴正时定位堵塞，见图2。力矩：12.5N·m。

    3）确认凸轮轴正时工装和曲轴正时专用工具，见图3、图4。



    4）利用VVT驱动器螺栓转动凸轮轴，使两个标记孔在凸轮轴中心孔正上方，然后将两个凸轮轴正时定位专用工具插入2个工艺孔，保证凸轮轴正时定位专用工具末端插入到凸轮轴凸台小孔内。
    5）安装进、排气VVT组件，VVT驱动器螺栓头部涂润滑油，用手拧入VVT驱动器螺栓，暂不拧紧。
    注意：安装时拿稳VVT组件，不能掉落在地上，如果掉落即报废。
    注意：VVT组件与凸轮轴的安装面部不能有油污。
    6）安装减振带轮螺栓，顺时针旋转曲轴将曲轴半圆键槽调至水平向右，装人曲轴正时定位专用工具，左右转动曲轴，曲轴卡死不能转动，确保专用工具末端已插在曲轴第二平衡块的开口槽内，然后用手拧紧曲轴正时定位专用工具，见图5。

    7）安装正时链条。
