1．正时链单元部件分解
    正时链单元部件分解如图34所示。

    2．正时链单元拆卸步骤
    1）拆卸正时链条张紧轨组件销轴，取下正时链条张紧轨组件。注意取出过程中注意张紧轨蹄块不要掉落，否则容易造成张紧轨蹄块损坏。
    2）拆卸正时链条导向轨组件固定螺栓，取下正时链条导向轨组件。
    3）拆卸正时链条护板。
    4）拆卸正时链条及曲轴正时链轮。
    3．正时链单元安装步骤
    1）确认正时链条上的3个链节标记，见图35。

    注意：正时链条上共有三个正时标记外链节，其中第1个正时标记与曲轴链轮正时标记对齐，第2、3两个正时标记（黄色）（之间相差7个链节）分别与排气凸轮轴链轮正时标记和进气VVT驱动器正时标记对齐。
    2）安装正时链条，依次对齐凸轮轴正时链轮上的两个正时标记，见图36。

    ①将链条的第2个正时标记外链节（黄色）对正排气凸轮轴链轮正时标记。
    ②将链条的第3个正时标记外链节（黄色）对正进气VVT驱动器链轮正时标记。

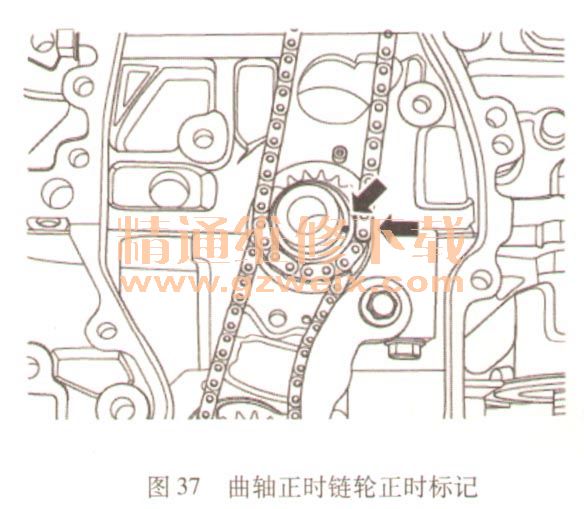

    3）安装曲轴正时链轮，对齐链轮与链条的第一个正时标记，见图37。

4）安装并拧紧正时链条护板及紧固螺栓，见图38。拧紧力矩：9N·m。
