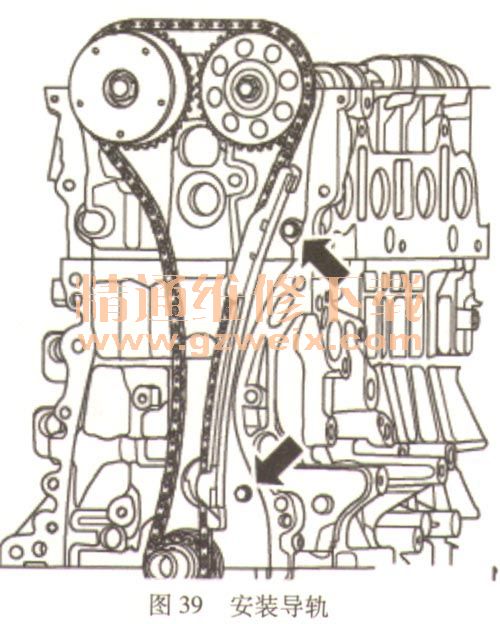

5）安装并拧紧正时链条导轨组件及固定螺栓，见图39。拧紧力矩：9N·m。

    6）安装并拧紧正时链条张紧轨组件及正时链条张紧销轴，见图40。拧紧力矩：19N·m。

    7）使用专用工具安装曲轴前油封。注意：曲轴前油封每次维修须更换新件。
    8）安装正时链罩：在正时链罩与缸体、缸盖安装结合面，均匀涂上1596F硅橡胶平面密封剂。
    密封剂涂抹直径：4. 0 mm。注意在安装正时链罩之前，必须检查正时链条上面的标记是否处在正确位置。如果有偏差，请重新安装正时链条。按图41所示顺序，拧紧正时链罩固定螺栓及螺母，共计14处。

    拧紧力矩：M6螺栓及螺母—10N·m; M8螺栓—18N·m; M10螺栓—50N·m。
    9）压入正时紧链器推杆，如图42所示，使推杆进人自锁状态。安装正时紧链器组件，装入后，推杆自动弹出。安装2颗M6的固定螺母。拧紧力矩：9N·m。
