1.凸轮轴基本位置检查
1)拆卸气缸盖外罩。

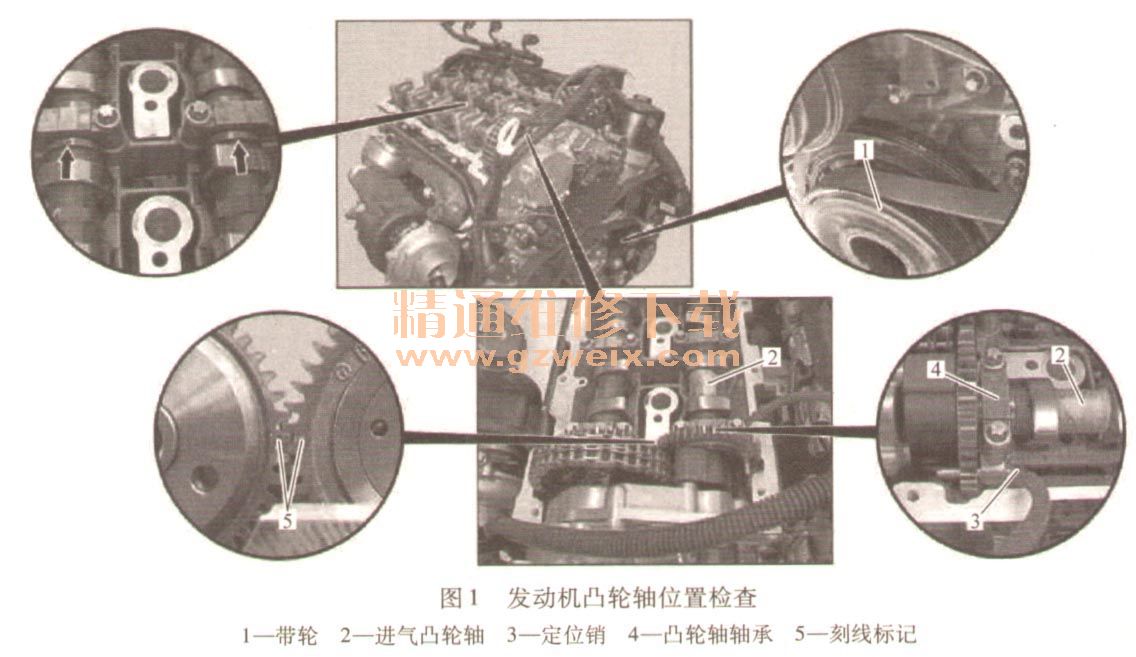

2)使气缸1活塞位于点火上止点。在曲轴处转动发动机,使带轮1位置处于标记处,见图1。
3)锁止进气凸轮轴2,将曲轴轴承4处的定位销3推入到进气凸轮轴链轮的孔中,见图1。
4)检查凸轮轴的基本位置:凸轮轴链轮的两个标记(B)必须彼此相对,且凸轮轴和凸轮轴轴承盖的标记必须对准(图1中的箭头所示)。1号气缸的活塞位于压缩行程上止点,如有必要设置凸轮轴的基本位。
5)安装气缸盖外罩。
2.凸轮轴基本位置设置
1)拆下气缸盖罩。
2)将气缸1的活塞置于压缩行程上止点(TDC,沿发动机运转方向转动发动机曲轴,并将带轮1定位于标记处,见图2。
3)检查凸轮轴的基本位置:凸轮轴链轮内的两个标记5必须彼此相对,而凸轮轴和凸轮轴轴承盖上的标记必须对准(图2中的箭头所示)。气缸1的活塞处于压缩行程上止点。
4)拆下气缸盖前护盖。
5)标记发动机正时链6与排气凸轮轴链轮7的相对位置。如果没有必要转动曲轴,则用电缆扎带将发动机正时链6系到排气凸轮轴链轮7上;但要在安装之后拆下电缆扎带。
6)从排气凸轮轴上拆下排气凸轮轴链轮7,拆下连接凸轮轴链轮到排气凸轮轴的螺栓8,然后将排气凸轮轴链轮7连同与之相连的发动机正时链6一起拆下。安装时更换连接凸轮轴链轮到排气凸轮轴的螺栓8。
7)拆下凸轮轴轴承盖。注意凸轮轴轴承盖的标记!
8)拆下进气凸轮轴和排气凸轮轴。
9)插入进气凸轮轴和排气凸轮轴,用机油润滑凸轮轴支承点处的补偿元件,然后检查补偿元件是否易于操作。在轴向轴承处校准进气凸轮轴和排气凸轮轴。安装凸轮轴,使两个标记5彼此相对。
10)安装凸轮轴轴承盖,注意凸轮轴轴承盖的标记!
11)将气缸1的活塞置于压缩行程上止点(TDG)。沿发动机运转方向转动发动机曲轴,并将带轮(1)定位于标记处。
12)锁止进气凸轮轴2,将曲轴轴承4处的定位销3推入到进气凸轮轴链轮的孔中。
13)检查凸轮轴的基本位置:凸轮轴链轮内的两个标记5必须彼此相对,而凸轮轴和凸轮轴轴承盖上的标记必须对准(箭头所示)。气缸1的活塞处于压缩行程上止点。
14)将排气凸轮轴链轮7安装到排气凸轮轴上。将排气凸轮轴链轮7连同发动机正时链6一起安装,然后将凸轮轴的螺栓8拧入排气凸轮轴。
以上步骤中的部件见图2。
15)拆下止动销3。
16)安装气缸盖前护盖。
17)沿发动机运转方向转动发动机曲轴,最少两圈。
18)检查凸轮轴的基本位置,如有必要调节凸轮轴的基本位置。
19)安装气缸盖罩。
20)在发动机运转的情况下,检查是否发生泄漏。
相关资料:2018年5月奔驰维修系统WIS
