电动汽车电路图识读一般方法
来源:本站整理  作者:佚名  2019-02-21 12:43:31

    (1)汽车电路图基础
    汽车电路图是用国家标准规定的线路符号,对汽车用电器的构造组成、工作原理、工作过程及安装要求所作的图解说明,也包括图例及简单的结构示意图。电路图中表示的是不同电路相互之间的关系及彼此之间的连接,通过对电路图的识读,可以认识并确定电路图上所画电气元件的名称、型号和规格,清楚地掌握汽车电气系统的组成、相互关系、工作原理和安装位置,便于对汽车电路进行维修、检查、安装、配线等工作。
    因为汽车电气元件的外形和结构比较复杂,所以采用国家统一规定的图形符号和文字符号来表示电气元件的不同种类、规格及安装方式。
    为了详细表示实际设备或成套装置电路的全部基本组成和连接关系,便于详细理解作用原理,需要绘制电路原理图(也称电路图或电气线路图)。
    电路图是根据国家颁布的有关技术标准,用图形符号和文字符号,按照统一规定的方法,把电路画在图纸上。它是电气技术中使用最广泛的一种重要的电路简图,具有电路清晰,简单明了,便于理解电路原理的特点。

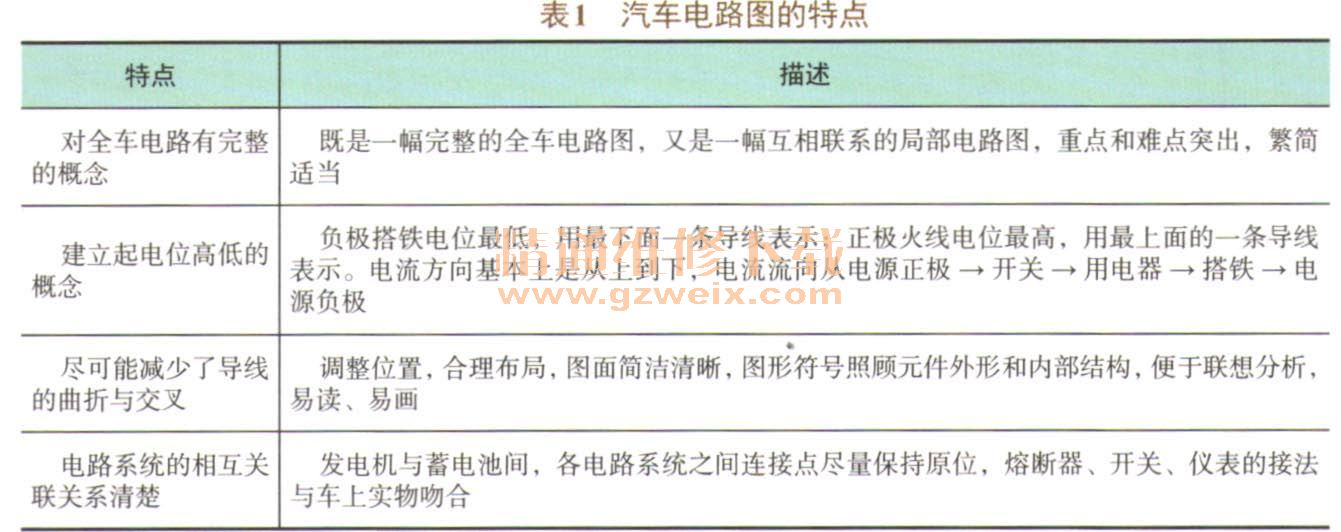

    汽车电路图是将用电器图形符号按工作顺序或功能布局绘制,详细表示汽车电路的全部组成和连接关系,不考虑实际位置的简图。汽车电路图的特点如表1所示。

    (2)电路图的用途
    ①便于详细理解表达对象的线路布置。
    ②为检测、寻找故障及排除故障提供信息。
    ③为绘制接线图提供依据(有时需借助于结构图样的补充信息)。
    由于电路图描述的连接关系仅仅是功能关系,而不是实际的连接导线,因此电路图不能代替接线图。
    (3)识读方法

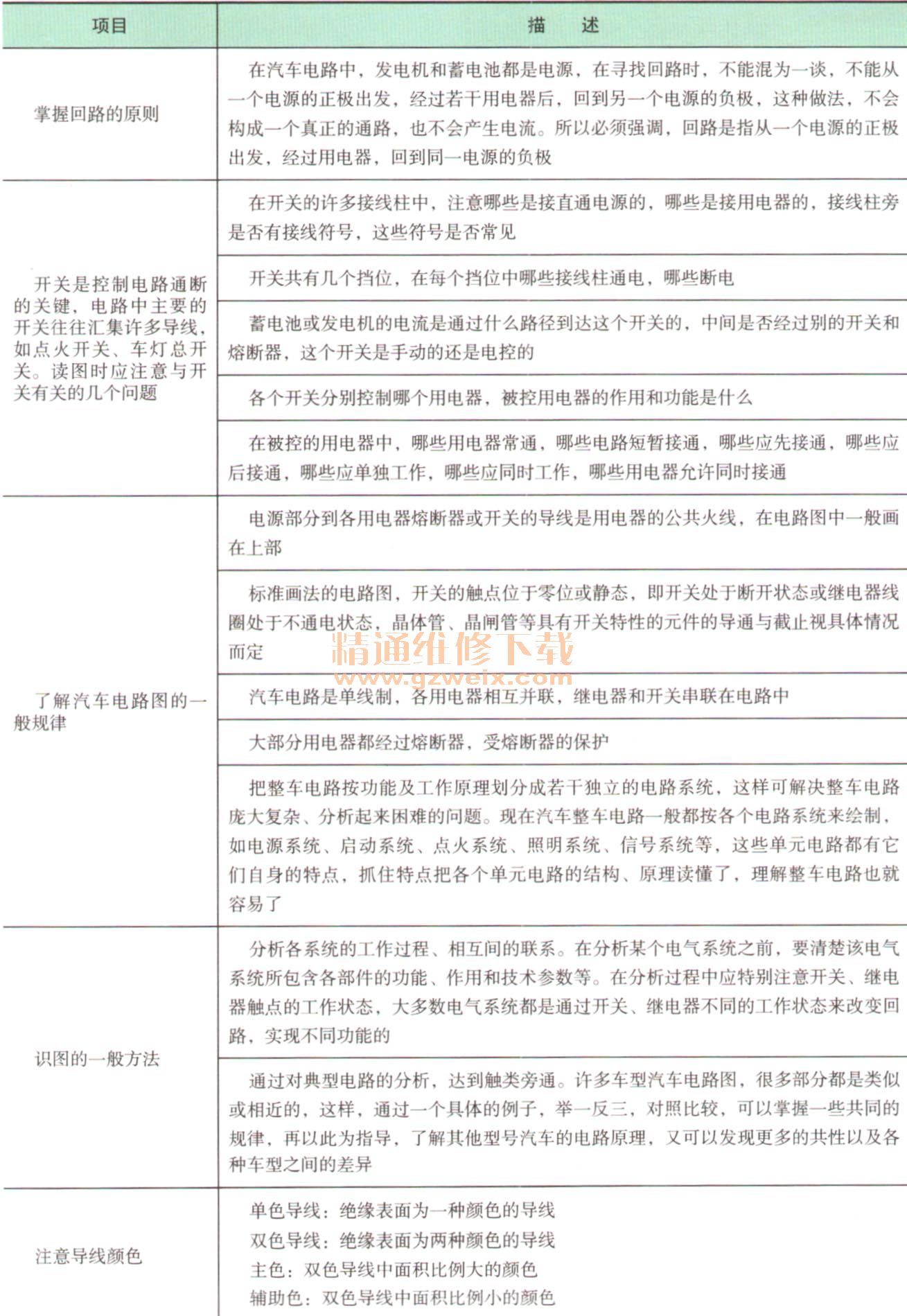

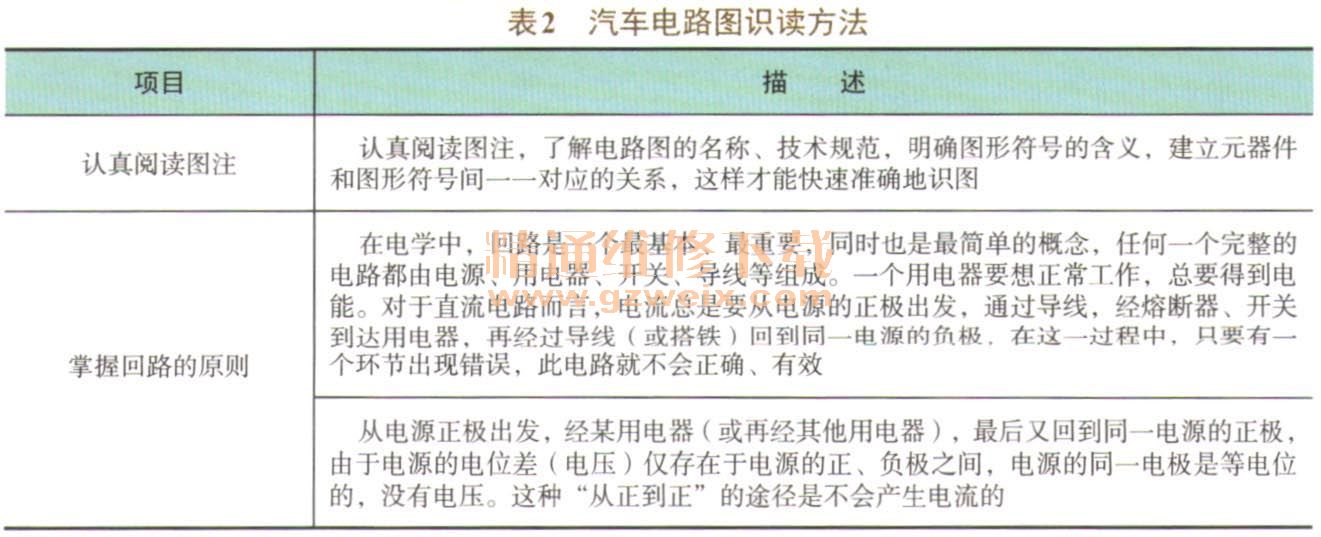

    由于各国汽车电路图的绘制方法、符号标注、文字标注、技术标准的不同,各汽车生产厂家汽车电路图的画法有很大差异,甚至同一国家不同公司汽车电路图的表示方法也存在较大的差异,这就给读图带来许多麻烦,因此掌握汽车电路图识读的基本方法显得十分重要。汽车电路图一般识读方法如表2所示。
