该系列发动机正时带拆装与调整和K24 W5发动机一样，相关内容参考：
http://www.gzweix.com/article/sort0253/sort0565/sort0596/info-320676.html

    简要介绍下这款发动机TDC设定与正时标记对位。

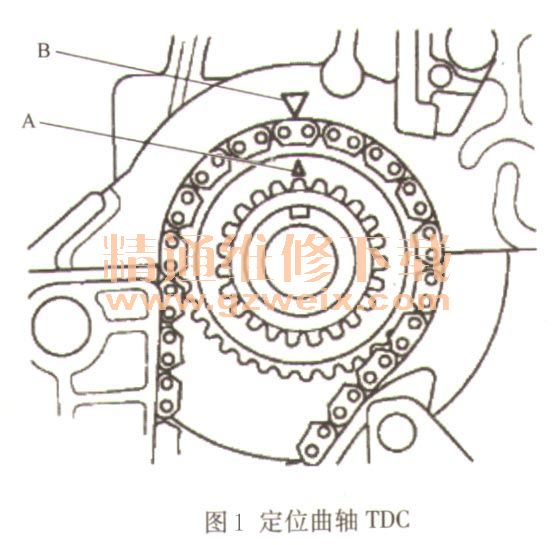

    1）将曲轴置于上止点TDC，使曲轴链轮上的TDC标记（A）与气缸体上的指针（B）对齐，见图1。

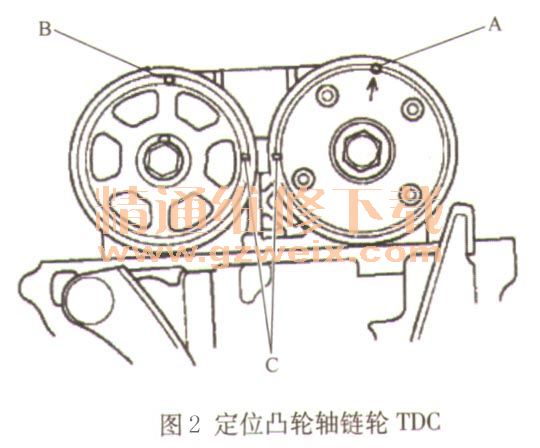

    2）将凸轮轴置于TDC。可变气门正时控制VTC作动器上的冲孔标记（A）、排气凸轮轴链轮上的冲孔标记（B）应位于顶端。对准VTC作动器和排气凸轮轴链轮上的TDC标记（C），见图2。

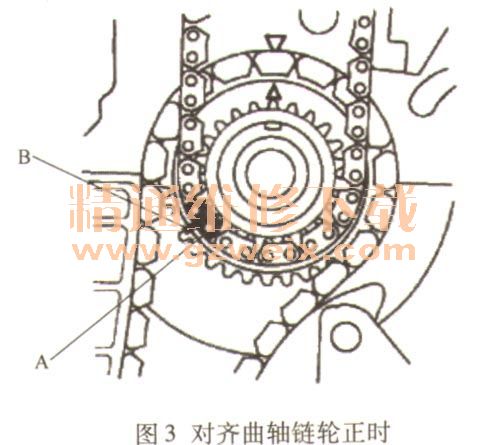

    3）将正时链安装在曲轴链轮上，色片（A）要对准曲轴链轮上的标记（B），见图3。

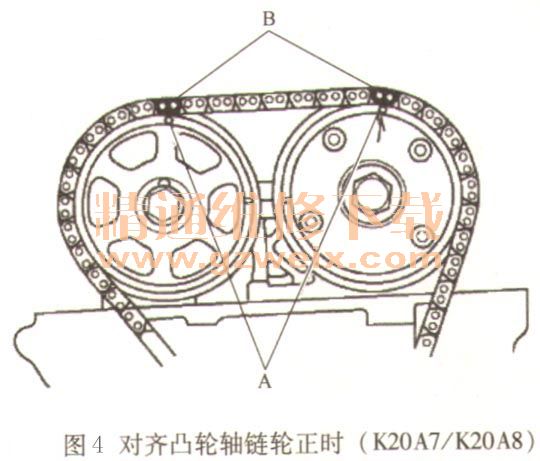

    4）在VTC作动器和排气凸轮轴链轮上安装正时链，同时使冲孔标记（A）对准两块色片 （B）（K20A7/K20A8型发动机），见图4。

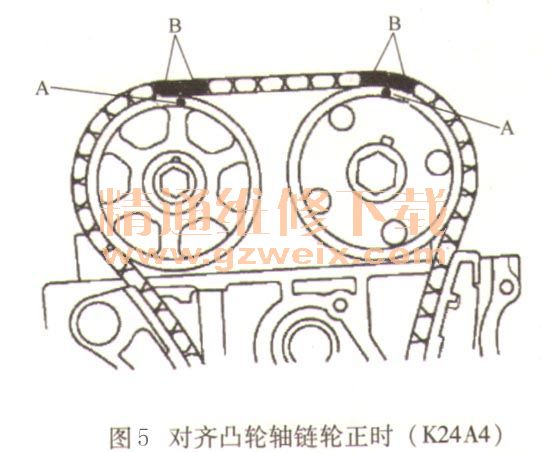

    5）将冲孔标记（A）与两块色片（B）的中心对准，将正时链安装到VTC作动器和排气凸轮轴链轮上（K24A4型发动机），见图5。
