2．正时链单元安装步骤
1）将1号气缸设置到TDC／压缩。
①暂时安装曲轴带轮螺栓。

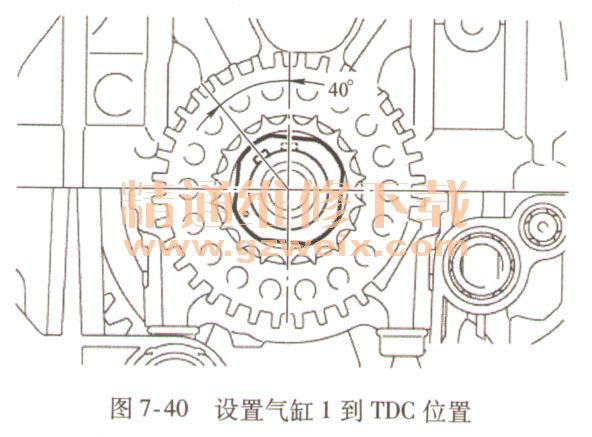

②如图40所示，将曲轴逆时针转动40°以定位曲轴带轮键。
③检查并确认凸轮轴正时齿轮的正时标记如图41所示。
提示：“A”并非正时标记。
2）用2个螺栓安装链条振动阻尼器，见图37。力矩：21N·m。
3）安装链条分总成。
①将链条置于凸轮轴正时齿轮和曲轴正时链轮上。
确保链条的标记板远离发动机。无需将链条安装到齿轮齿和链轮齿上。

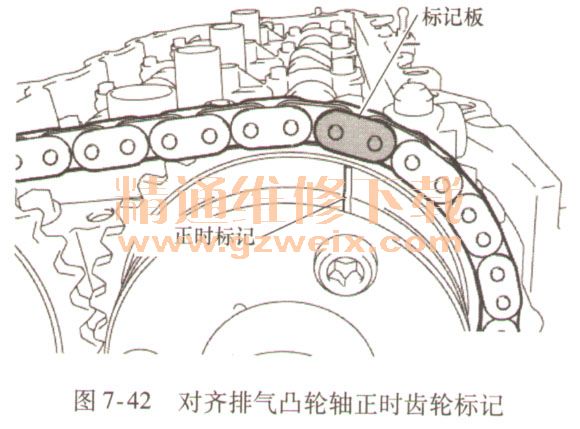

②如图42将链条的标记板（黄色或金色）与排气凸轮轴正时齿轮的正时标记对准，并将链条安装到排气凸轮轴正时齿轮上。

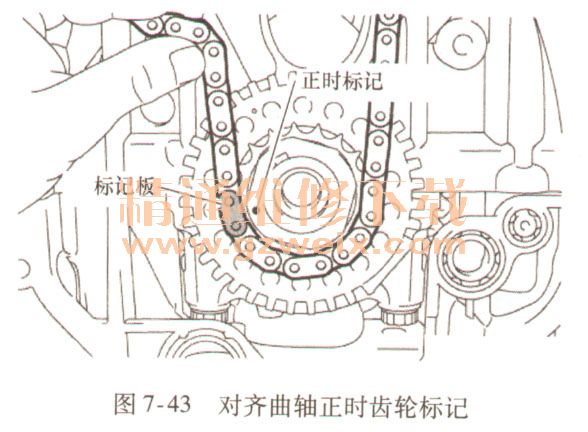

③如图43将链条的标记板（粉红色或金色）与曲轴正时链轮的正时标记对准，并将链条安装到曲轴正时链轮上。

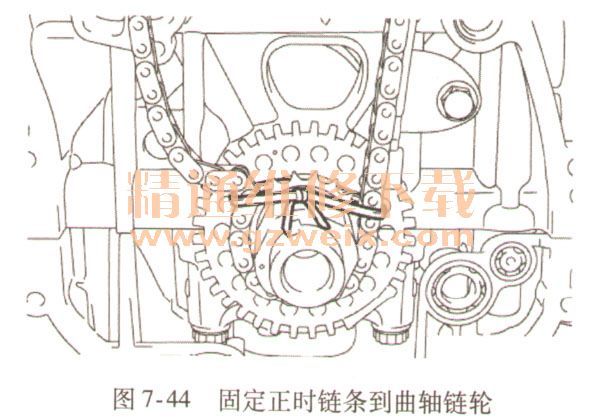

④在曲轴正时链轮上系一根绳子以确保链条牢固，见图44。

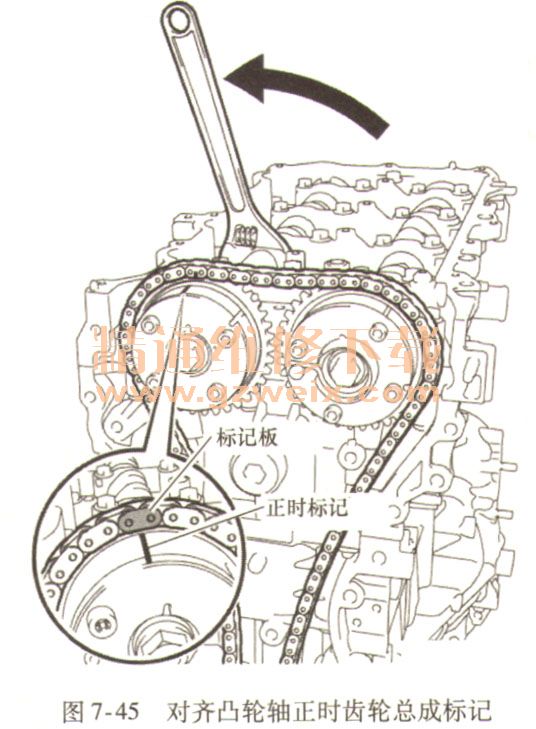

⑤如图45使用进气凸轮轴的六角部位，用扳手逆时针转动进气凸轮轴，将凸轮轴正时齿轮的正时标记与链条的标记板（黄色或金色）对准，并将链条安装到凸轮轴正时齿轮上。
提示：用扳手固定进气凸轮轴，直至安装好链条张紧器。

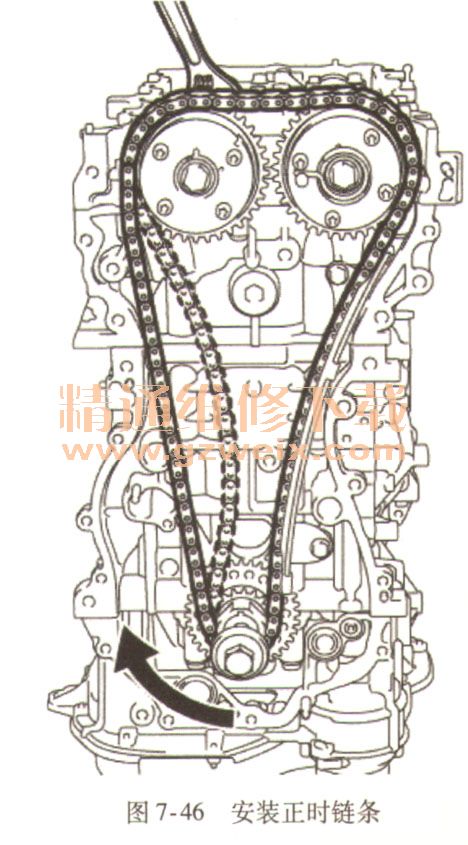

⑥拆下曲轴正时链轮上的绳子，顺时针转动曲轴并松开链条以安装链条张紧器导板，见图46。确保链条牢固。
