五菱宏光S 1. 2L LMH发动机正时校对方法
来源:本站整理  作者:佚名  2019-03-21 08:35:28

    1.正时链单元拆卸程序

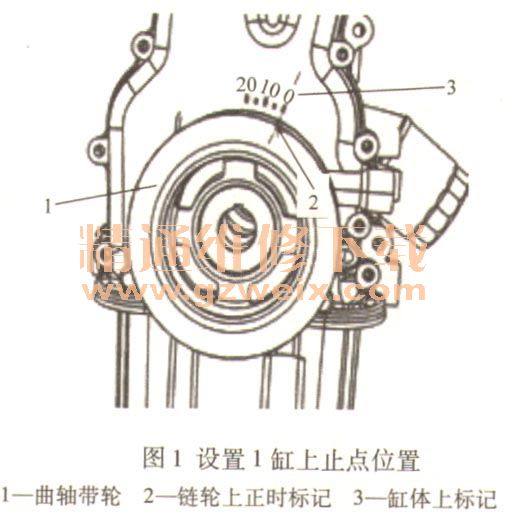

    1)按顺时针方向旋转曲轴两圈,将曲轴带轮上的记号对准发动机前盖上的正时检查记号刻线。如果曲轴带轮上有白色标记,则将曲轴带轮上的缺口记号2对准发动机前盖上的正时检查记号0°刻线(如图1中所示)。如果曲轴带轮上没有白色标记,则将曲轴带轮上的缺口标记2对准发动机前盖上的20°刻线。

    2)拆下发动机前盖。
    3)用直径相当的内六角扳手等1顶住锁止销,沿箭头方向压缩正时链张紧器,并用细铁丝等2锁死,见图2。

    4)松开正时张紧器螺栓,拆下正时张紧器(只拆正时链时不需此步骤)。松开进气侧正时链导轨螺栓,拆下进气侧正时链导轨。松开排气侧正时链导轨螺栓,拆下排气侧正时链导轨(只拆正时链时不需此步骤)。
    5)拆下正时链。注意:拆下正时链后请勿再旋转曲轴或凸轮轴。

    2.正时链单元安装程序
    请注意以下事项并按照拆卸的相反程序安装:
    1)顺时针旋转曲轴,让曲轴链轮上的正时标记g与缸体上的三角标记f对齐,进气凸轮轴上的正时标记e与正时链上的色标d对齐,排气凸轮轴上的正时标记b与正时链上的另一色标a对齐,见图3。

    2)拧紧正时链导轨螺栓,拧紧力矩:(10±2) N·m拧紧正时张紧器螺栓,拧紧力矩:(10±2)N·m。
    3)按照拆卸的相反程序进行之后的步骤。
