2．正时链单元安装步骤
    图7中为已安装的部件正时链条和相对应链轮匹配标记之间的关系。

    1）按以下步骤安装与曲轴链轮和油泵驱动相关的部件：

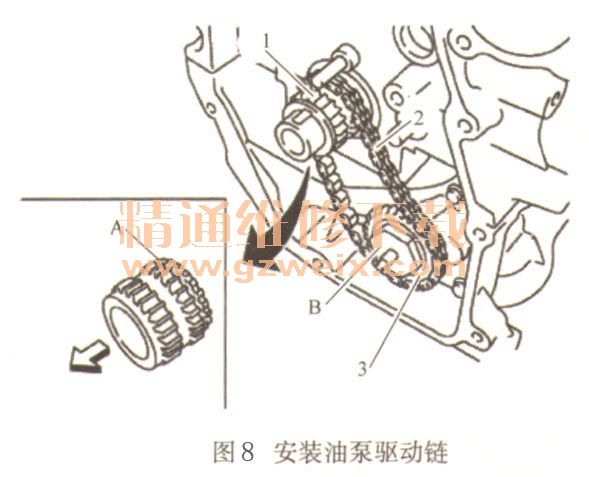

    ①同时安装曲轴链轮1，油泵驱动链条2和油泵链轮3。安装曲轴链轮，使其无效齿轮部分A朝向发动机背面。安装油泵链轮，使它的六角面朝向B发动机的前部。如图8所示。

    注意：与油泵驱动相关的零件上没有匹配标记。
    ②固定油泵轴的顶端，然后拧紧油泵链轮螺母。
    ③安装链条张紧器。将弹簧装入缸体前侧表面的固定孔的同时将本体插入轴内。安装后检查张力是否施加在油泵驱动链条上。
    2）按以下步骤安装正时链条，如图9所示。

    ①对齐每个链轮和正时链条上的匹配标记来进行安装。
    ②如果匹配标记没有对齐，请稍微转动凸轮轴来修正位置。
    注意：在配合标记对齐后，请用手扶住使它们保持对齐。为避免错齿，在前盖安装前，切勿转动曲轴和凸轮轴。
    3）安装正时链条张紧侧链条导轨和正时链条松弛侧链条导轨。
    4）安装链条张紧器。使用限位销将柱塞固定在完全压缩的位置，然后安装。在安装链条张紧器后，请用力拉出限位销。
    5）再次检查正时链条和每个链轮的匹配标记位置。
