2．正时带单元安装步骤

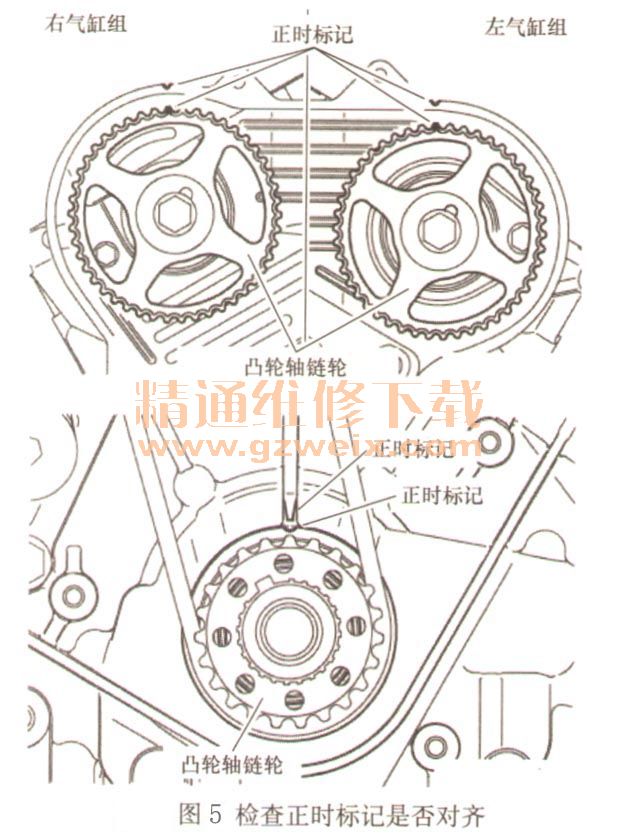

    1）检查曲轴链轮和凸轮轴链轮的标记是否与压缩行程的上止点处的No. 1对齐，见图5。

如果没对齐，那么再次对齐标记，注意气门和柱塞是否干涉。
    2）按以下顺序安装每个链轮上的正时带。
    ①安装曲轴链轮上的正时带，然后安装水泵驱动带轮上的正时带，同时将正时带拉紧以防止松弛。
    ②将左气缸组凸轮轴链轮的正时标记对齐。
    ③将正时带安装到张紧装置带轮上，同时减小松弛度。
    ④将正时带安装到右气缸组的凸轮轴链轮上。
    ⑤将正时带安装到张紧器驱动带轮上。
    3）查看所有链轮的正时标记是否对齐，见图6。

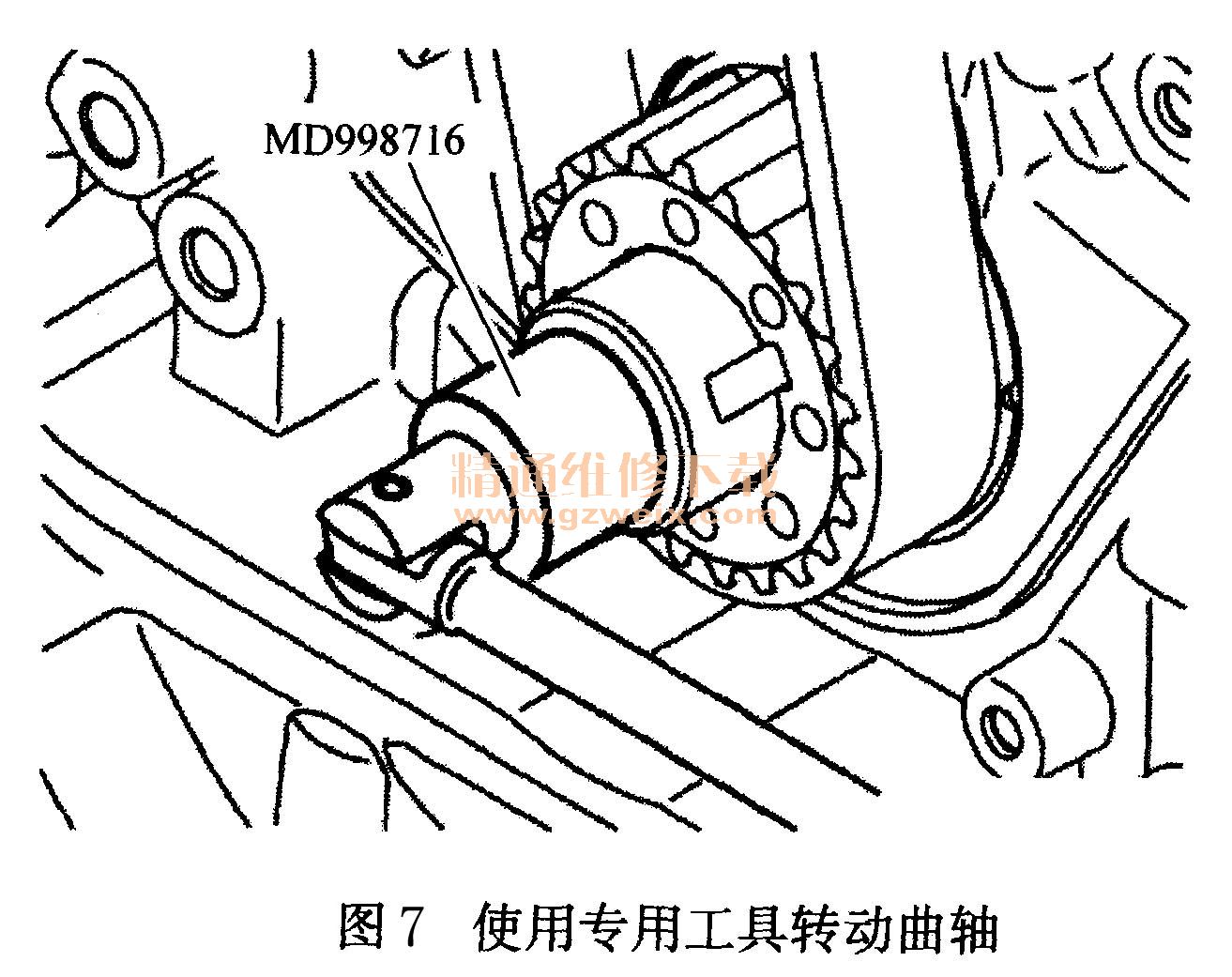

    4）使用专用工具曲轴扳手（MD998716）逆时针转动曲轴四分之一圈。然后，再顺时针转回来以验证所有的正时标记对齐，见图7。

    5）拉出自动张紧器销。
    6）顺时针转动曲轴两圈，保持静止大约5min。

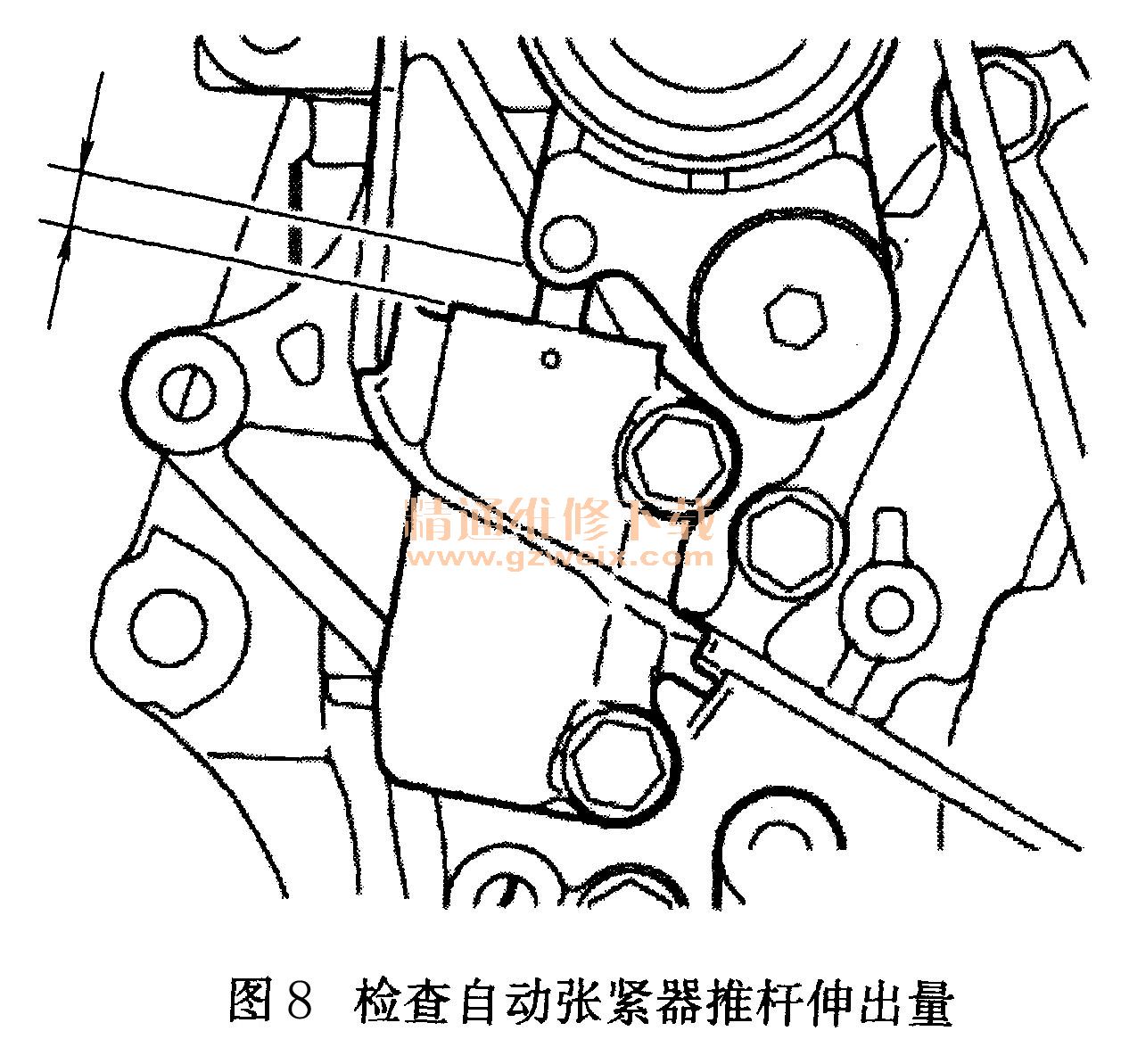

    7）检查自动张紧器推杆的伸出量是否在标准值范围内。标准值：9.1～13. 4mm，见图8。
