9）拆卸链条张紧器导板，从气缸体分总成上拆下链条张紧器导板。
    10）拆卸1号链条振动阻尼器，从气缸体分总成和气缸盖分总成上拆下2个螺栓和1号链条振动阻尼器。
    11）拆卸2号链条振动阻尼器，从凸轮轴壳分总成上拆下2个螺栓和2号链条振动阻尼器。
    12）拆卸链条分总成，用扳手固定凸轮轴的六角部位，并逆时针转动凸轮轴正时齿轮总成，以松开凸轮轴正时齿轮总成与凸轮轴正时链轮之间的链条分总成。
    链条分总成松开时，从凸轮轴正时齿轮总成上松开链条分总成，并将其置于凸轮轴正时齿轮总成上。
    确保从链轮上完全松开链条分总成。

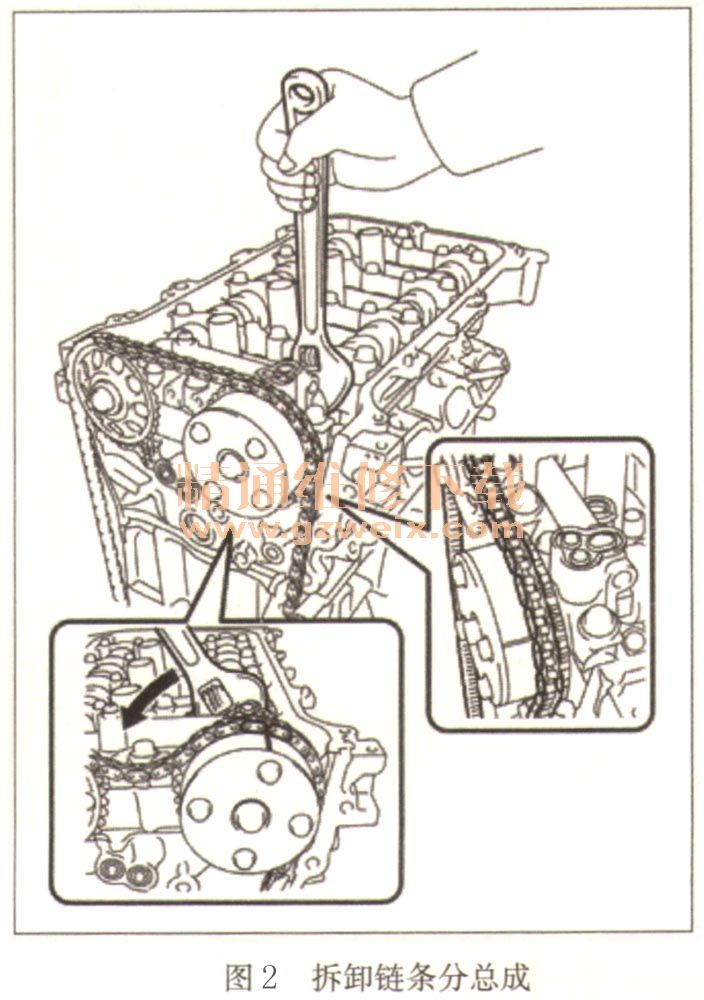

    顺时针转动凸轮轴，使其回到原来位置，并拆下链条分总成，见图2。

    13）拆卸曲轴正时链轮，从曲轴上拆下曲轴正时链轮。

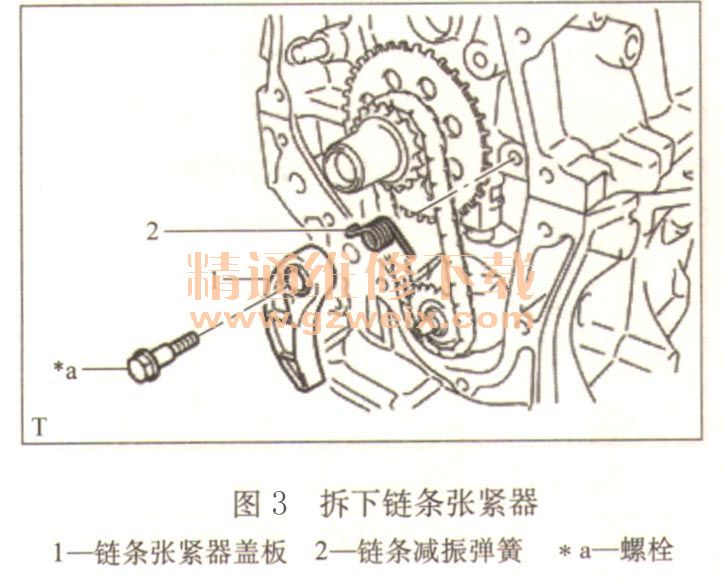

    14）拆卸2号链条分总成：暂时用曲轴带轮固定螺栓安装曲轴带轮。使用SST，固定曲轴带轮并拆下机油泵驱动轴齿轮螺母。拆下SST、曲轴带轮固定螺栓和曲轴带轮。拆下螺栓、链条张紧器盖板和链条减振弹簧，见图3。

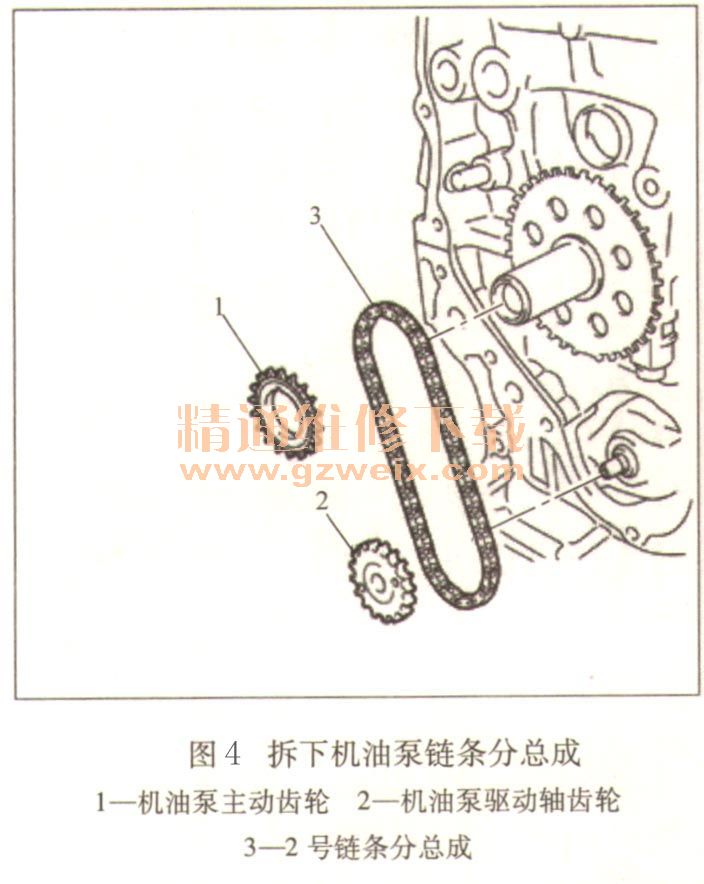

    拆下机油泵主动齿轮、机油泵驱动轴齿轮和2号链条分总成，见图4。

    15）从曲轴上拆下1号曲轴位置信号盘。
    16）使用头部缠有保护胶带的旋具，从曲轴上拆下2个曲轴正时齿轮键。
    17）检查凸轮轴正时齿轮总成。
    18）用扳手固定凸轮轴的六角部位，拆下螺栓和凸轮轴正时齿轮总成。拆下凸轮轴正时齿轮总成前，确保锁销已松开。不要拆下另外4个螺栓。从凸轮轴上拆下凸轮轴正时齿轮总成时，使其保持水平。
