2．正时链单元安装步骤
    1）用扳手固定2号凸轮轴的六角部位，并用螺栓安装凸轮轴正时链轮。力矩：54N·m。
    2）安装凸轮轴正时齿轮总成。
    ①如图5所示，使锁销和键槽错开，将凸轮轴正时齿轮总成和凸轮轴连接起来。不要用力推凸轮轴正时齿轮总成。否则锁销顶部可能损伤凸轮轴正时齿轮总成的安装表面。

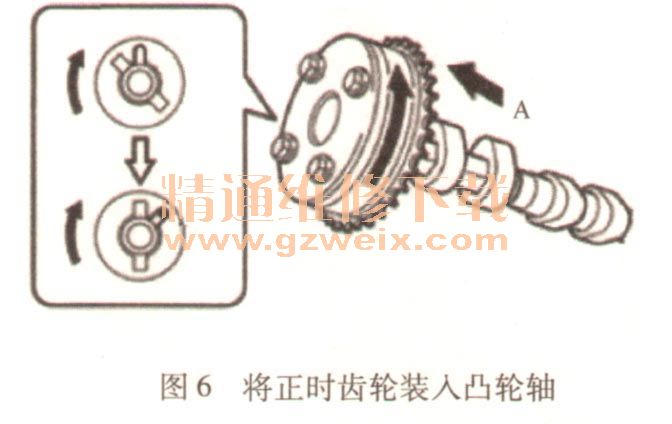

    ②如图6所示，将凸轮轴正时齿轮总成轻轻推向凸轮轴，转动凸轮轴正时齿轮总成直至锁销插入键槽。不要使凸轮轴正时齿轮总成朝延迟方向（顺时针）转动。

    ③检查并确认凸轮轴正时齿轮总成与凸轮轴法兰之间无间隙，见图7。

    ④用扳手固定凸轮轴的六角部位，并用螺栓安装凸轮轴正时齿轮总成。力矩：54N·m。
    ⑤检查并确认凸轮轴正时齿轮总成可朝延迟方向（顺时针）移动，并锁止在最大延迟位置。
    3）使用塑料锤，敲入2个曲轴正时齿轮键。敲入曲轴正时齿轮键直至其与曲轴接触。
    4）将1号曲轴位置信号盘安装到曲轴上，使“F”标记朝前。
    5）安装2号链条分总成。
    ①将曲轴带轮固定螺栓暂时安装到曲轴上。

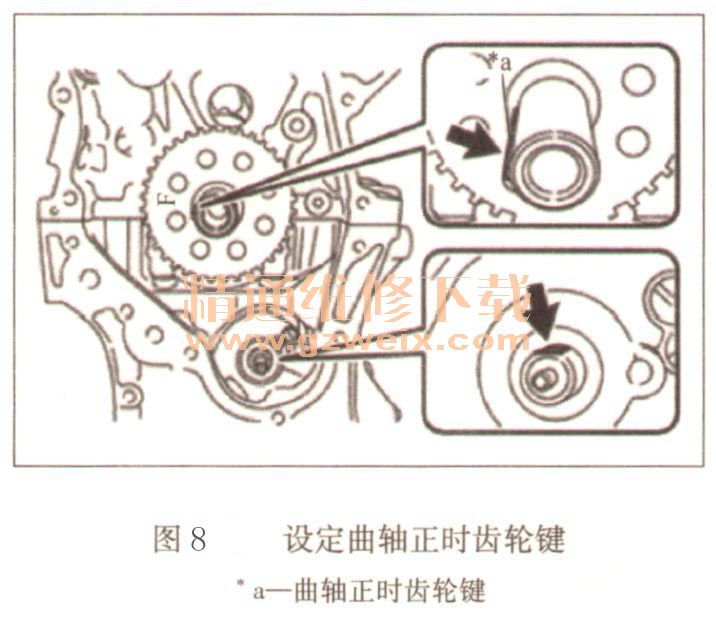

    ②如图8所示，设定曲轴正时齿轮键。逆时针转动曲轴，以将正时齿轮置于9点钟方向。

    ③转动机油泵驱动轴，使平面朝上，指向12点钟方向。
    ④从曲轴上拆下曲轴带轮固定螺栓。
    ⑤如图9所示，将标记板（黄色）与机油泵主动齿轮和机油泵驱动轴齿轮的正时标记对准。确保2号链条分总成的标记板（黄色）背离发动机总成。

    ⑥在2号链条分总成环绕在机油泵主动齿轮和机油泵驱动轴齿轮上时，将机油泵主动齿轮安装到曲轴上，并将机油泵驱动轴齿轮暂时安装到机油泵驱动轴上。
    ⑦暂时安装机油泵驱动轴齿轮螺母。
