⑧将链条减振弹簧安装到链条张紧器盖板上，然后用螺栓安装链条张紧器盖板。力矩：10N·m。
    ⑨用曲轴带轮固定螺栓将曲轴带轮暂时安装到曲轴上。
    ⑩使用SST，固定曲轴带轮并紧固机油泵驱动轴齿轮螺母。力矩：28N·m。
    ⑧拆下SST、曲轴带轮固定螺栓和曲轴带轮。
    6）将曲轴正时链轮安装到曲轴上。
    7）用2个螺栓将1号链条振动阻尼器安装到气缸盖分总成和气缸体分总成上。力矩：21N·m，
    8）将I号气缸设定至TDC／压缩。
    ①将曲轴带轮固定螺栓暂时安装到曲轴上。

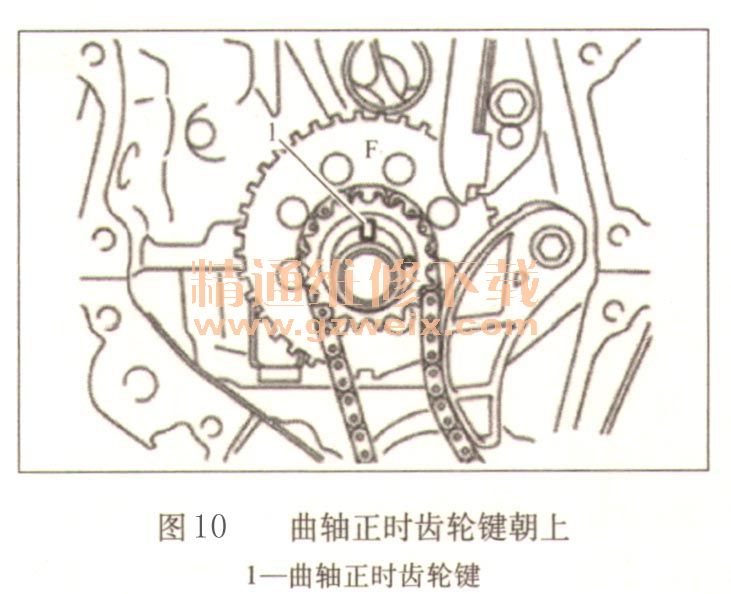

    ②顺时针转动曲轴，直至曲轴正时齿轮键朝上，见图10。

    ③检查并确认凸轮轴正时齿轮总成和凸轮轴正时链轮上的正时标记如图79所示对准。凸轮轴正时链轮上有3个标记。确保正时标记（长方形）位于顶部，见图11。

    9）安装链条分总成。放置链条分总成，确保使标记板朝向发动机前部。
    ①如图12所示，将标记板（橙色）与正时标记（长方形）对准并安装链条分总成。a．凸轮轴正时链轮上有3个标记。确保将标记板与正时标记（长方形）对准。

    b．凸轮轴侧的标记板为橙色。
    c．不要使链条分总成环绕在凸轮轴正时齿轮总成的链轮上。只可将其放置在凸轮轴正时齿轮总成上。
    d．将链条穿过1号链条振动阻尼器。

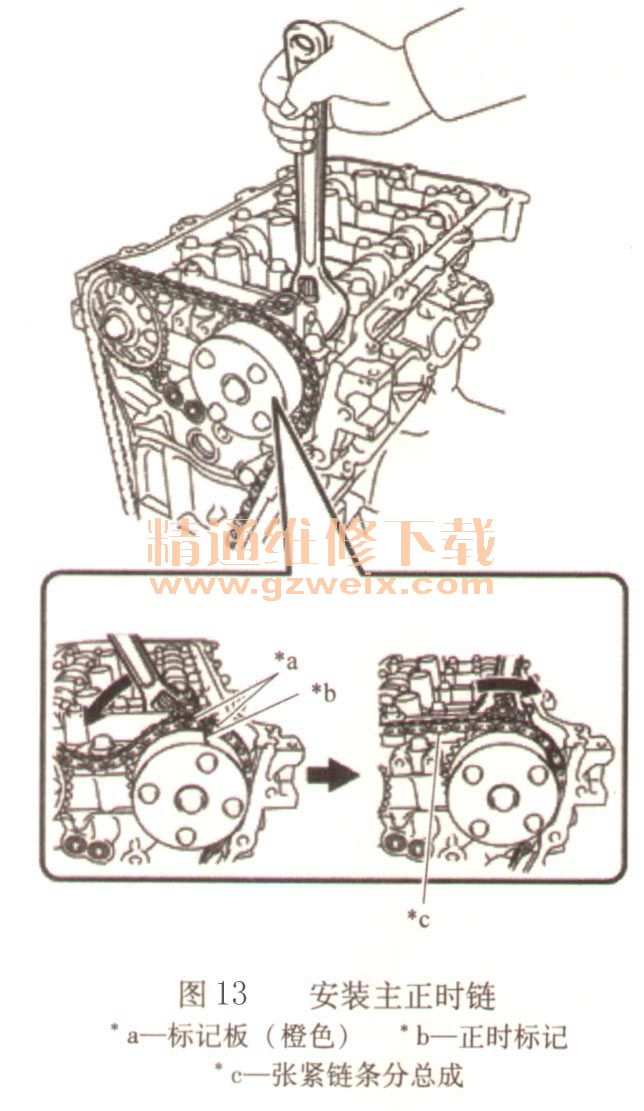

    ②将链条放置在曲轴上，但不要使其绕在轴上，如图13所示。

    ③用扳手固定凸轮轴的六角部分，并逆时针转动凸轮轴正时齿轮总成，使标记板（橙色）与正时标记对准，然后安装链条分总成。凸轮轴侧的标记板为橙色。
    ④用扳手固定凸轮轴的六角部分，并顺时针转动凸轮轴正时齿轮总成。为张紧链条分总成，顺时针缓慢转动凸轮轴正时齿轮总成，以防链条分总成错位。

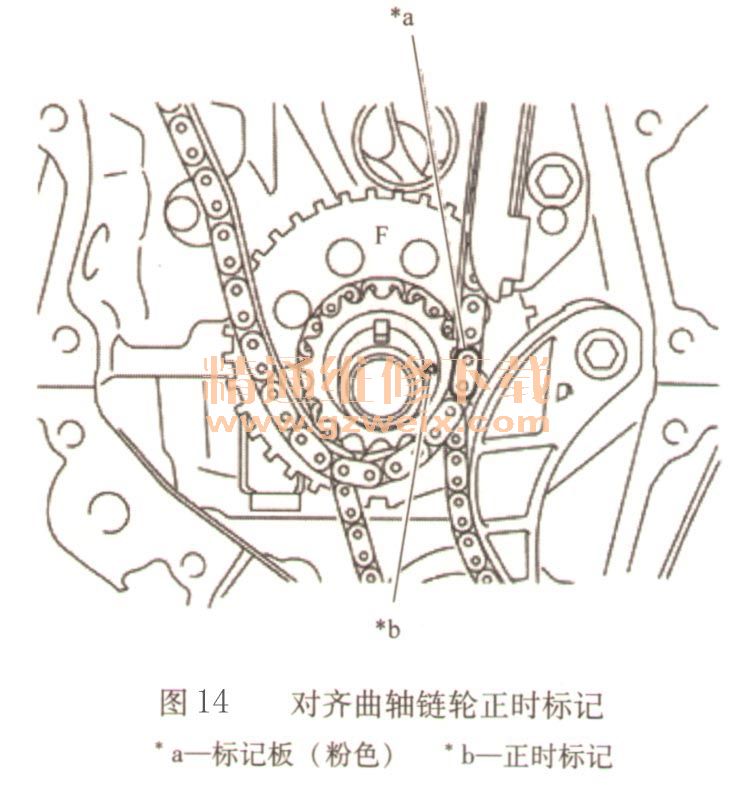

    ⑤将标记板（粉色）和正时标记对准，并将链条分总成安装到曲轴正时链轮上。曲轴侧的标记板为粉色，如图14所示。

    10）将链条张紧器导板安装到气缸体分总成上。
    11）检查并确认各正时标记位于TDC／压缩。凸轮轴正时链轮上有3个标记。确保正时标记（长方形）位于顶部，如图15所示。

    12）用2个螺栓将2号链条振动阻尼器安装到凸轮轴壳分总成上。力矩：10N·m。
    13）安装带节温器的进水口分总成双头螺柱。如果带节温器的进水口分总成双头螺柱变形或其螺纹损坏，则将其更换。如图16所示。

    14）安装带节温器的进水口分总成
    15）将新衬垫安装到发动机水泵总成上。确保清洁接触表面。用3个螺栓将发动机水泵总成安装到正时链条盖分总成上。力矩：21N·m。
    16）安装正时链条盖分总成。
