2016～2017年丰田3.5L 7GR-FKS发动机正时校对方法

当前位置：精通维修下载 > 文档资料 > 汽车技术 > 汽车专题 > 汽车正时设定

来源：本站整理作者：佚名 2019-03-28 12:02:13

    2．正时链单元安装步骤
    （1）安装B1侧正时链

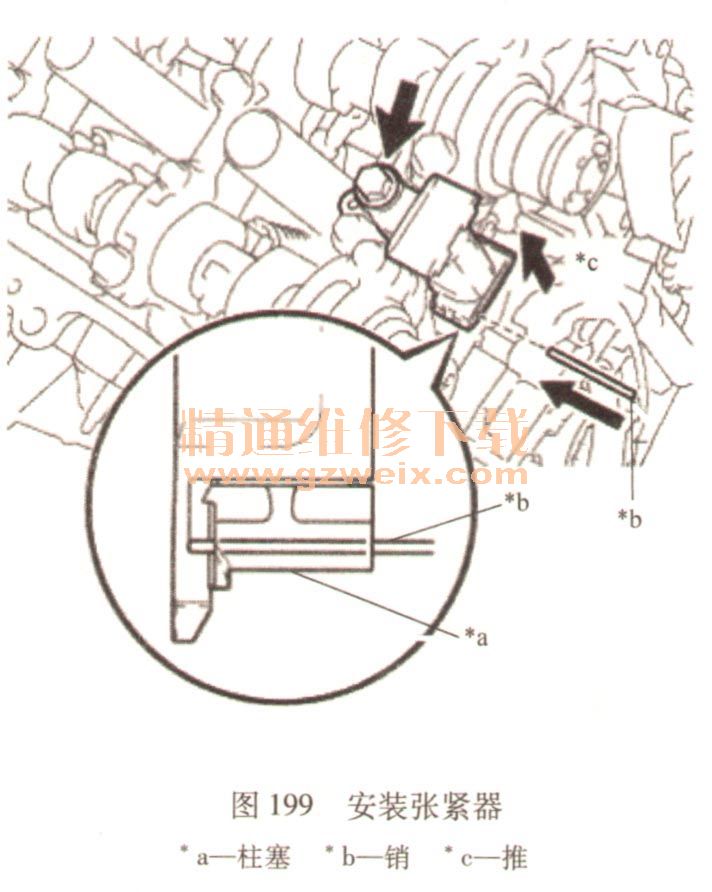

    1）用螺栓安装2号链条张紧器。力矩：21N·m。推入2号链条张紧器时，将直径1. 0mm的销插入孔中以将张紧器固定到位。如图199所示。

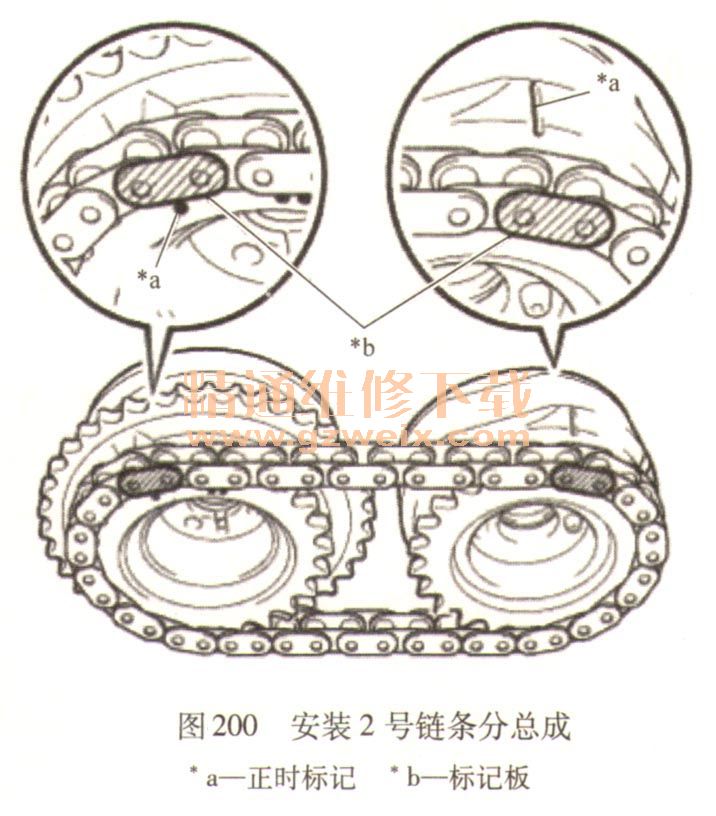

2）如图200所示，将标记板（黄色）与凸轮轴正时齿轮总成的正时标记对准。将凸轮轴的锁销与凸轮轴正时齿轮总成的销孔对准。在2号链条分总成已安装的情况下，安装凸轮轴正时齿轮总成和排气凸轮轴正时齿轮总成。

（2）安装B2侧正时链条
1）用螺栓安装3号链条张紧器。力矩：21N·m。推入张紧器的同时，将直径1. 0mm的销插入孔中以将张紧器固定到位。

2）如图所示，将标记板（黄色）与凸轮轴正时齿轮总成的正时标记对准。将凸轮轴的锁销与凸轮轴正时齿轮总成的销孔对准。在2号链条已安装的情况下，安装凸轮轴正时齿轮总成和左侧排气凸轮轴正时齿轮。

    （3）安装主正时链条
    1）检查并确认右侧气缸组上的凸轮轴正时齿轮位置、左侧气缸组和曲轴上的正时标记应位于如图203所示位置。

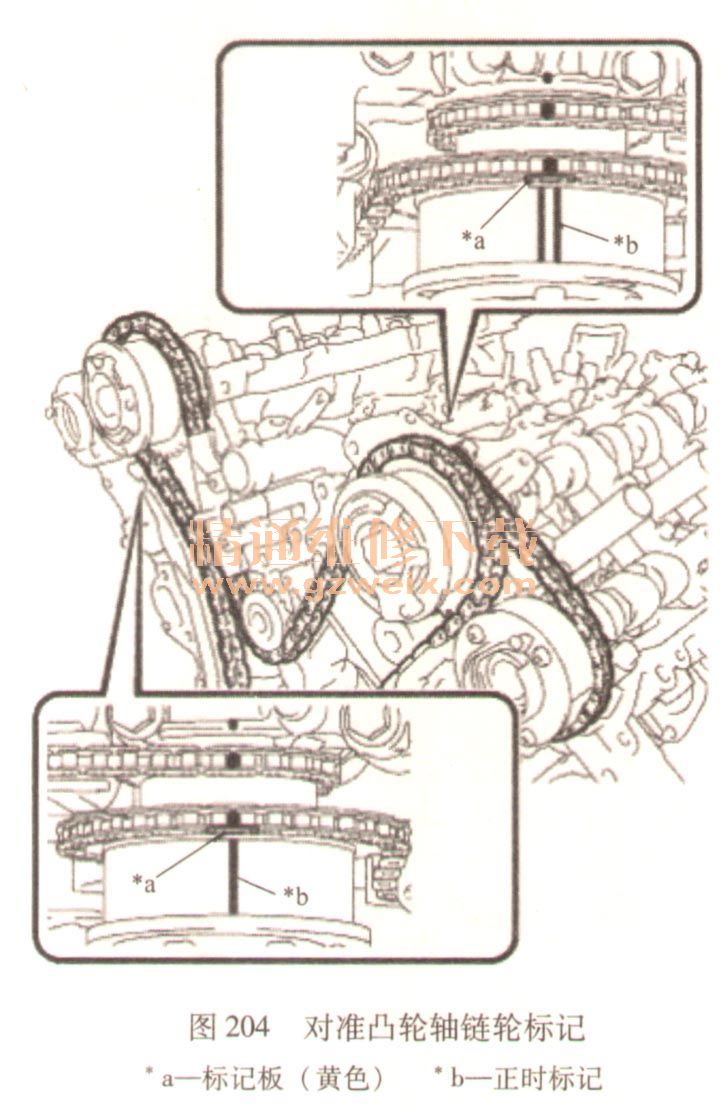

    2）如图204所示，对准标记板和正时标记，并安装链条。凸轮轴标记板为黄色。

    3）链条置于曲轴的顶部。
    4）如图205所示，逆时针转动右侧气缸组的凸轮轴正时齿轮总成，以紧固气缸组间的链条。

    注意：重复使用张紧链轮时，将链条板对准其所在标记以紧固气缸组间的链条。
    5）如图206所示，对准标记板和正时标记，并将链条安装到曲轴正时链轮上。曲轴标记板为黄色。

    6）暂时安装带轮固定螺栓。

    7）顺时针转动曲轴10°，将其定位至右侧缸体孔径中心线（TDC／压缩）。
