4）将曲轴转动至上止点，小心因凸轮轴正时链跳齿而损坏。仅沿发动机运转方向转动曲轴。

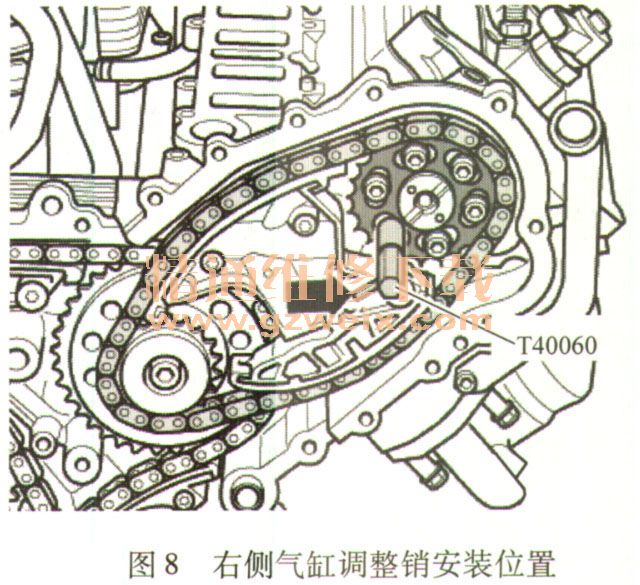

    凸轮轴必须用调整销T40060锁定。调整销T40060的螺栓（箭头）必须垂直于气缸列1（右侧）凸轮轴的中心轴线，如图8所示。调整销T40060的螺栓（图中箭头）必须垂直于气缸列2（左侧）凸轮轴的中心轴线，如图9所示。

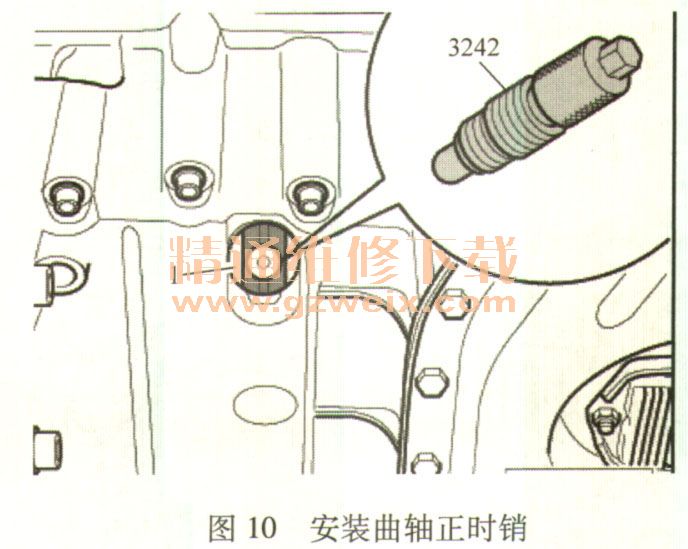

    5）从油底壳上半部分旋出螺旋塞。用手指接触上止点孔时小心受伤。不要转动曲轴1，如图10所示。

    6）用20N·m的力矩将固定螺栓3242拧入孔中，如图10所示；必要时略微来回转动曲轴，以便完全对中螺栓。
    7）为了避免割伤，用绝缘带包裹直径为3. 3mm钻头的尖头和刀刃。

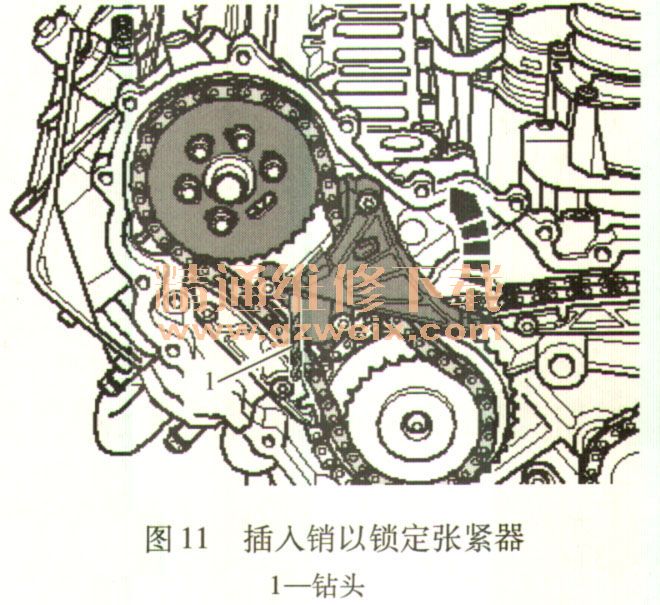

    8）沿箭头方向压左侧凸轮轴正时链链条张紧器的张紧轨，并用直径为3. 3mm的钻头1锁定链条张紧器，如图11所示。凸轮轴正时链如已用过，反向运转时可能会损坏。用彩色箭头标记凸轮轴正时链的运转方向，以便重新安装。时链。

    13）用同样的方法拆卸右侧正时链部件。
    （2）安装步骤准备工作：将曲轴用固定螺栓3242固定在上止点位置。已安装配气机构正时传动链。更换上止点标记处的螺旋塞密封环。更换需要通过继续拧一定角度拧紧的螺栓。旋转凸轮轴时，曲轴上不得有任何活塞位于上止点位置。小心不要损坏气门和活塞顶。

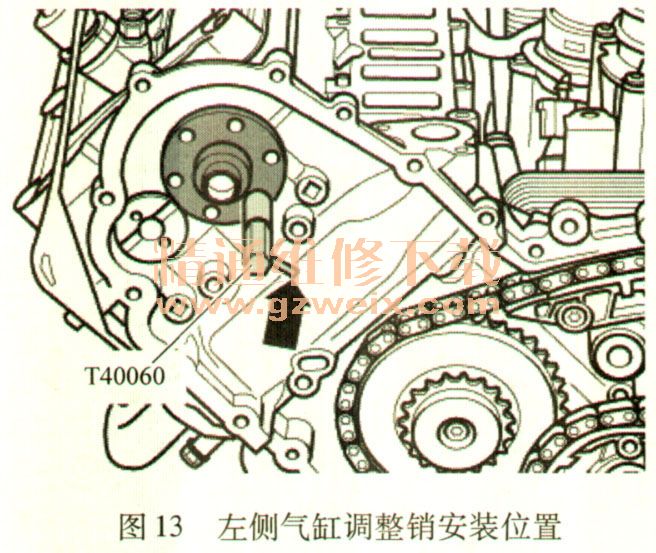

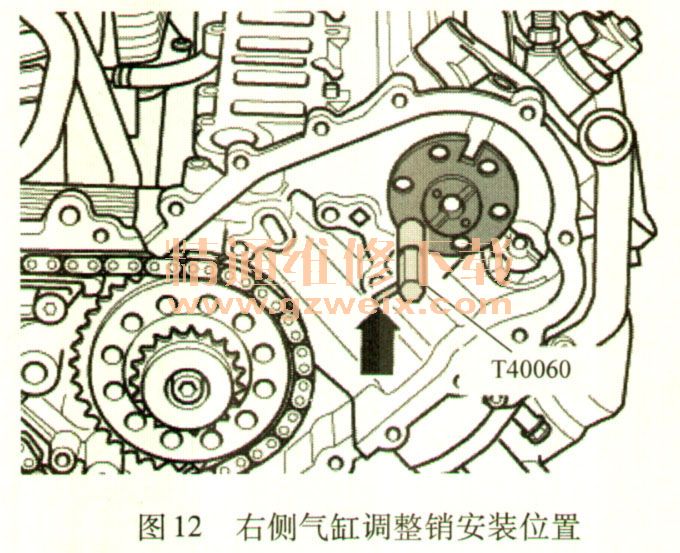

    1）检查两个气缸盖的凸轮轴是否位于上止点位置。凸轮轴必须用调整销T40060锁定。调整销T40060的螺栓（箭头）必须垂直于气缸列1（右侧）凸轮轴的中心轴线，如图12所示。调整销T40060的螺栓（箭头）必须垂直于气缸列2（左侧）凸轮轴的中心轴线，如图13所示。销T40060的螺栓必须垂直于凸轮轴的中心轴线。
