1）断开蓄电池负极电缆。

    2）卸下上部和下部前正时带盖。注意对准曲轴与凸轮轴的正时标记时，务必用曲轴将发动机转动。拆下正时带后，不可转动凸轮轴，否则可能会使气门组件受损。务必在卸下正时带之前将正时标记对准。

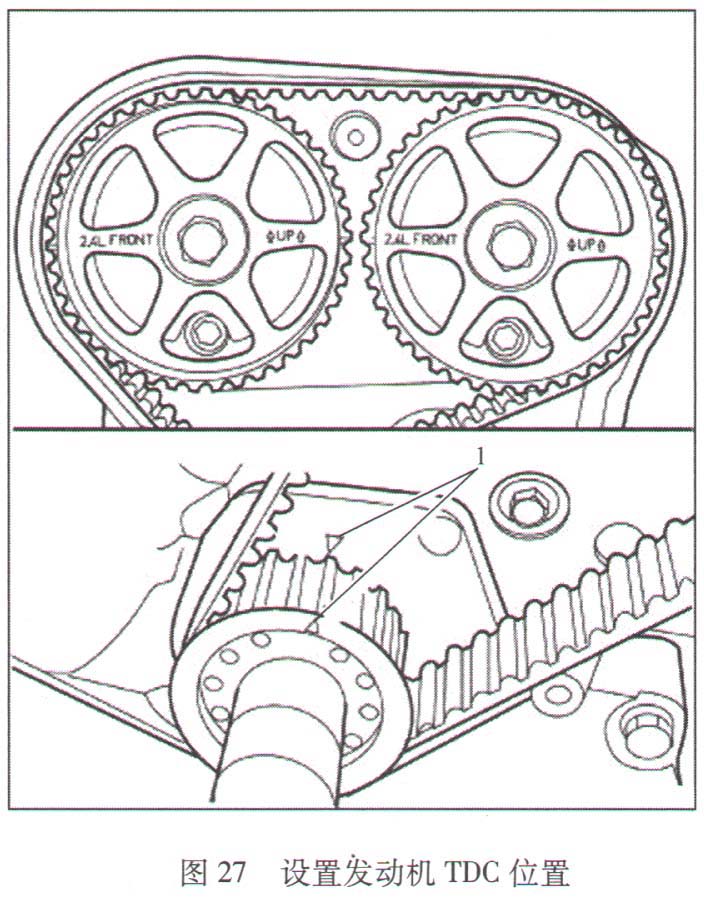

    3）在拆除正时带前，转动曲轴直到机油泵壳体上的TDC标记与曲轴链轮1（链轮齿的下降面）上的TDC标记对准为止，如图27所示。注意曲轴链轮TDC标记1位于链轮齿的下降面上。若不把链轮齿的下降面与机油泵壳体上的TDC标记对准，将会导致凸轮轴正时标记不对准。

    4）松开正时带张紧器锁止螺栓1。

    5）将6mm内六角扳手插入位于正时带张紧器带轮的钢板弹簧舌片2上的六角孔。顺时针旋转钢板弹簧舌片2直至正时带松弛下来足以进行拆卸，如图28所示。

    6）拆下正时带。

    提示：若由于不正确的随动（校正）造成正时带受损，则将正时带张紧器轮和支架作为一个组件更换。

    1）在将曲轴链轮装到TDC上时，应使链轮对准机机油泵外壳上的箭头。

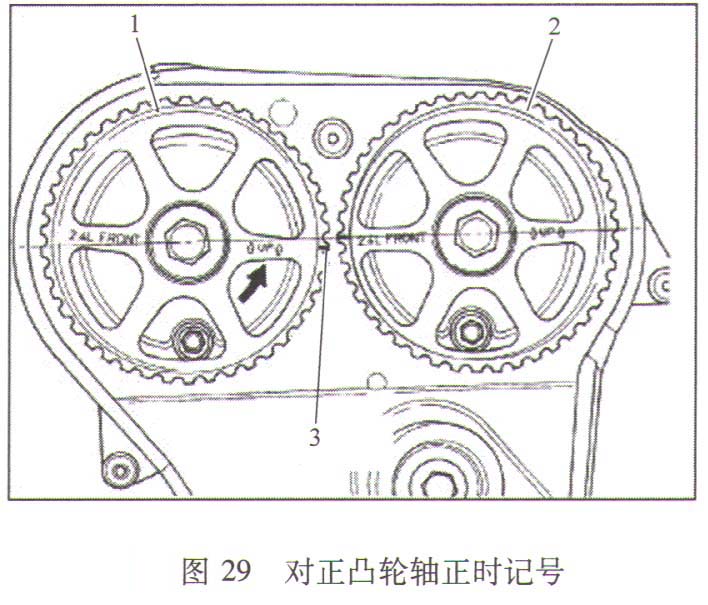

    2）设定凸轮轴正时记号以便排气凸轮轴链轮1位于进气凸轮轴链轮2之下的1/2凹槽3。注意确保两个凸轮轴链轮上的箭头向上，如图29所示。

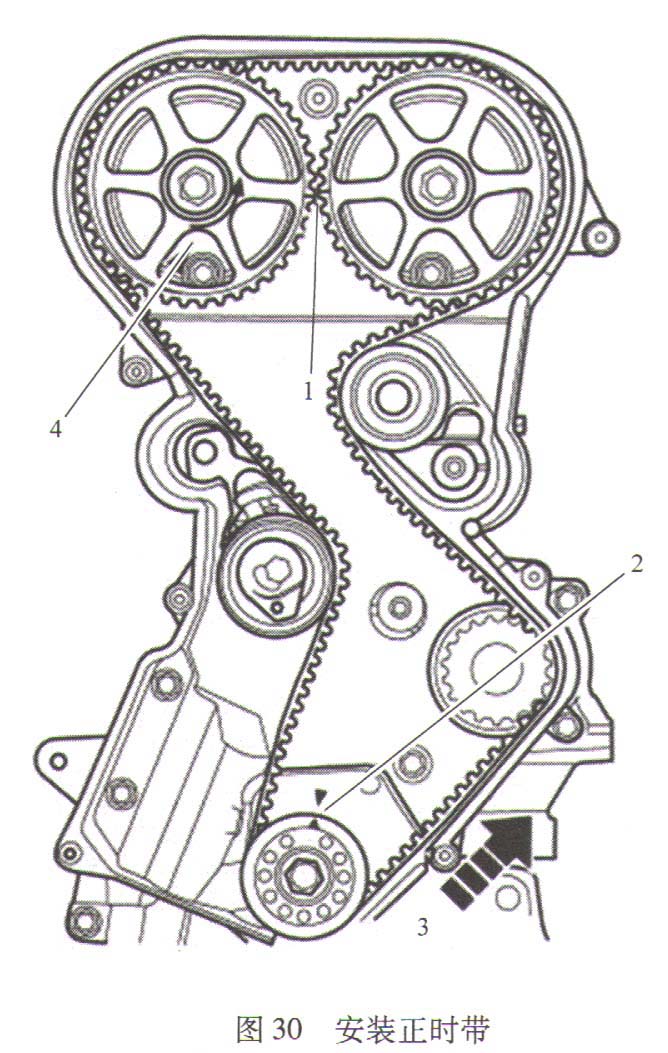

    3）安装正时带。从曲轴开始（箭头3所指），围绕水泵链轮、惰轮、凸轮轴链轮，然后是张紧器，对准曲轴链轮和缸体标记2。

    4）逆时针方向转动排气凸轮轴链轮4对准标记1并张紧正时带，如图30所示。

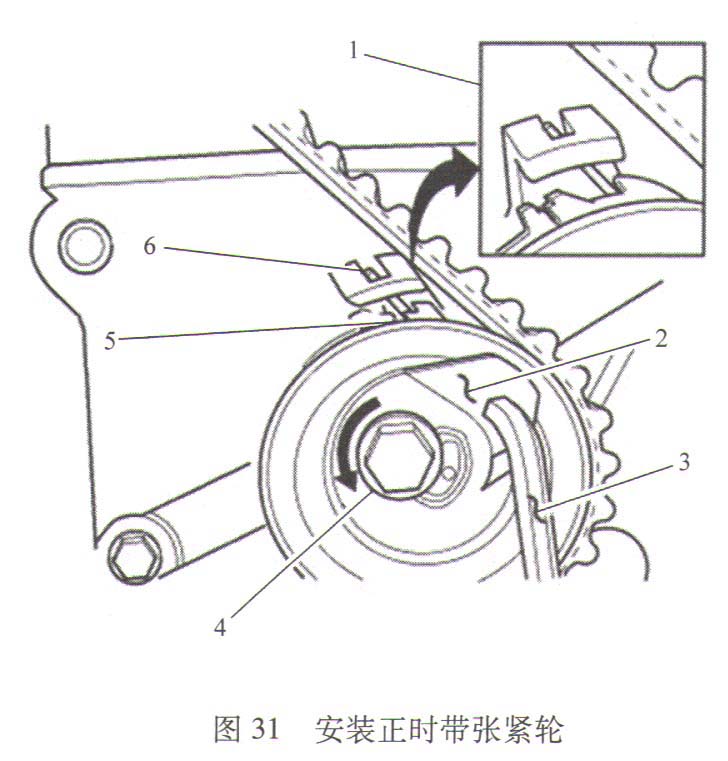

    5）将6mm内六角扳手3插入位于正时带张紧器带轮的钢板弹簧舌片上的六角孔。逆时针旋转顶板2。移动张紧器带轮定住正时带，而移动张紧器设定凹槽1开始顺时针旋转。留意设定凹槽1的运转，继续逆时针旋转顶板2直至设定凹槽与弹簧柄托6对齐。使用内六角扳手3防止顶板2移动，拧紧张紧器锁止螺栓4至25N·m。在拧紧锁止螺栓4后，安装凹槽5和弹簧柄托6必须保持对齐，如图31所示。

    6）卸下内六角扳手和扭力扳手。注意：仅可以在顺时针旋转的过程中重新将曲轴置于TDC位置上。若不在TDC位置，则再旋转两次直至到达TDC位置。不要逆时针旋转曲轴，否则将不能恰当地检验张紧器的安装。

    7）为了定住正时带，逆时针完整地旋转曲轴两次直至曲轴可以重新定位在TDC位置上。核实凸轮轴1和凸轮轴正时记号2处于适当的位置。

    8）如图32所示，检查弹簧柄托1是否在容许窗口2之内。若弹簧柄托1在容许窗口2内，安装过程完成，无须进行下一道程序。若弹簧柄托1不在容许窗口2内，务必重复步骤5） -7）。

    9）安装上部和下部前正时带盖。

    10）连接蓄电池的负极缆线。
