2014~2018年英菲尼迪ESQ 1. 6L HR16DE发动机正时校对
来源:本站整理  作者:佚名  2019-08-11 09:13:51

     1.正时链单元拆卸步骤

    1)拆下前车轮(右)。
    2)拆下前翼子板保护板(右侧)。
    3)排放发动机机油。注:在发动机冷却后执行此步骤。
    4)拆下以下零件。
      .摇臂盖。
      .驱动带。
      .水泵带轮。
    5)使用变速器千斤顶支撑发动机的底部,然后拆下发动机底座支架和隔垫(右)。
    6)按以下步骤将第1缸设定在压缩行程的上止点:
    ①顺时针转动曲轴带轮2,并将TDC标记(非油漆记号)A对准前盖上的正时标记1,见图19。

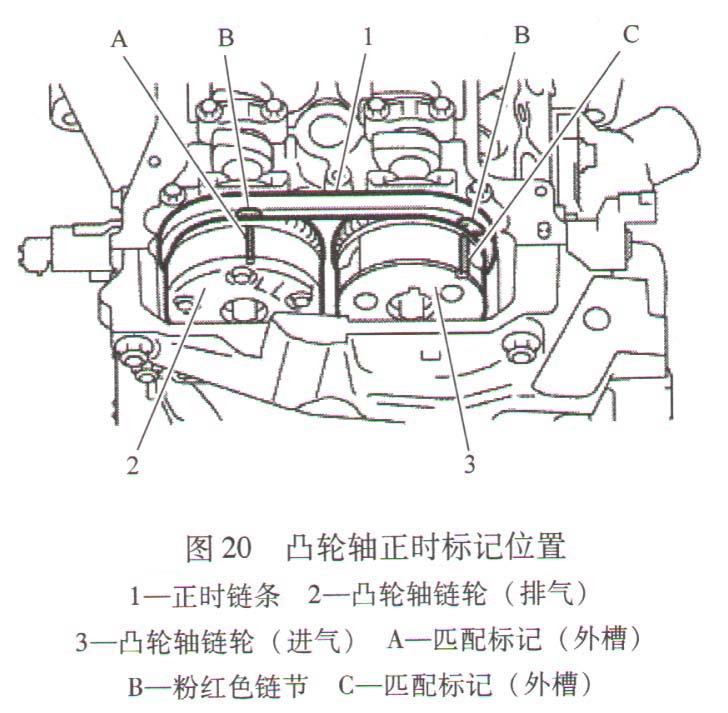

    ②检查每个凸轮轴链轮上的匹配标记是否都定位在图20所示的位置。若非如此,再将曲轴带轮转动一圈,使匹配标记在图中所示的位置。
    7)按照以下步骤拆下曲轴带轮:
    ①使用带轮固定器(通用维修工具)A固定曲轴带轮1。
    ②如图21所示,松开并拉出曲轴带轮螺栓。注意切勿拆下装配螺栓,因为它们将用作带轮拔具(mSST : KV 11103000)的支撑点。

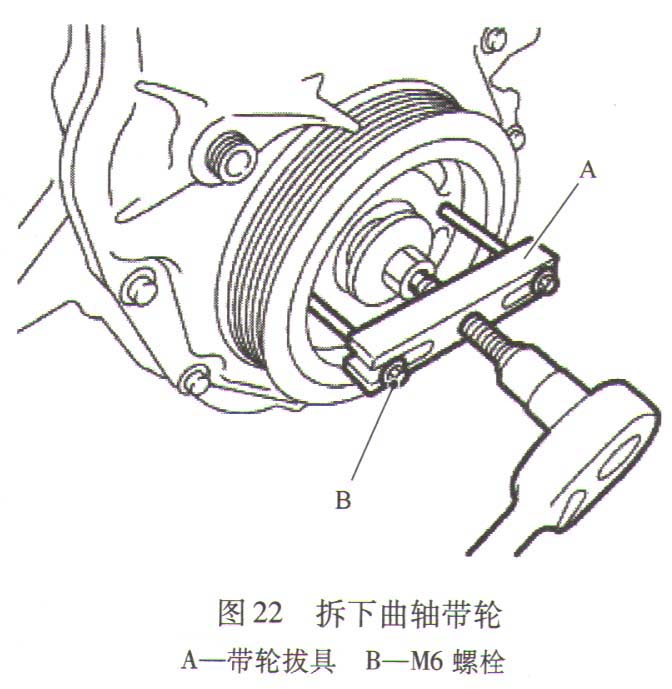

    ③如图22所示,在曲轴带轮的M6螺纹孔内安装带轮拔具(mSST : KV 11103000) A,然后拆下曲轴带轮。
    8)按以下步骤拆下前盖:
    ①按照图23中15~1的顺序松开螺栓。
    ②撬开图24所示位置(箭头)·来切开液态密封胶,然后拆下前盖。
    9)从前盖上拆下前油封。使用合适的工具将其举起后拆下。注意切勿损坏前盖。

    10)按以下步骤拆下正时链条张紧器1。
    ①将正时链条张紧器操作杆A完全往下推,然后将柱塞C推人正时链条张紧器内。
    .将链条张紧器操作杆完全往下推即可释放凸耳B。这样,柱塞就可以移动。’
    ②拉起杆,使它的孔与主体上的孔的位置对齐。
    .将操作杆孔与主体孔的位置对齐时,柱塞就会被固定。
    .当柱塞棘齿的凸起部分和凸耳彼此相对时,两个孔的位置并没有对齐。此时,请稍微移动栓塞来使它们正确啮合并对齐这些孔。
    ③将限位销D通过操作杆插人主体的孔中,然后将操作杆固定在上方位置。图25所示为使用2. 5 mm六角扳手的范例。
    ④拆下正时链条张紧器。
    11)拆下正时链条张紧侧链条导轨和正时链条松弛侧链条导轨。
    12)拆下正时链条。朝凸轮轴链轮(排气侧)拉动正时链条的松弛部分,然后拆下。
    正时链条应从凸轮轴链轮(排气侧)侧开始拆下。注意在拆下正时链条时,切勿旋转曲轴或凸轮轴。这会导致气门和活塞之间相互碰撞。
    13)按以下步骤,拆下与曲轴链轮和油泵驱动相关的零件。
    ① 如图26所示,拆下油泵驱动链条张紧器1。从轴B和弹簧固定孔A上拉出。
    ②用TORX套筒来固定油泵轴的顶部(尺寸:E8),然后松开油泵链轮螺母并将其拆下。
  ③同时拆下曲轴链轮、油泵驱动链条和油泵链轮。
