3．正时链单元安装步骤

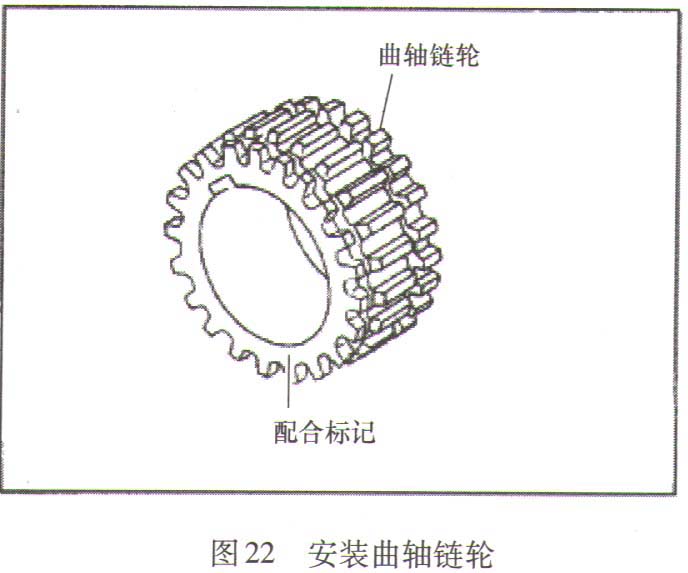

1）将曲轴链轮（图22）安装到曲轴上，安装方向未做要求。
2）安装曲轴使得1号活塞处于TDC位置且曲轴键处于12点位置，见图23。
3）安装正时链条松弛部分导板和正时链条张紧部分导板。

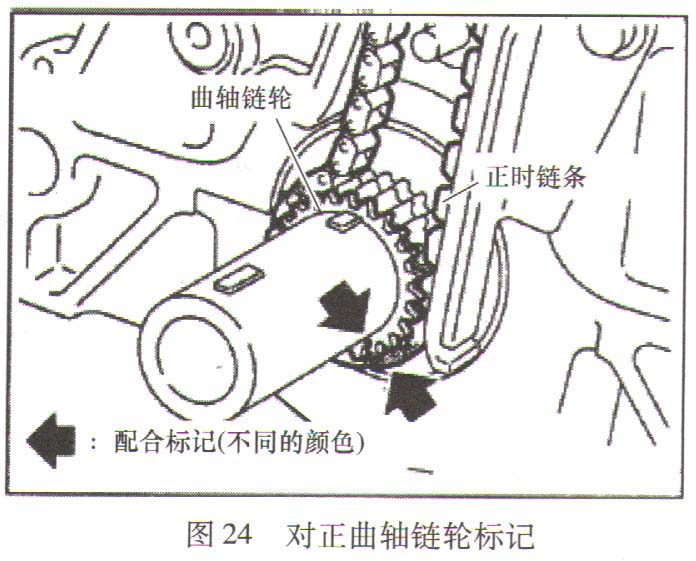

4）将正时链条安装到曲轴链轮上，用合适的工具支承正时链条以保持配合标记对正，见图24。

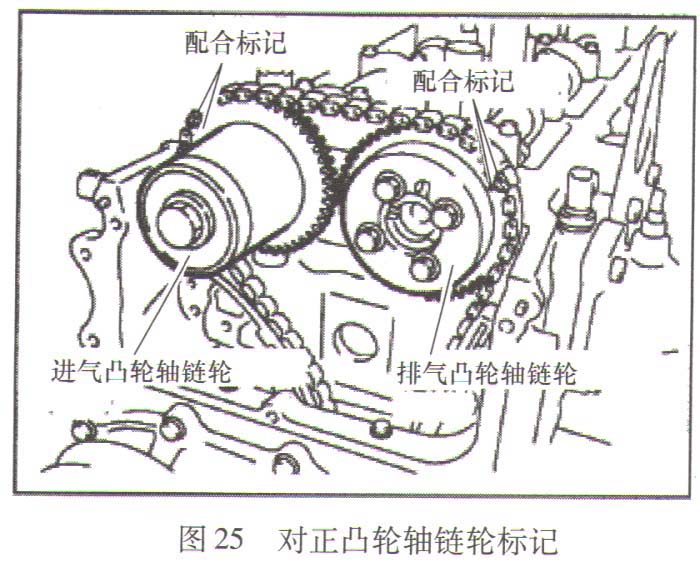

5）安装凸轮轴链轮，通过对准正时链条和凸轮轴链轮上的配合标记设置正时链条，见图25。
6）安装凸轮轴链轮螺栓并拧紧至规定力矩，将凸轮轴固定在六角区域，在螺栓螺纹和接合表面涂上新机油。
7）安装正时链条张紧器：在安装正时链条张紧器之前将一个合适的止动销插人正时链条，张紧器的销孔将柱塞保持在压缩状态，装好正时链条张紧装置之后拆下止动销以释放柱塞，见图26。
8）将正时链条导板安装到凸轮轴支架上。
9）更换前油封并用刮刀清除配合表面的所有液体密封垫痕迹，还要除去缸体配合表面上液体密封垫的所有痕迹。

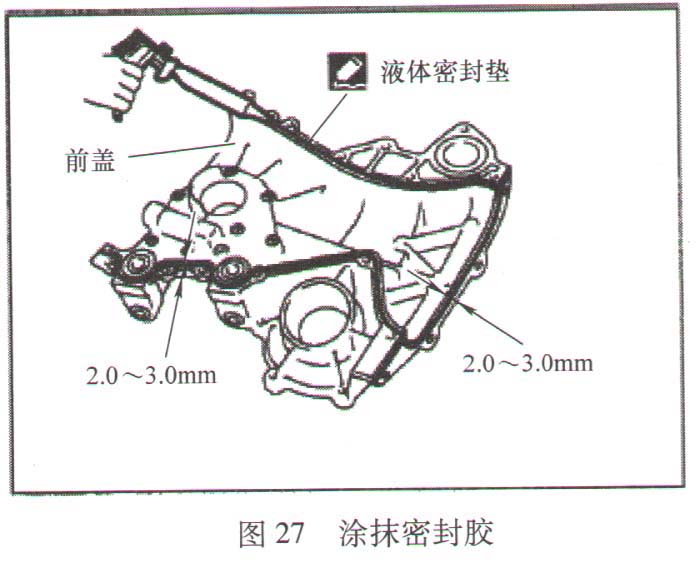

10）如图27所示，在前盖的配合表面上涂敷连续的液体密封垫，使用纯正的液体密封垫或同类产品。应在涂敷后5 min内完成安装。
11）安装前盖。
13）安装机油泵传动隔套。
14）安装水泵和水泵带轮。
15）安装惰轮和支架。
16）安装油底壳。
17）安装曲轴带轮。
拧紧步骤：①拧紧螺栓到113～122N·m；②利用螺栓凸缘上的标记顺时针转动螺栓60°～65°。转动一个标记相当于60°。
18）拆下齿圈限位器。
19）安装起动机。
20）安装
气缸盖前罩：在
气缸盖前罩上涂敷液体密封垫。使用纯正的液体密封垫或同类产品。
22）在安装摇臂室盖之前在
气缸盖的配合表面涂敷连续的液体密封垫。

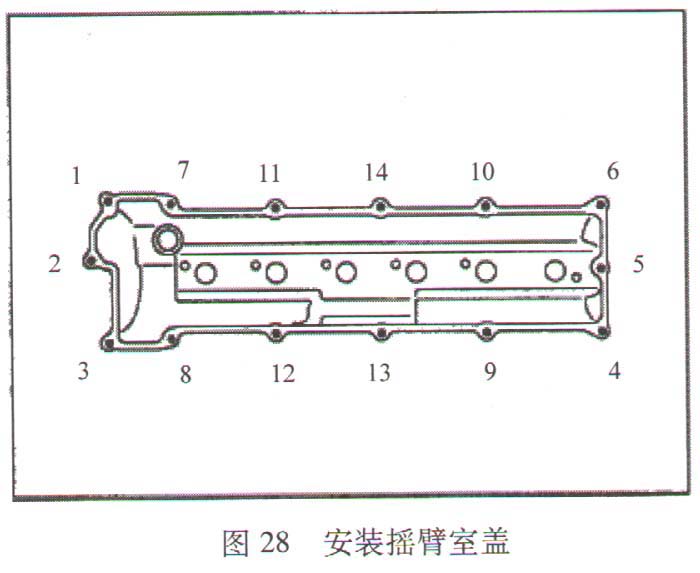

23）按图28中所示的数字顺序安装摇臂室盖和摇臂室盖密封垫并拧紧螺栓。
