1.正时链单元拆卸步骤
2)拆卸风扇和盖板。
3)拆卸驱动带。
4)拆卸曲轴减振装置。
5)拆卸正时室盖。

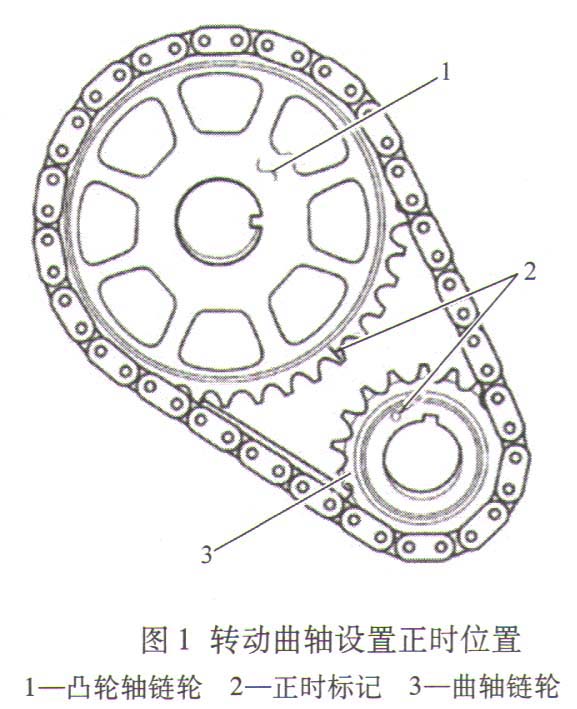

6)转动曲轴,直到“0”标记最靠近位于曲轴中心线上的链轮正时标记(图1)。
7)从曲轴拆下挡油环。
8)拆卸凸轮轴链轮螺栓和垫片。
9)拆卸作为总成的曲轴链轮、凸轮轴链轮和正时链条。
10)安装正时链,对正曲轴链轮和凸轮轴链轮上的正时标记,确保正确的配气正时。旧的和已经拉长的链条会影响配气正时的准确性,如果链条拉长后松弛度超过12. 7mm,请替换。
2.正时链单元安装步骤
组装正时链、凸轮轴链轮、曲轴链轮并对正正时标志(图1)。
1)在曲轴键槽内施加Mopar硅橡胶胶粘剂并装入键。将上述组件安装在带键曲轴和凸轮轴上。
2)安装凸轮轴链轮螺栓和垫片,并且将螺栓拧紧至68N·m。
3)将曲轴转动两圈,验证正时链安装是否正确,曲轴和凸轮轴链轮的正时标志应对正(图1)。
4)安装曲轴挡油环。
5)替换正时室盖上的油封。
6)安装正时室盖和衬垫。
7)在带键的曲轴上安装减振装置。
8)安装驱动带。
9)安装发动机风扇、轮毂总成和盖板。
