（1）电气/电子部件和安装位置一览
    电子空气悬架电子部件位置如图6-17所示。

  （2）空气管路一览图

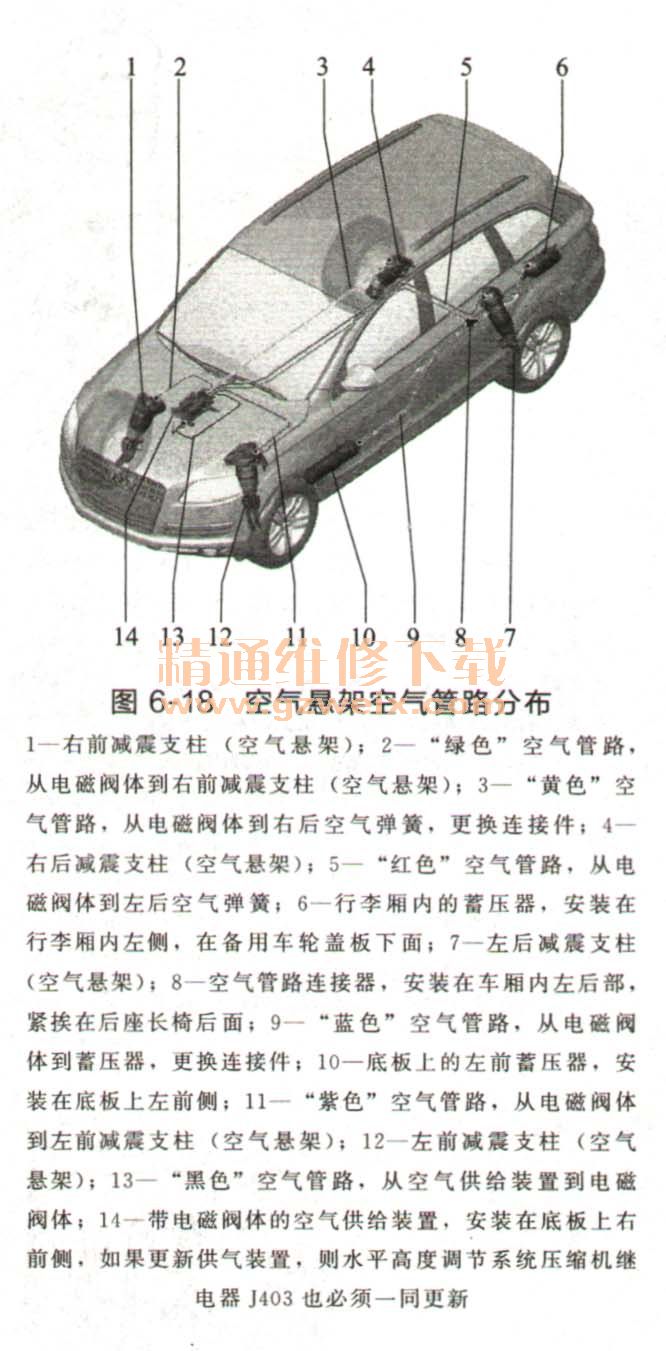

    电子空气悬架系统空气管路分布如图6-18所示。

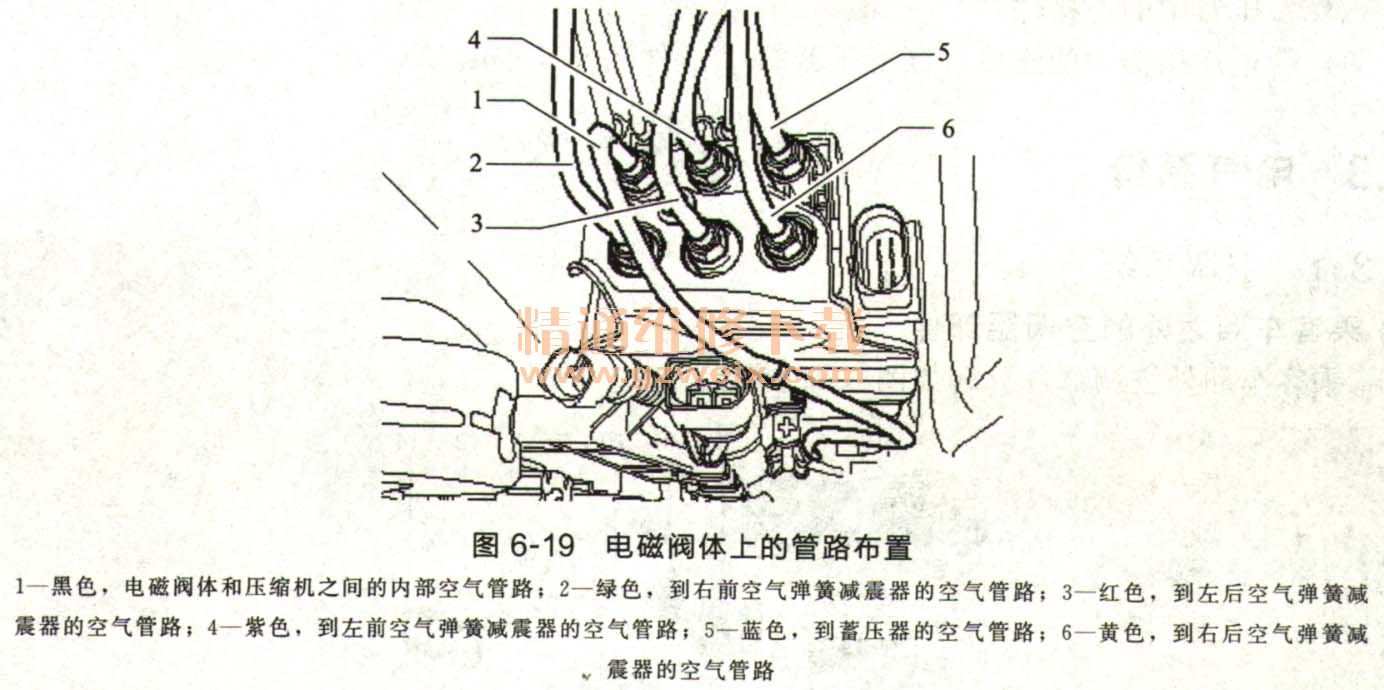

    电磁阀体上的管路布置如图6-19所示。

    提示：空气管道用彩色标记。
  （3）空气供给装置和电磁阀体装配

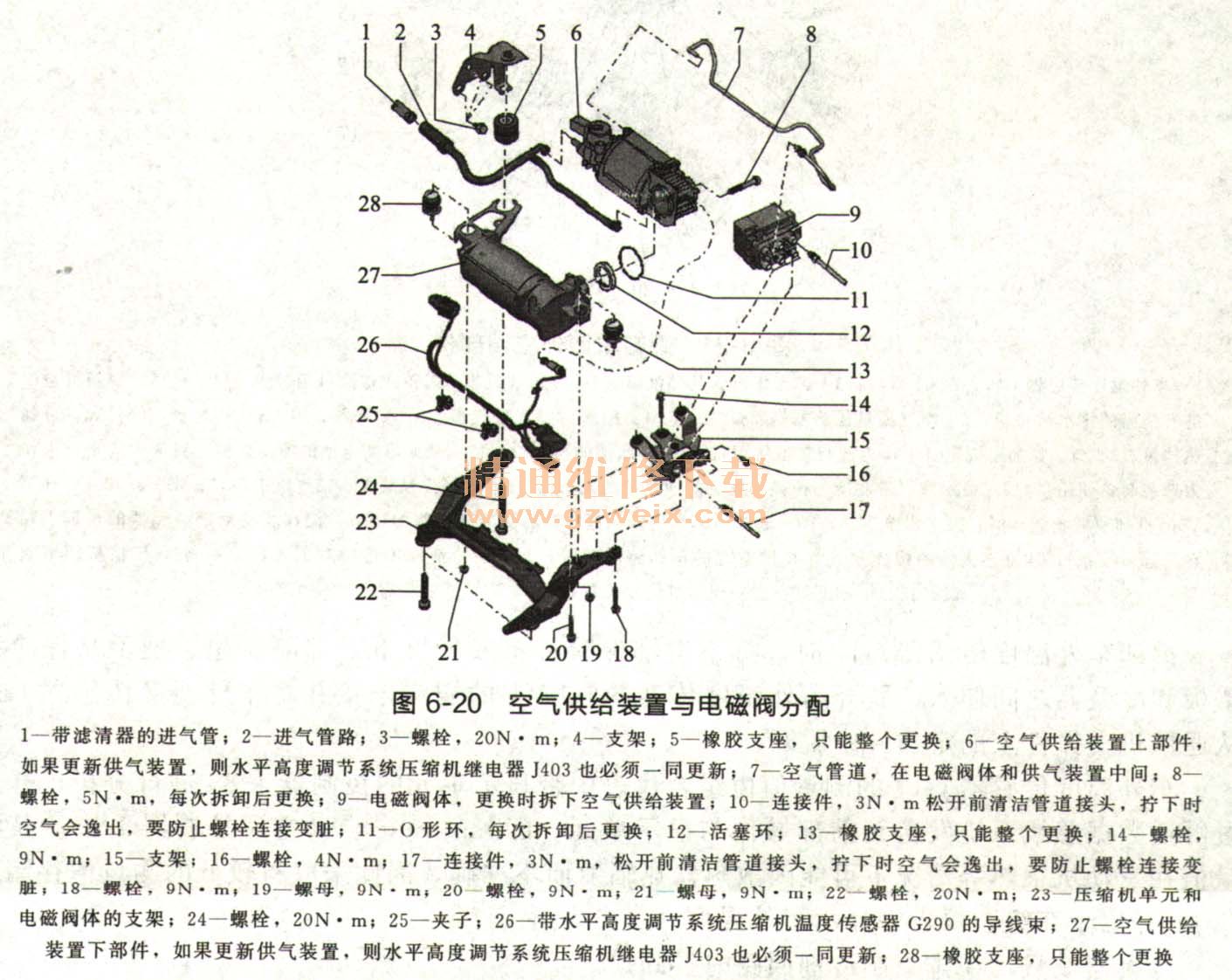

    电子空气悬架系统空气供给装置与电磁阀体部件分解如图6-20所示。

    提示：部件拧紧力矩如下。
    ①电磁阀体中的连接件，3N ·m。
    ②余压保持阀中的连接件，5N· m。
    ③蓄压器中的连接件，5N· m。
    ④管道连接器中的连接件（蓄压器的T形件），3N·m。
